ЧИСТКА ДРАМ-ЮНИТА KYOCERA M2535DN/FS-1035MFP/M2030DN/M2530DN/FS-1130MFP

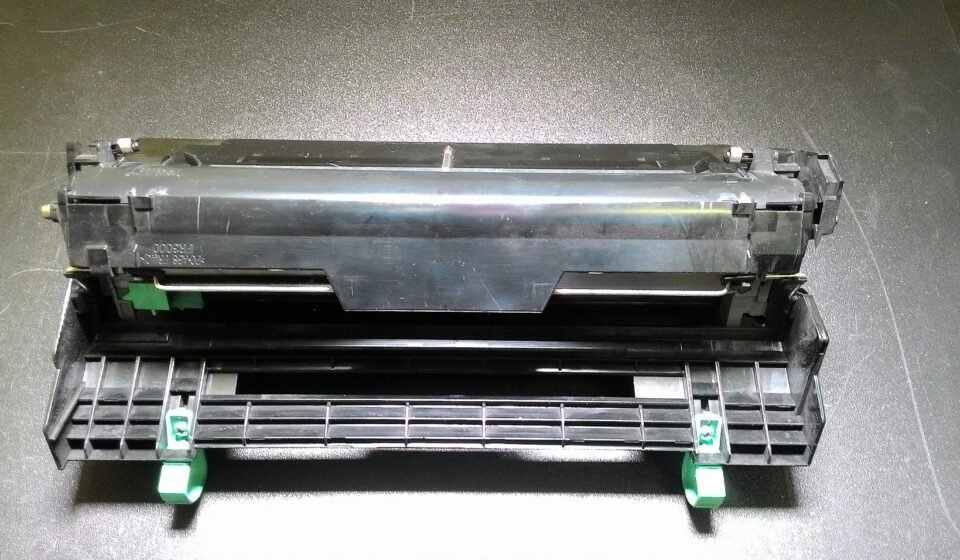

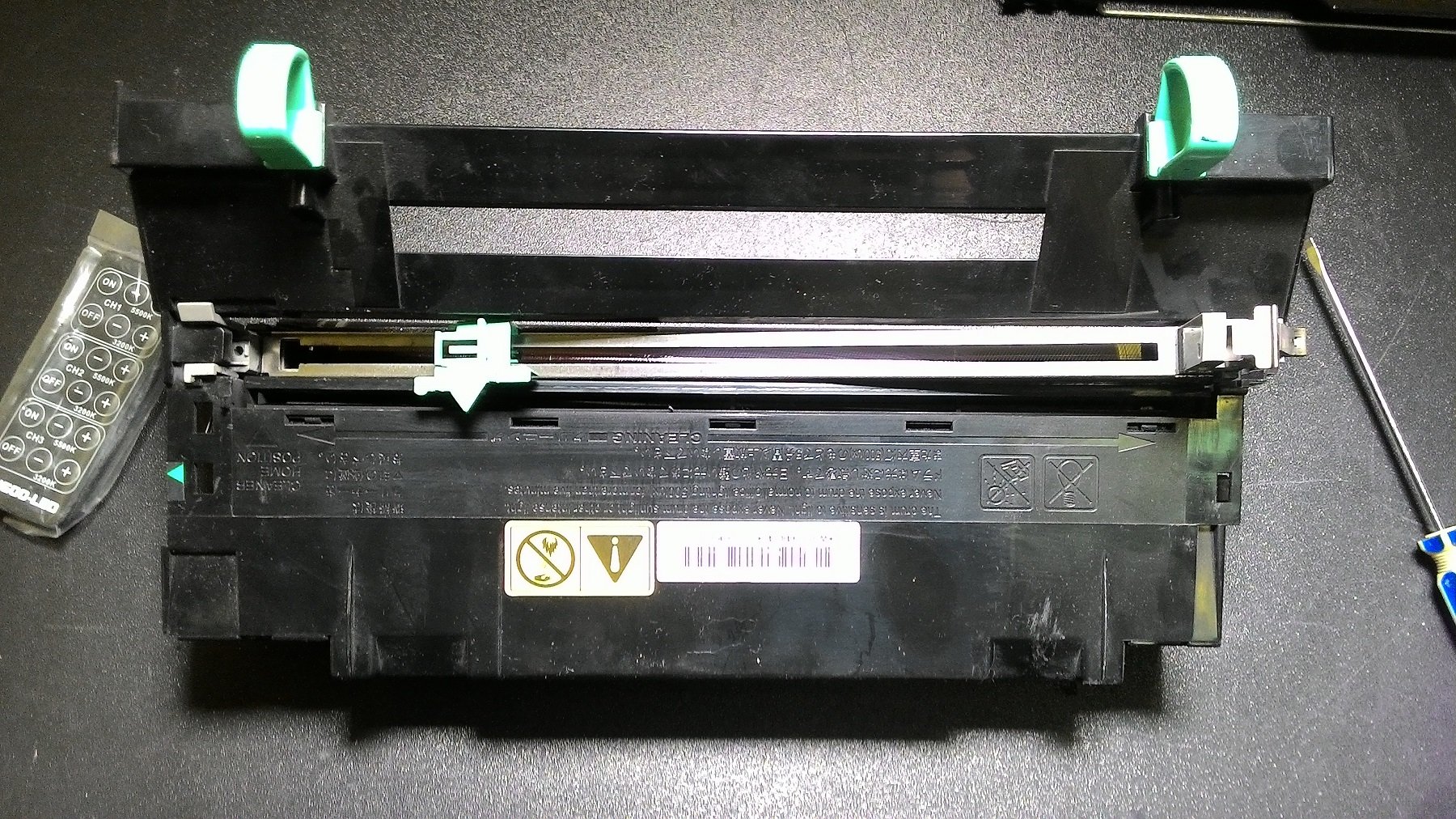

В сегодняшней статье хочу показать Вам, как разбирать и чистить драм-юнит от принтера Kyocera M2535dn. Хочу отметить, что во многих принтерах и МФУ Kyocera используются точно такие же или очень похожие драм-юниты, поэтому руководство подойдёт так же для FS-1035MFP, M2030dn, M2530dn, FS-1130MFP и некоторых других.

Необходимость в чистке драм-юнита возникает, если принтер выдаёт ошибку, связанную с переполненным отходным отсеком, или, что бывает чаще, на печати появляются разного рода дефекты. Обычно это полосы.

Итак, приступим.

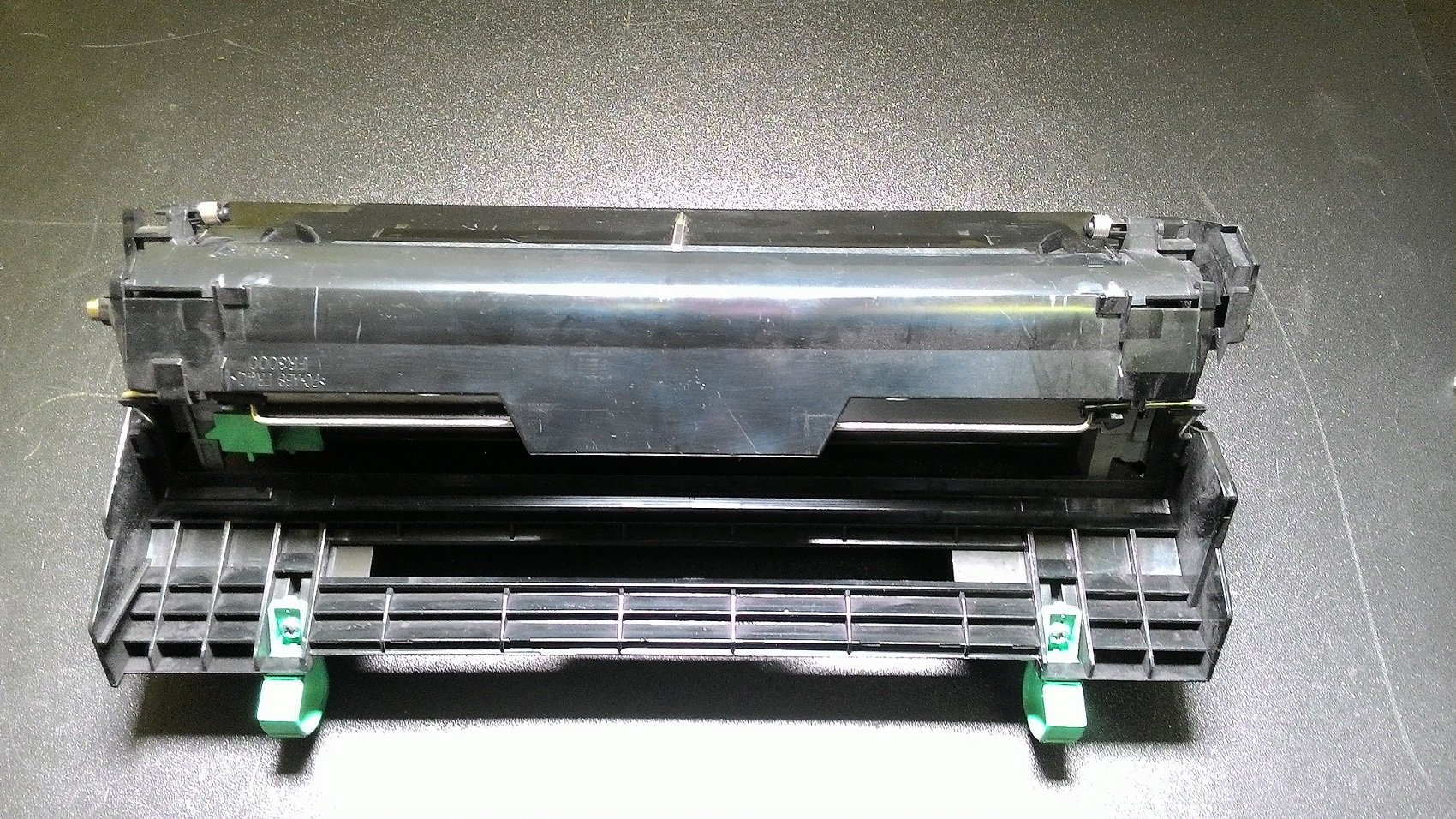

Для начала нам необходимо снять шторку, закрывающую фотобарабан. Для этого оттягиваем шторку вниз и вынимаем два штифта.

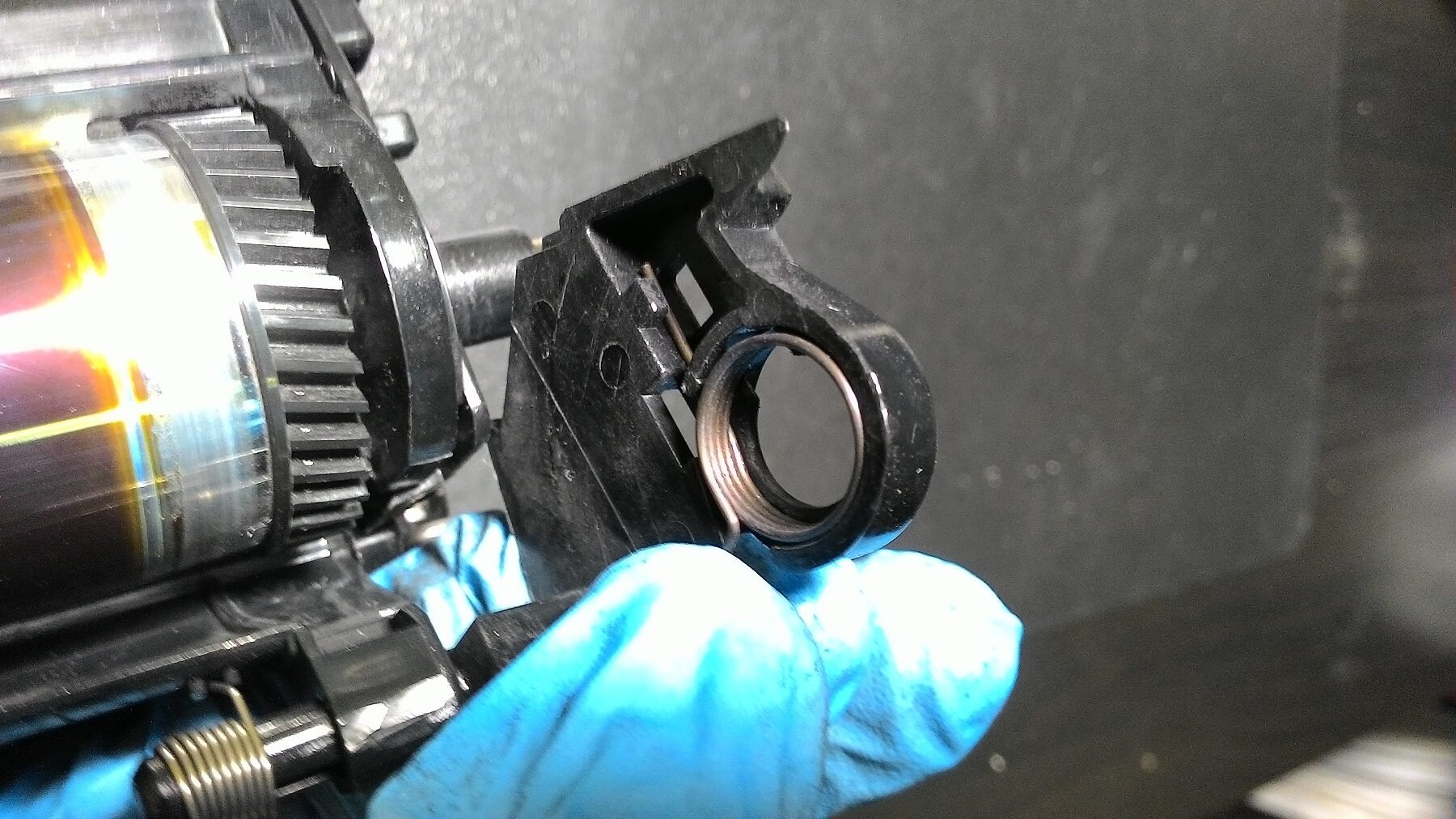

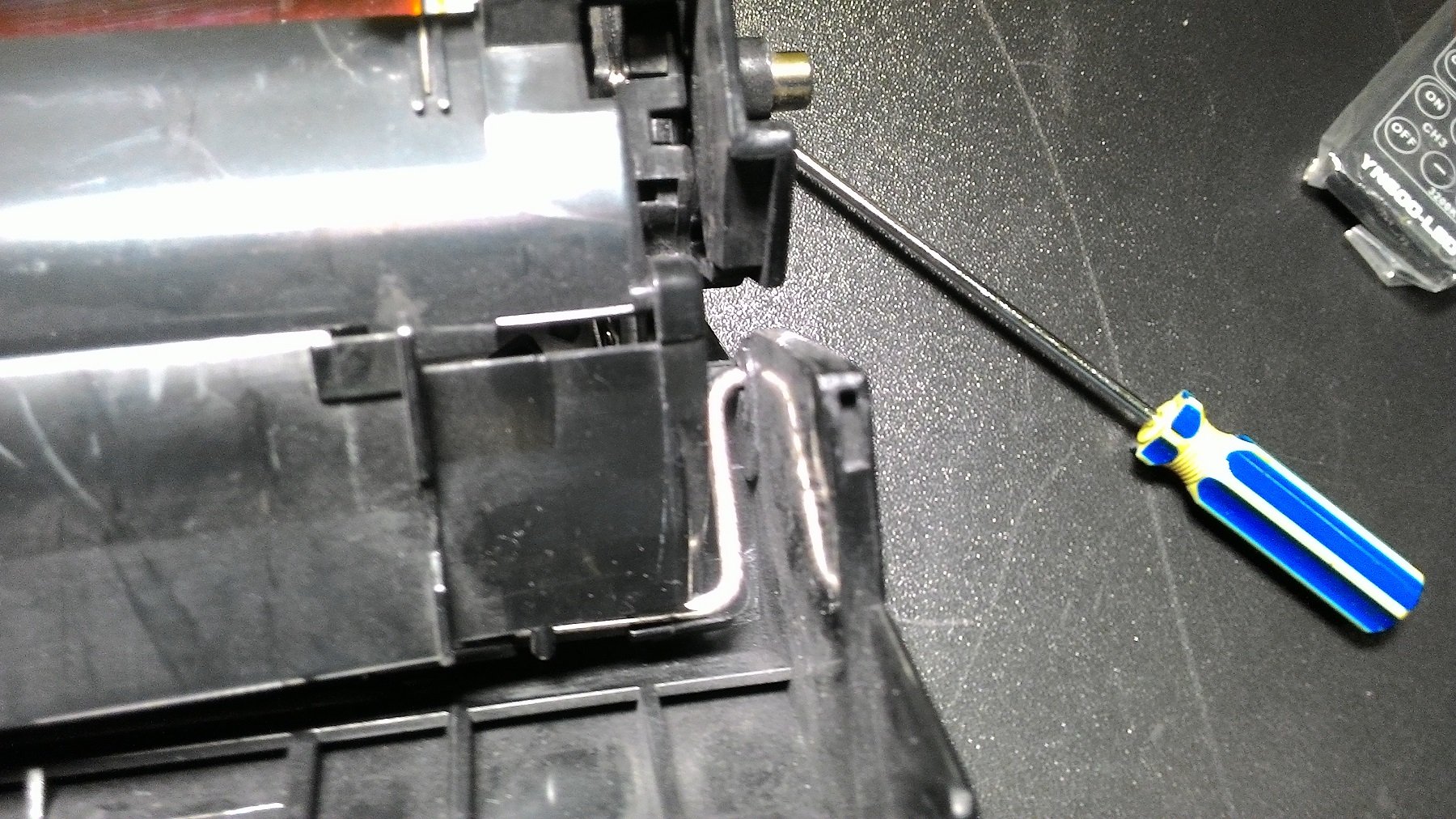

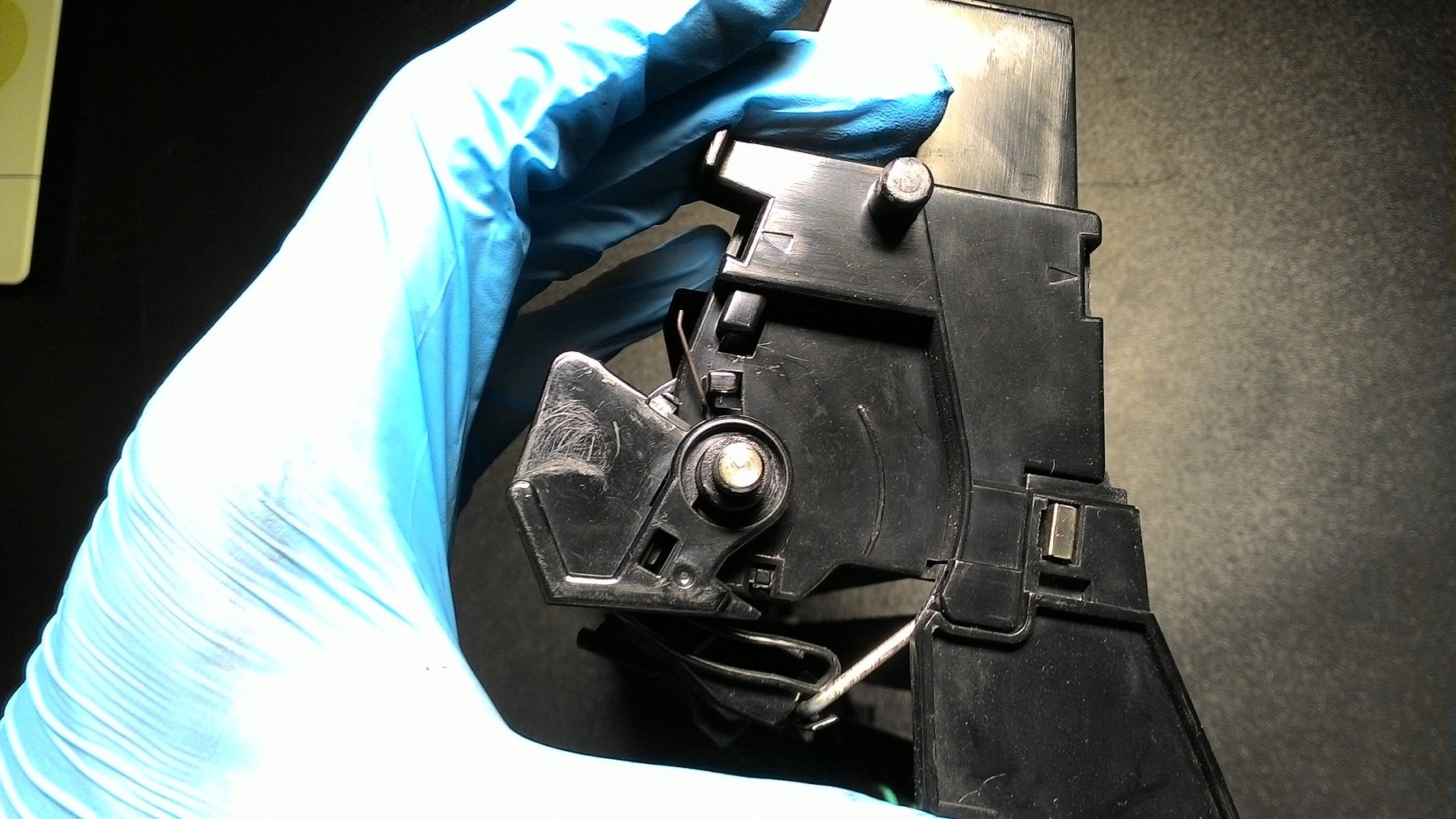

Далее обратите внимание на пружину рядом с одной из петель. Её необходимо отжать.

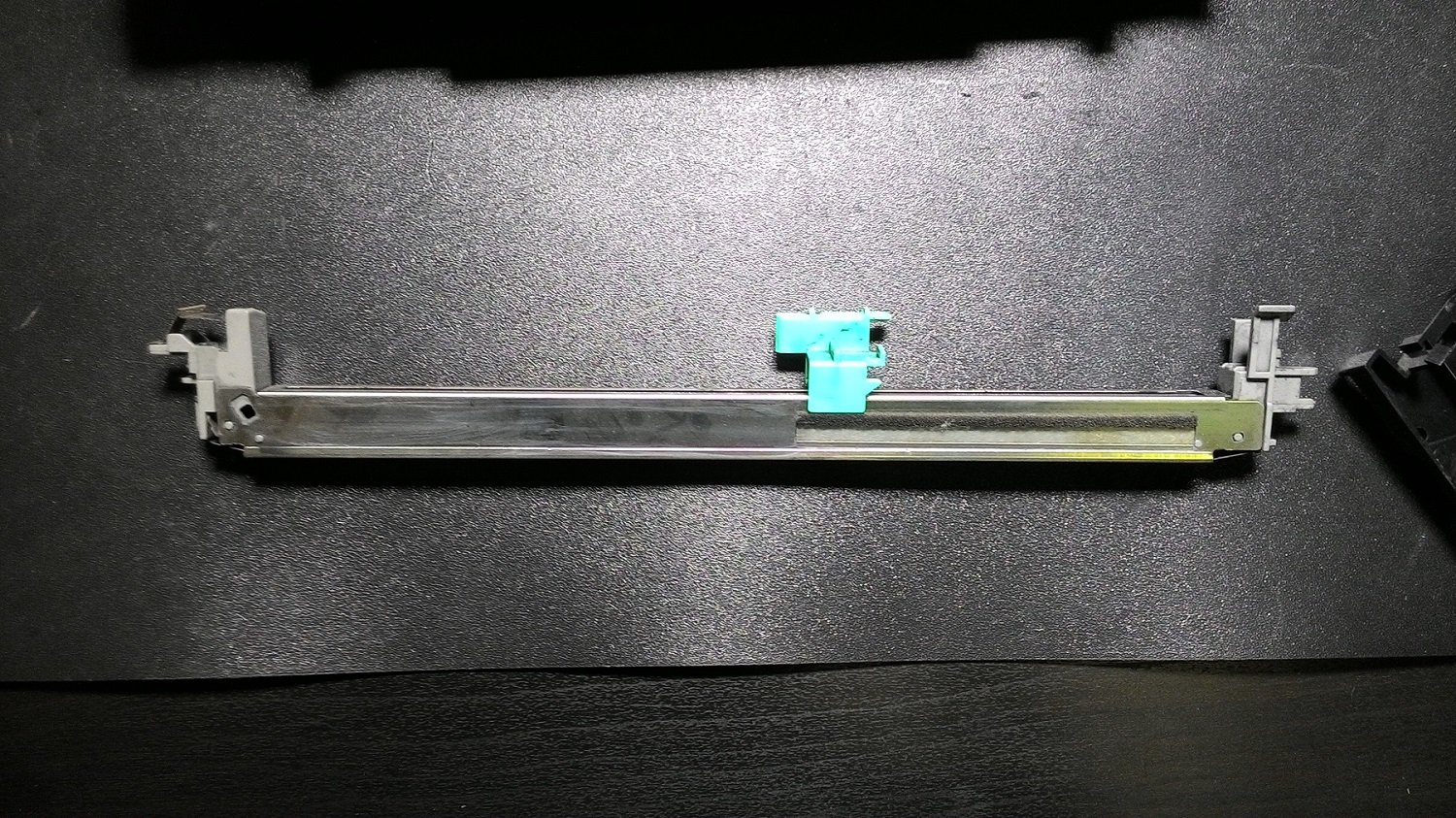

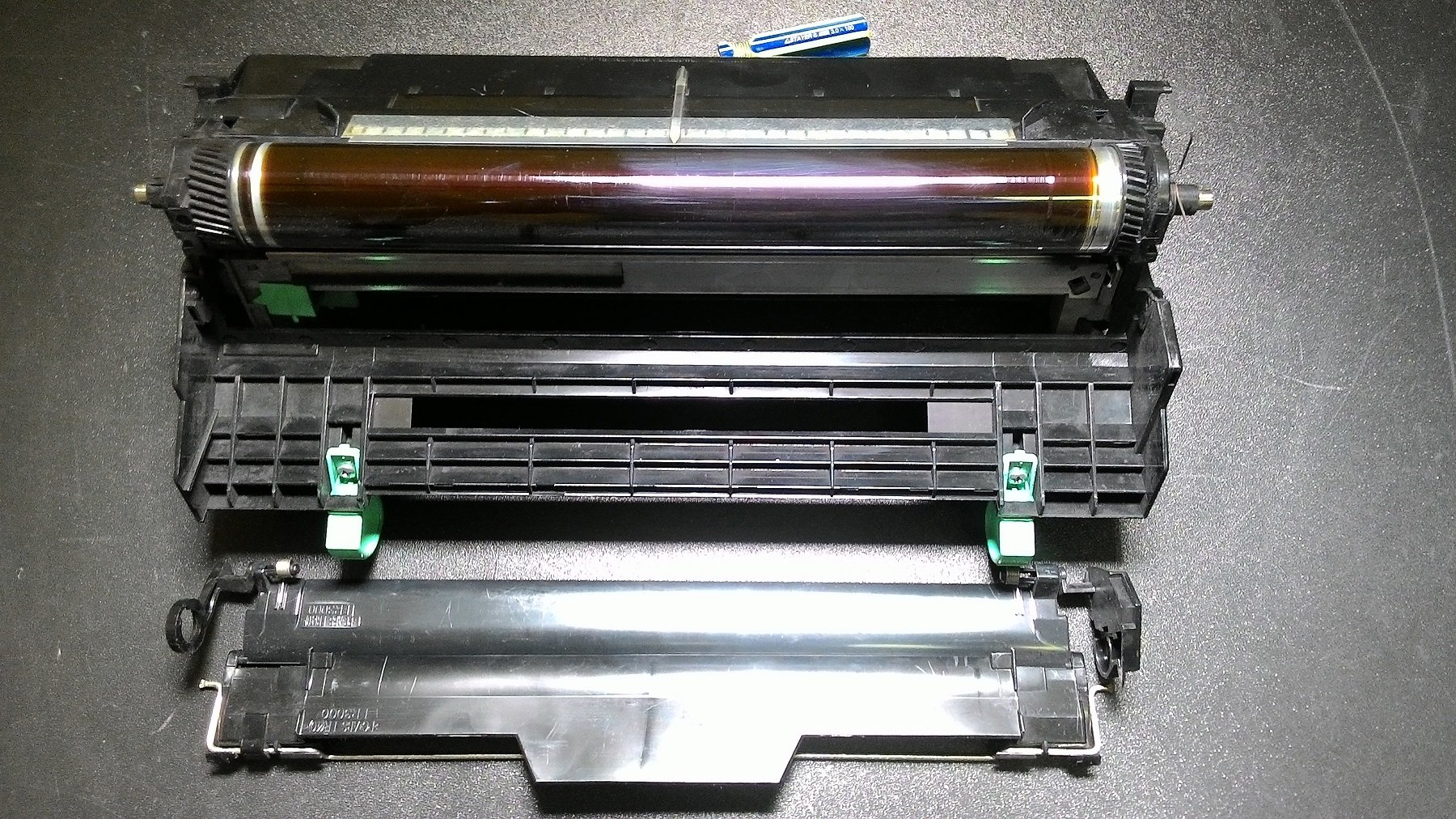

Затем со всё так же опущенной шторкой снимаем её боковые петли с пластиковых выступов. Ещё раз отмечу, шторка снимется только в опущенном положении.

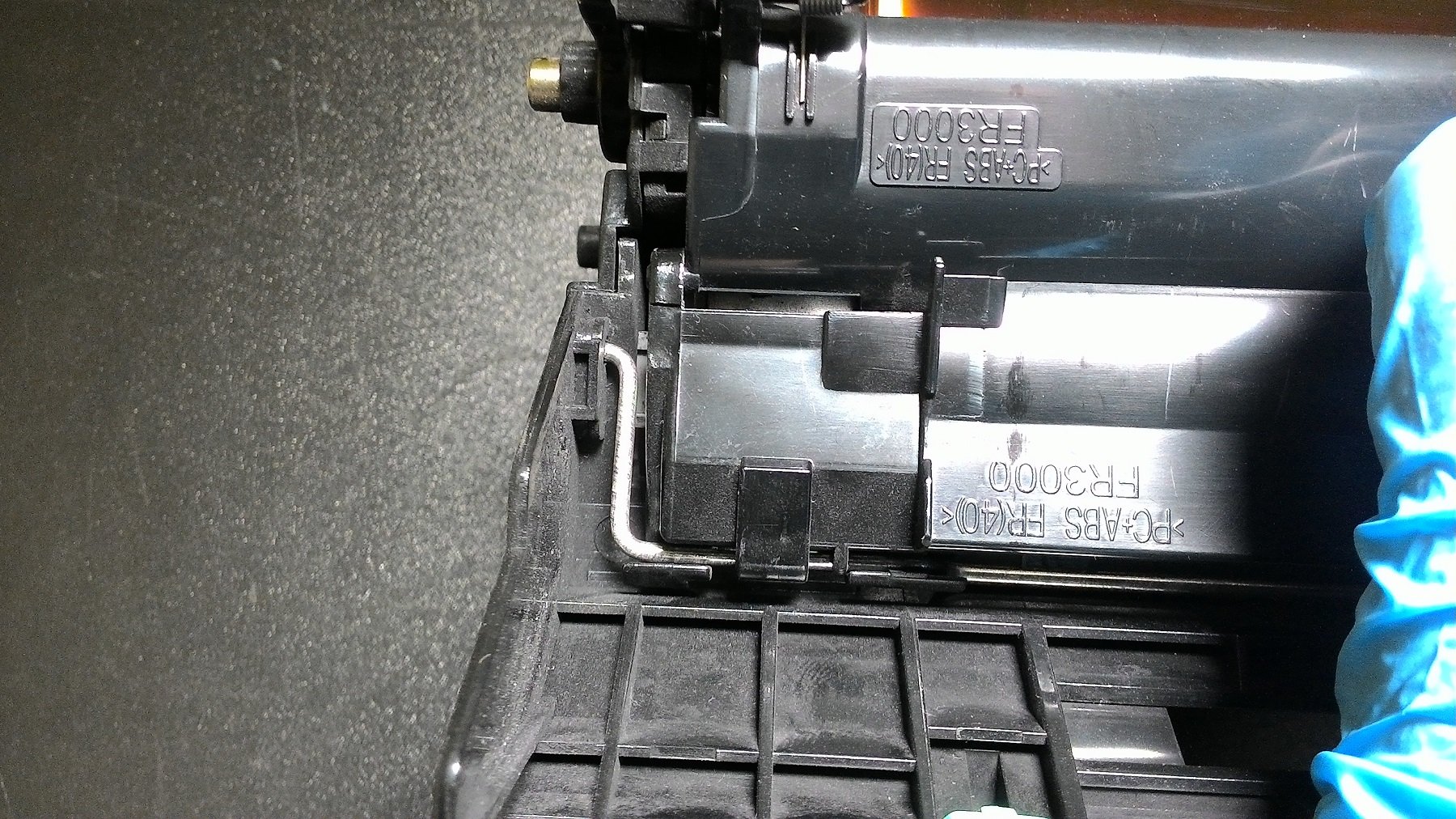

Теперь обратите внимание на другой конец пружины, там есть небольшой зацеп.

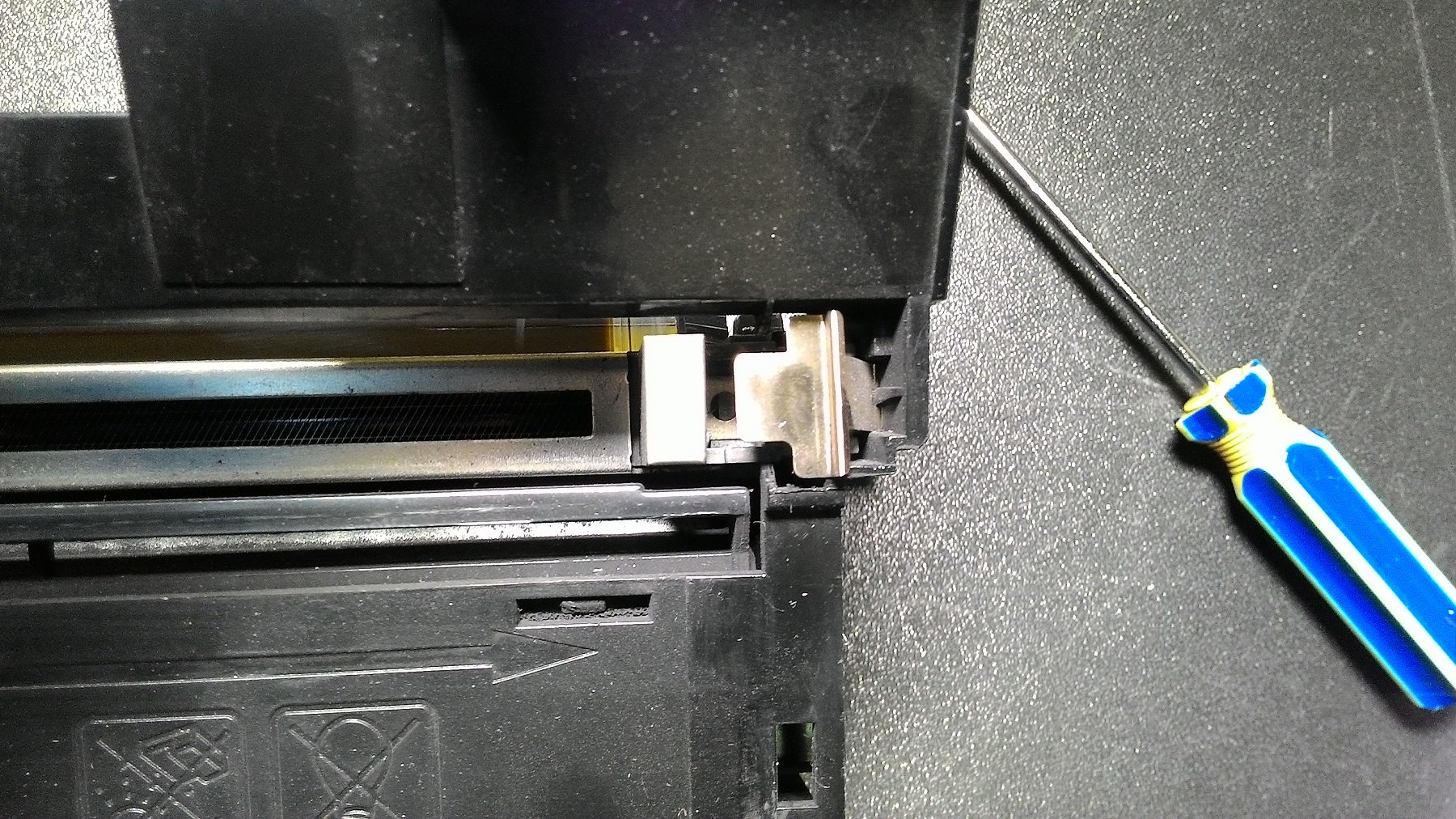

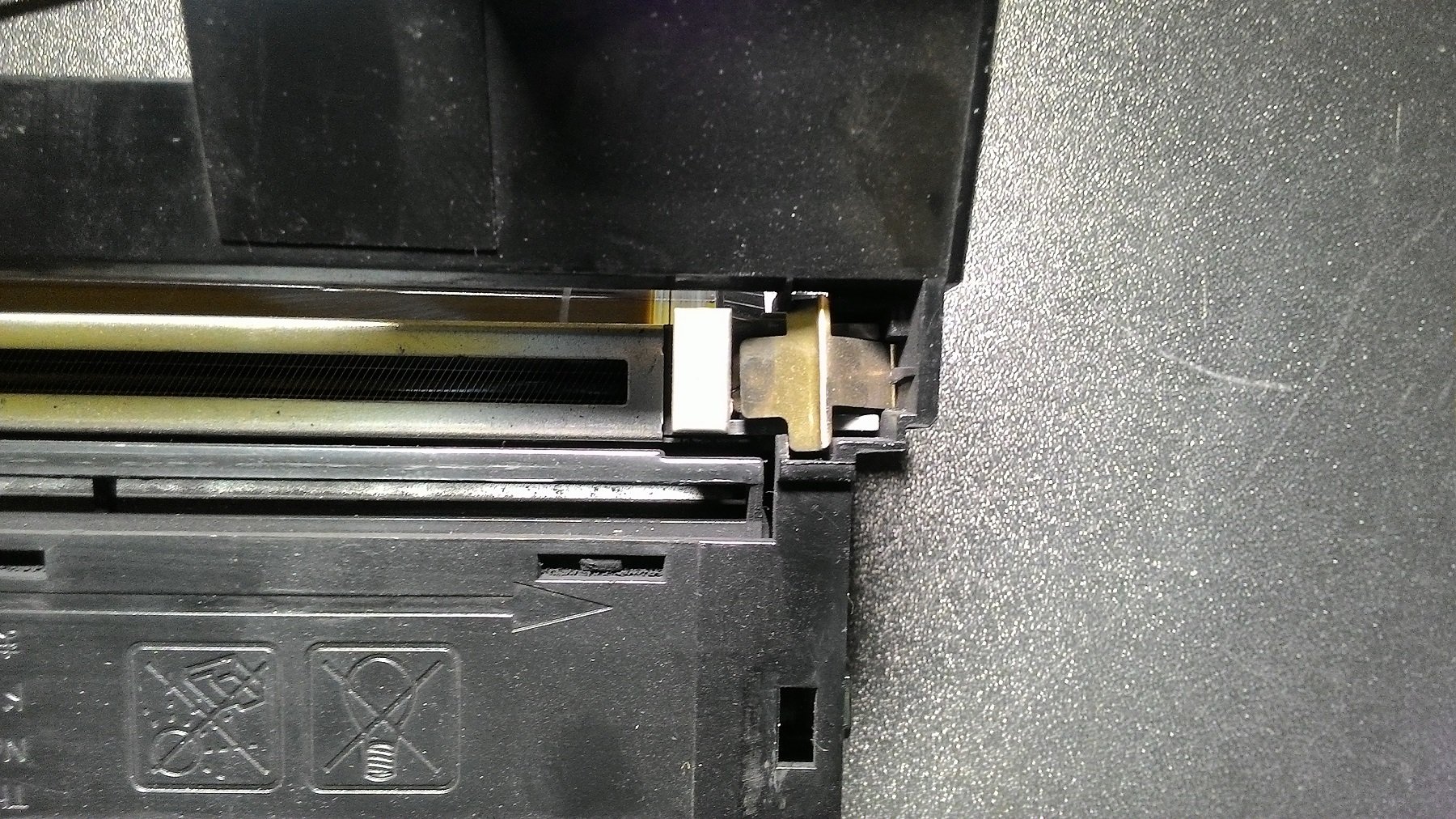

Следите, чтобы контакт, с которым мы имели дело чуть ранее, не повредился.

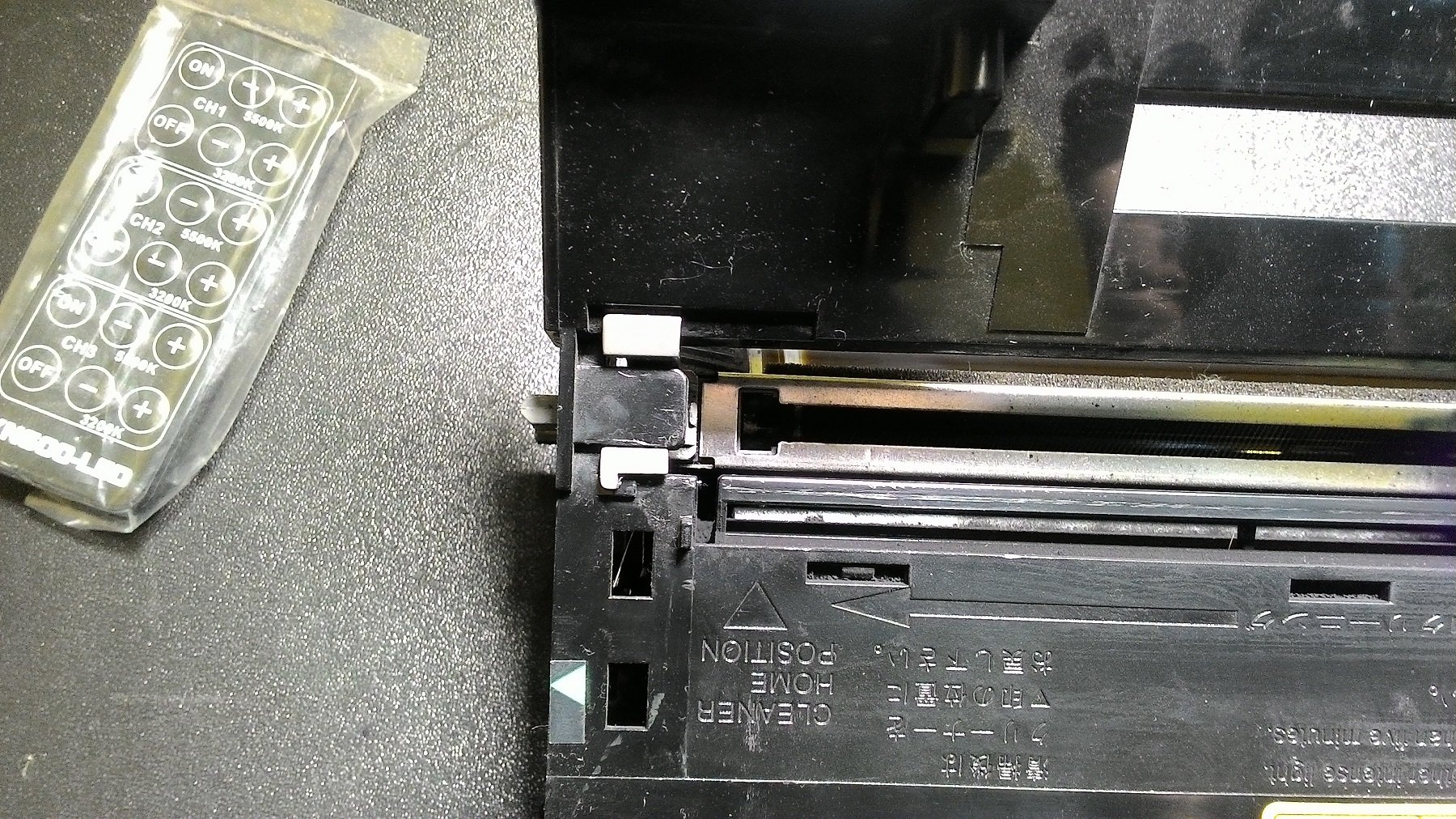

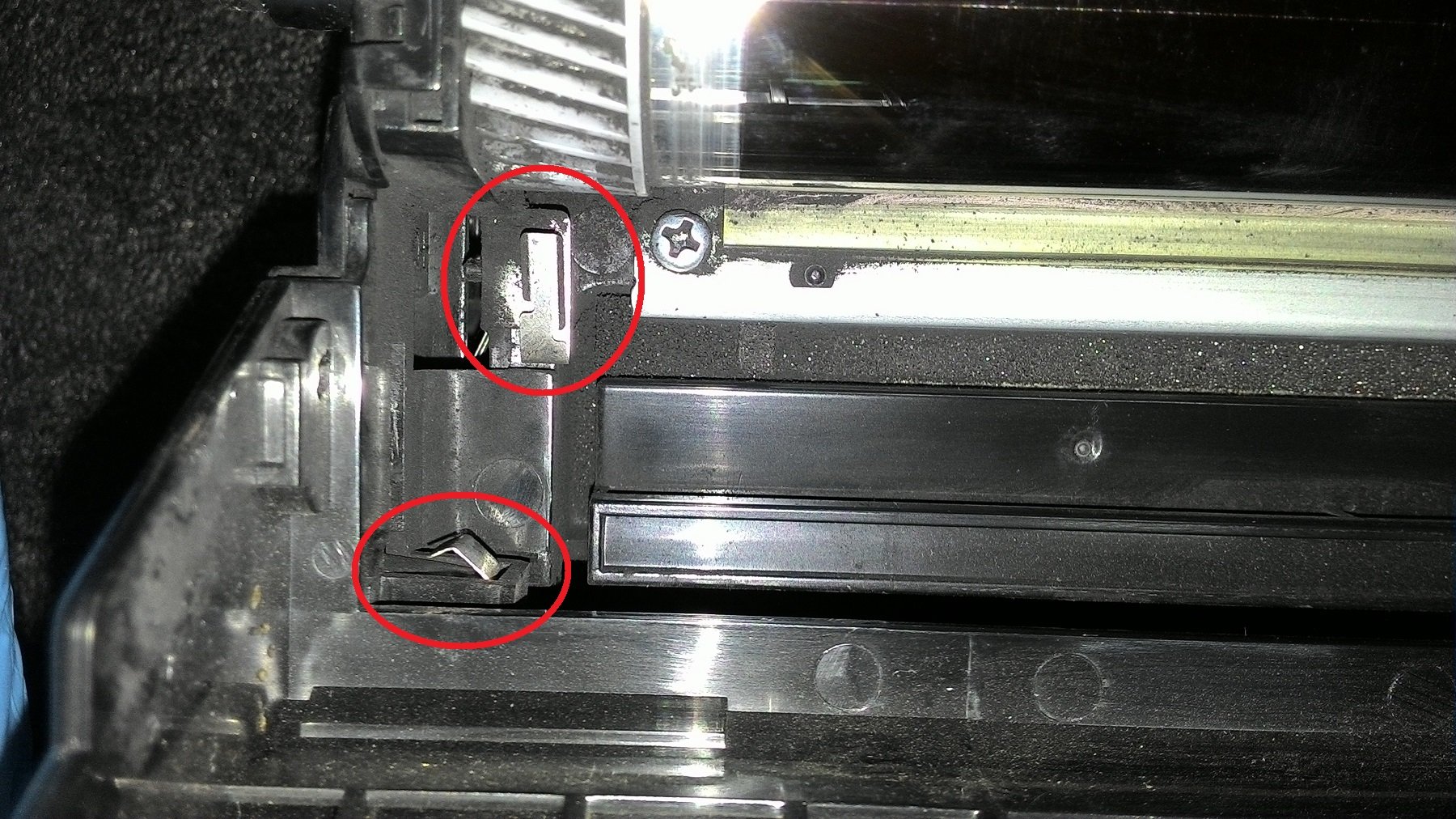

Эти контакты должно будет смотреть вверх.

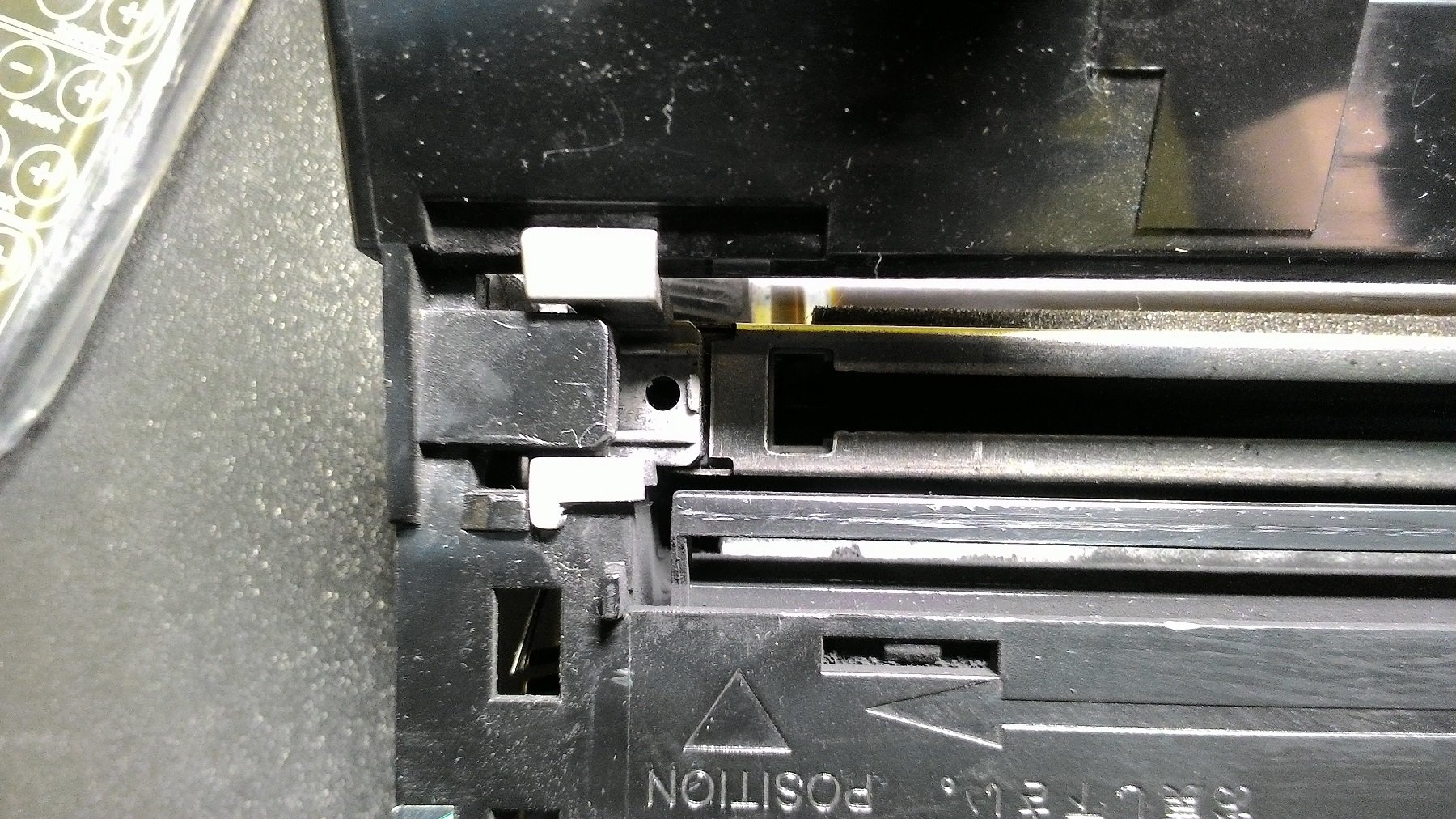

Если видите такое, то контакты установлены неверно. Вероятнее всего, они погнуты.

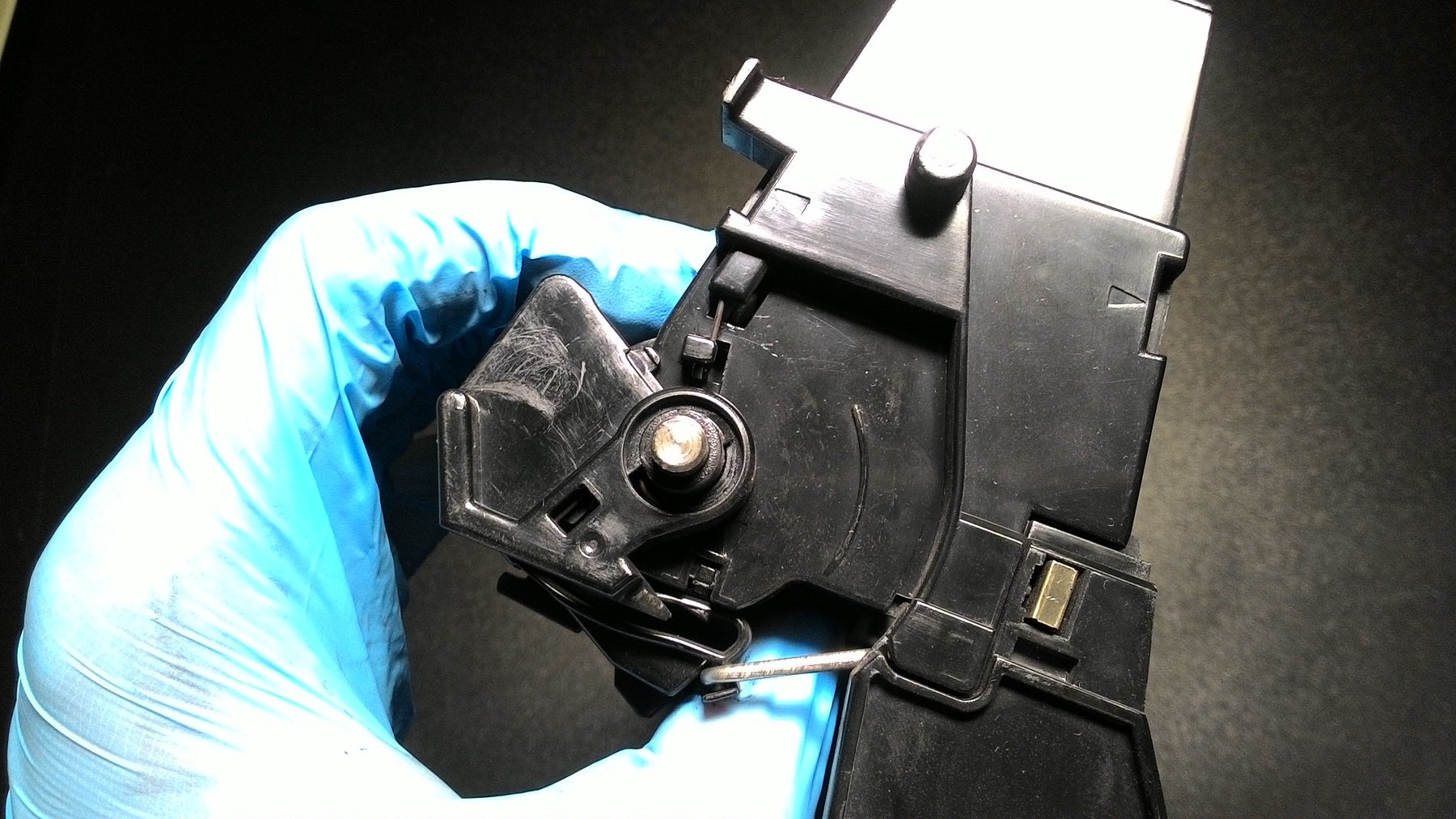

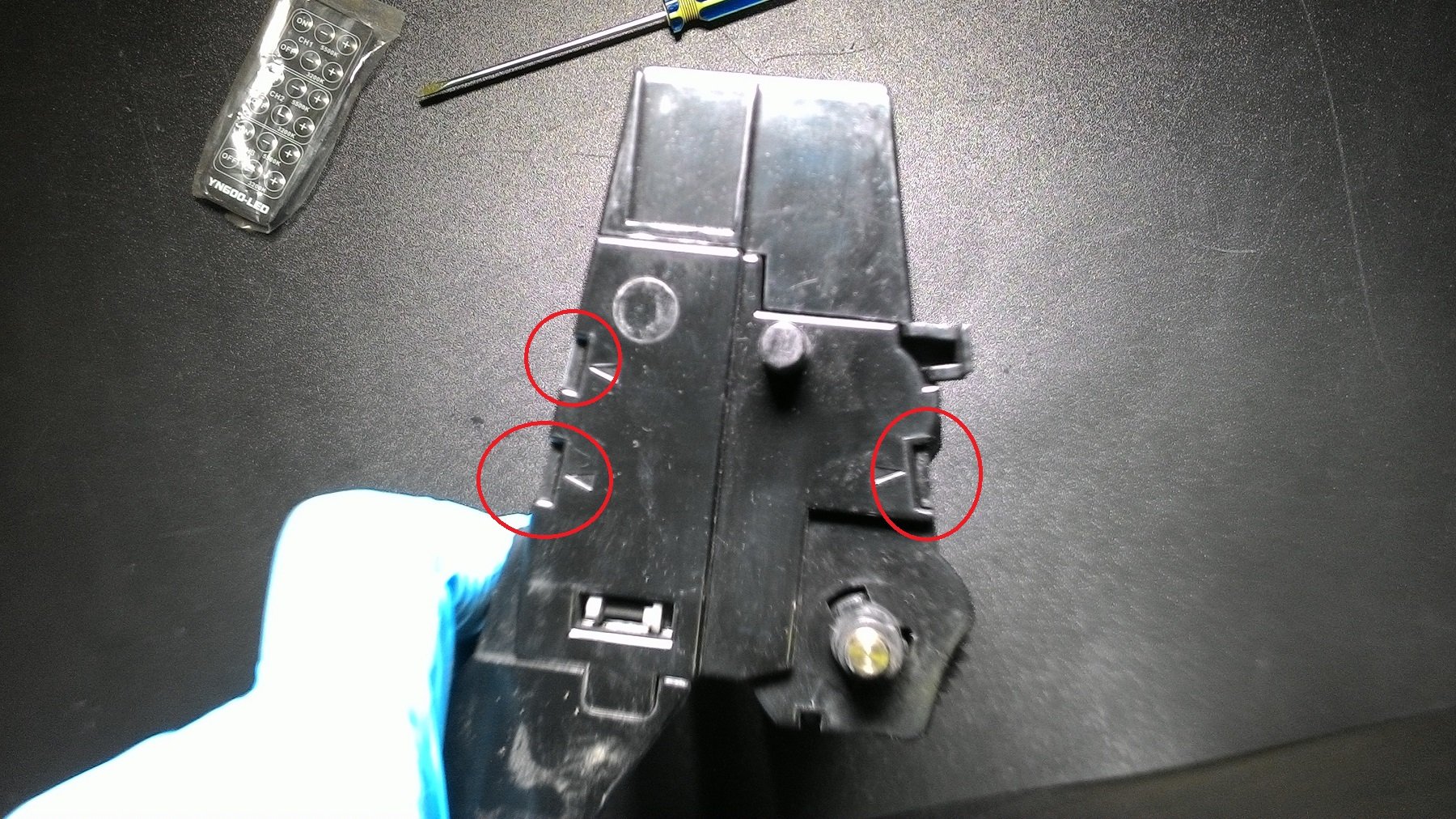

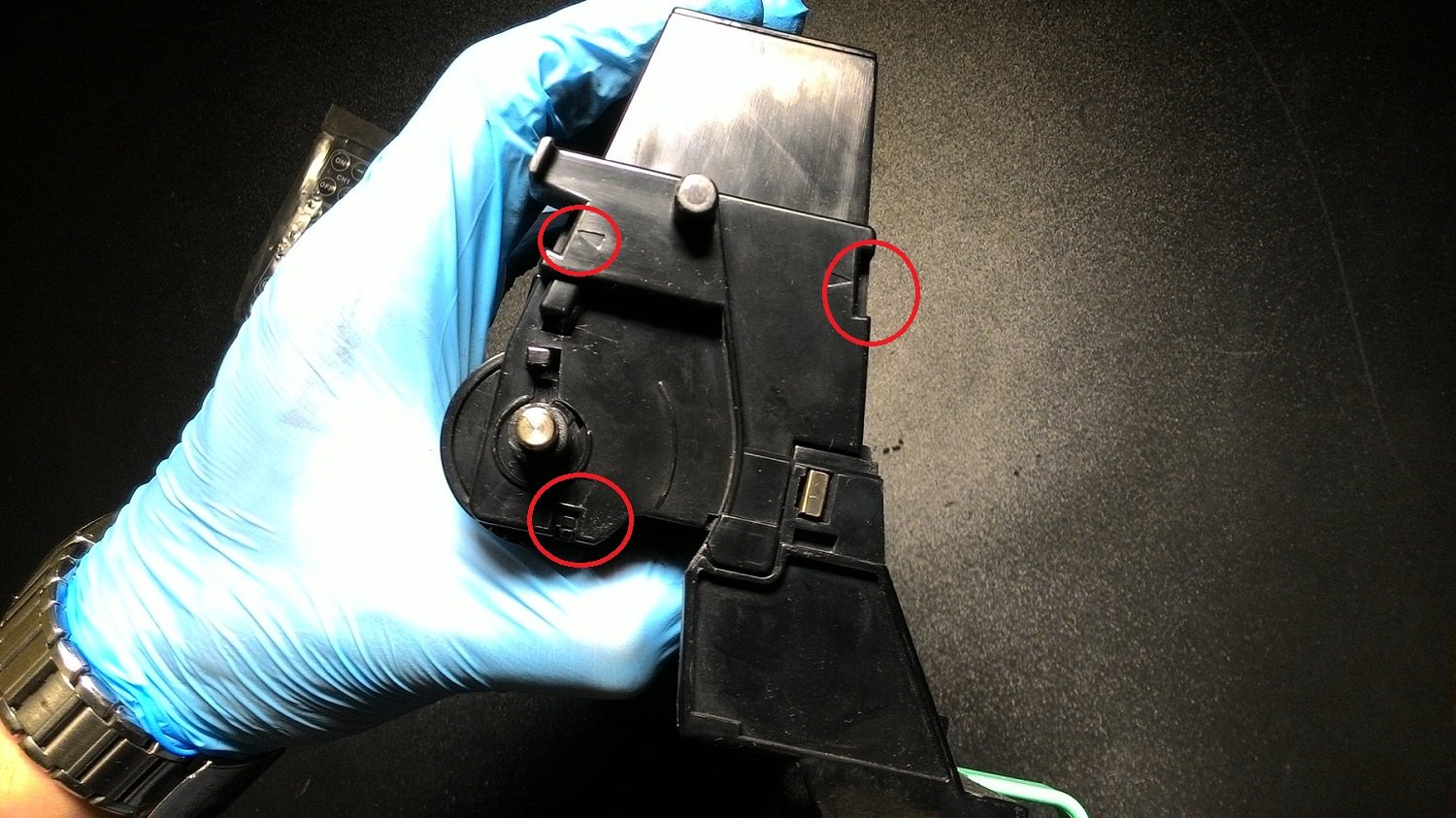

Далее нам необходимо снять фотобарабан. Для этого снимаем боковые крышки.

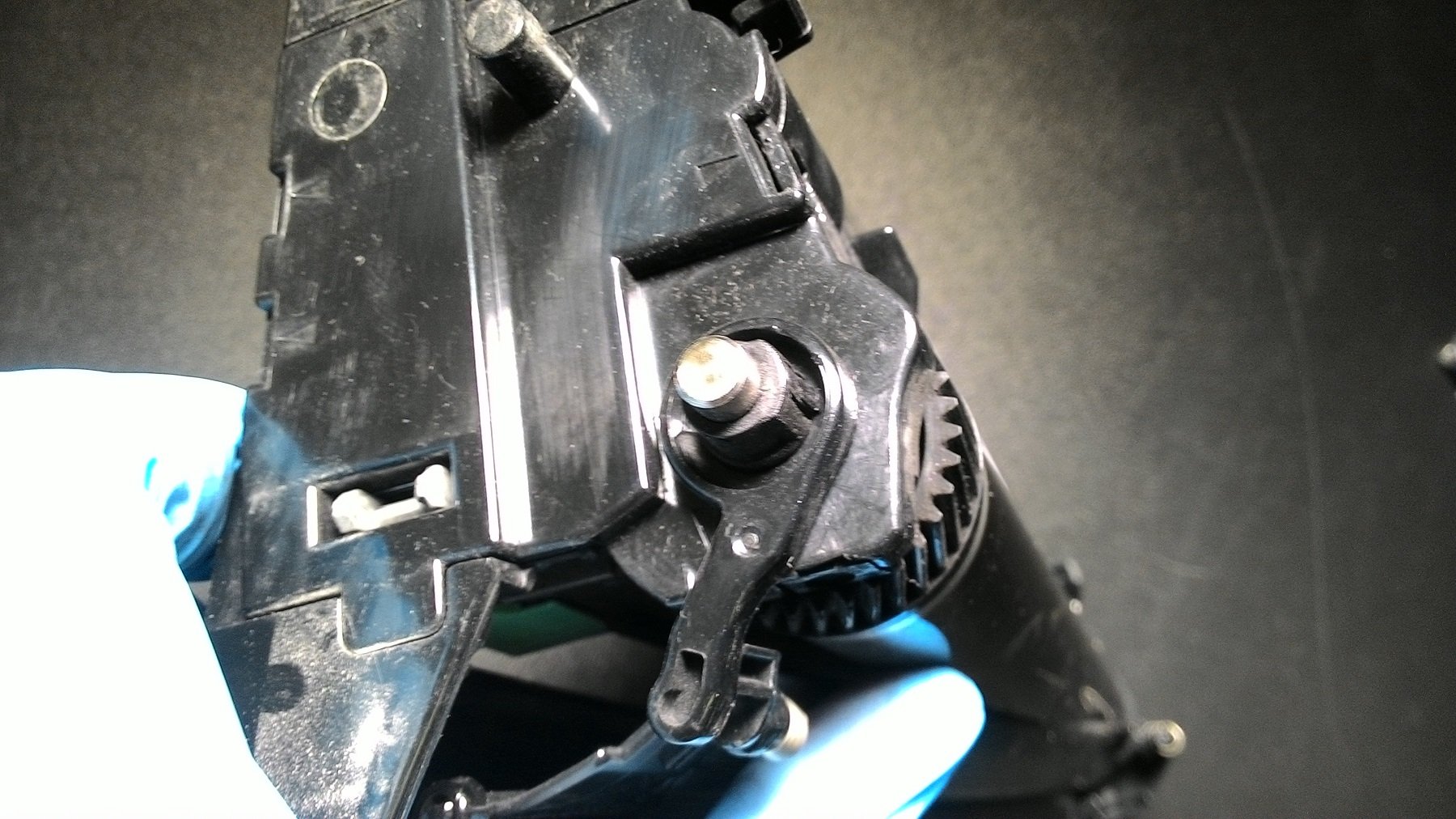

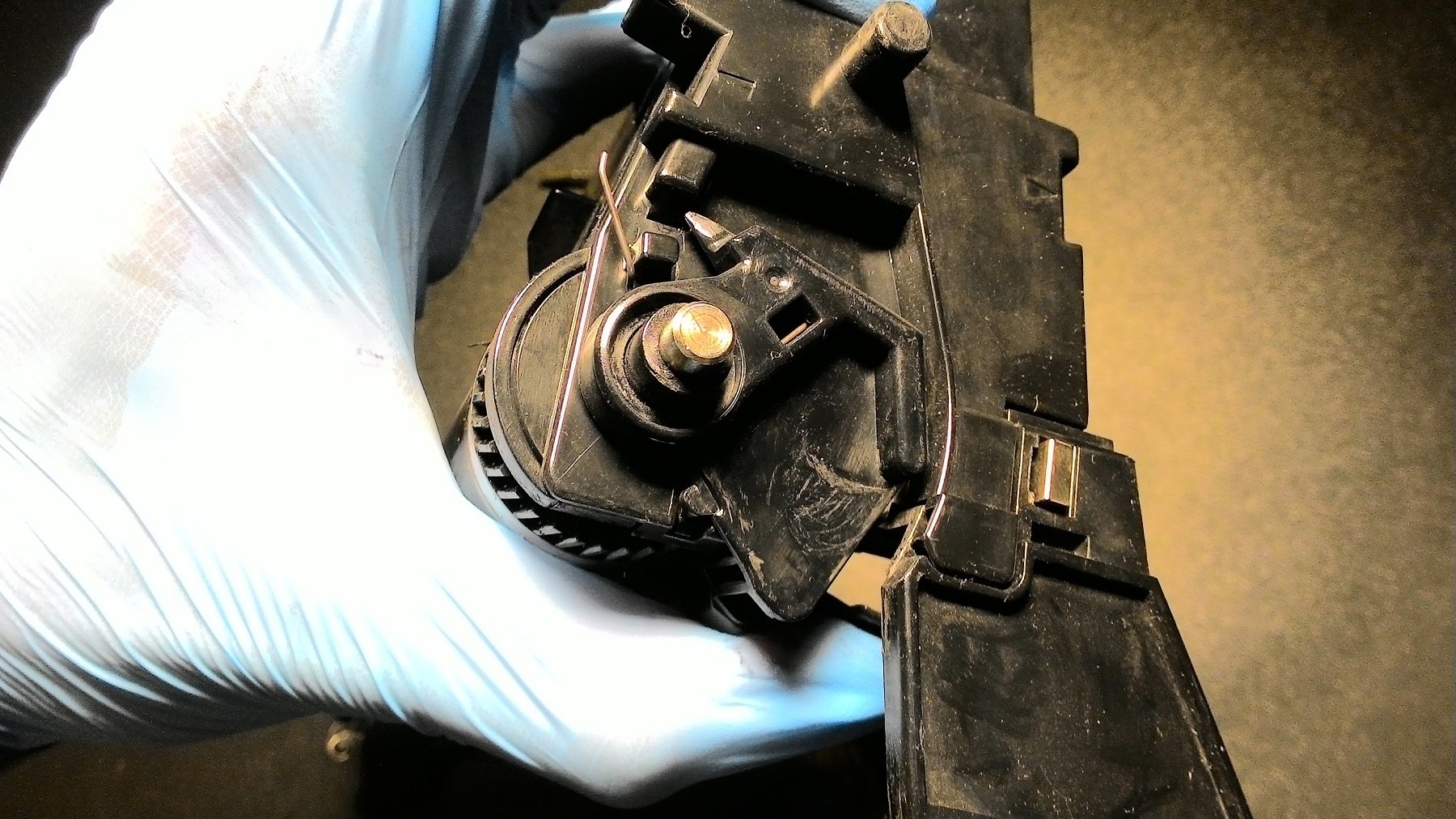

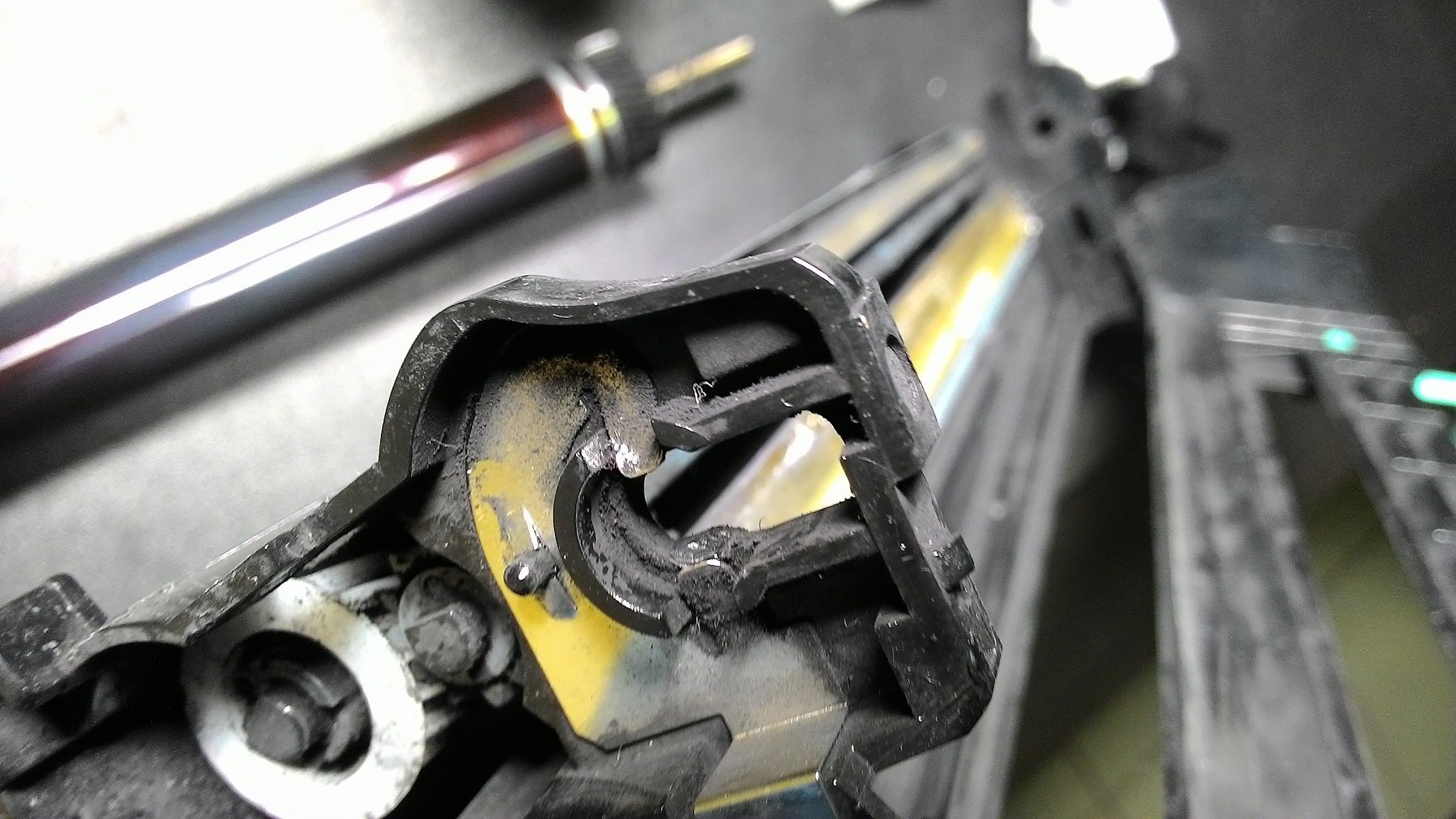

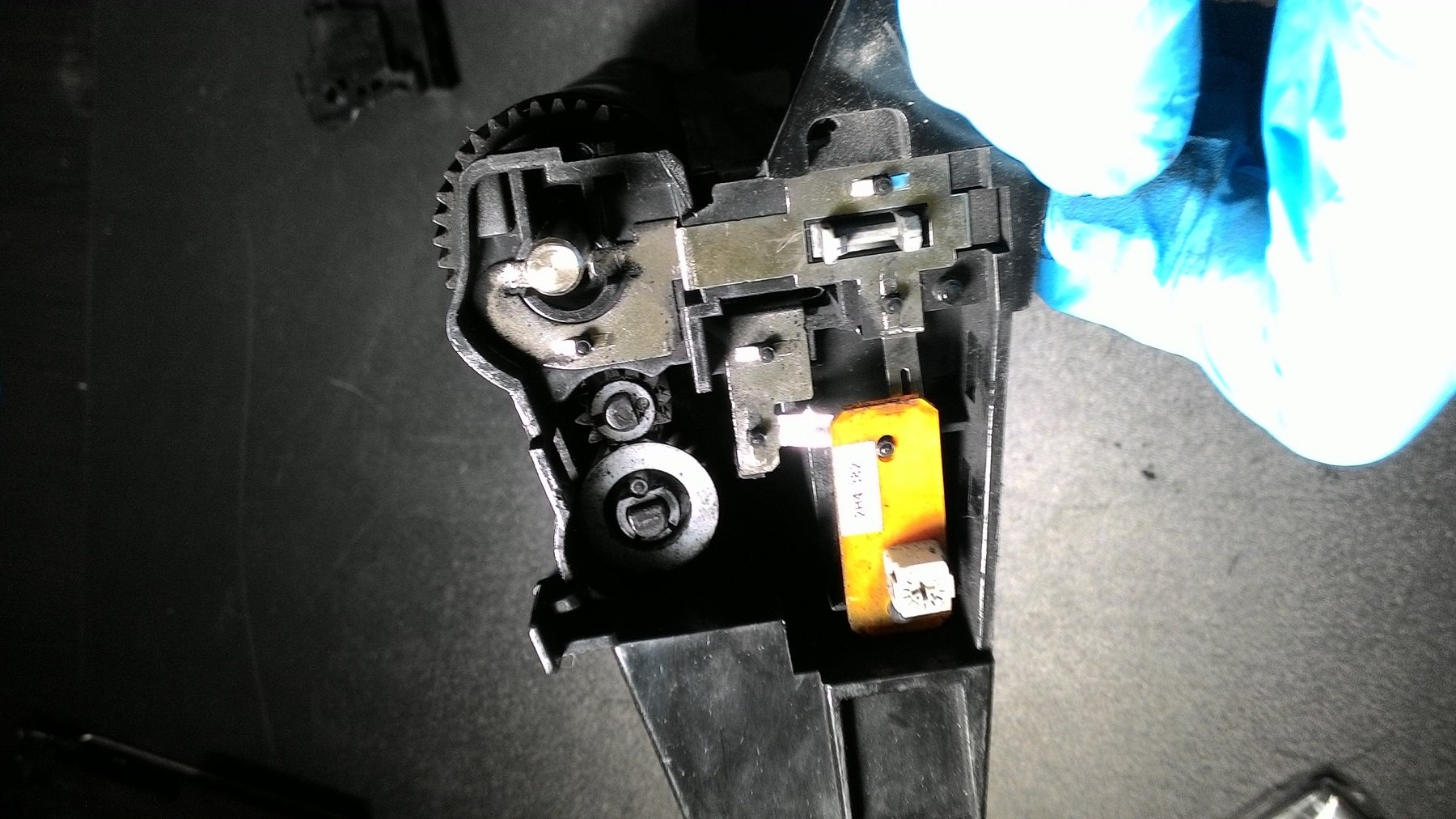

Под той крышкой, что со стороны большой шестерёнки фотобарабана, находится фиксатор.

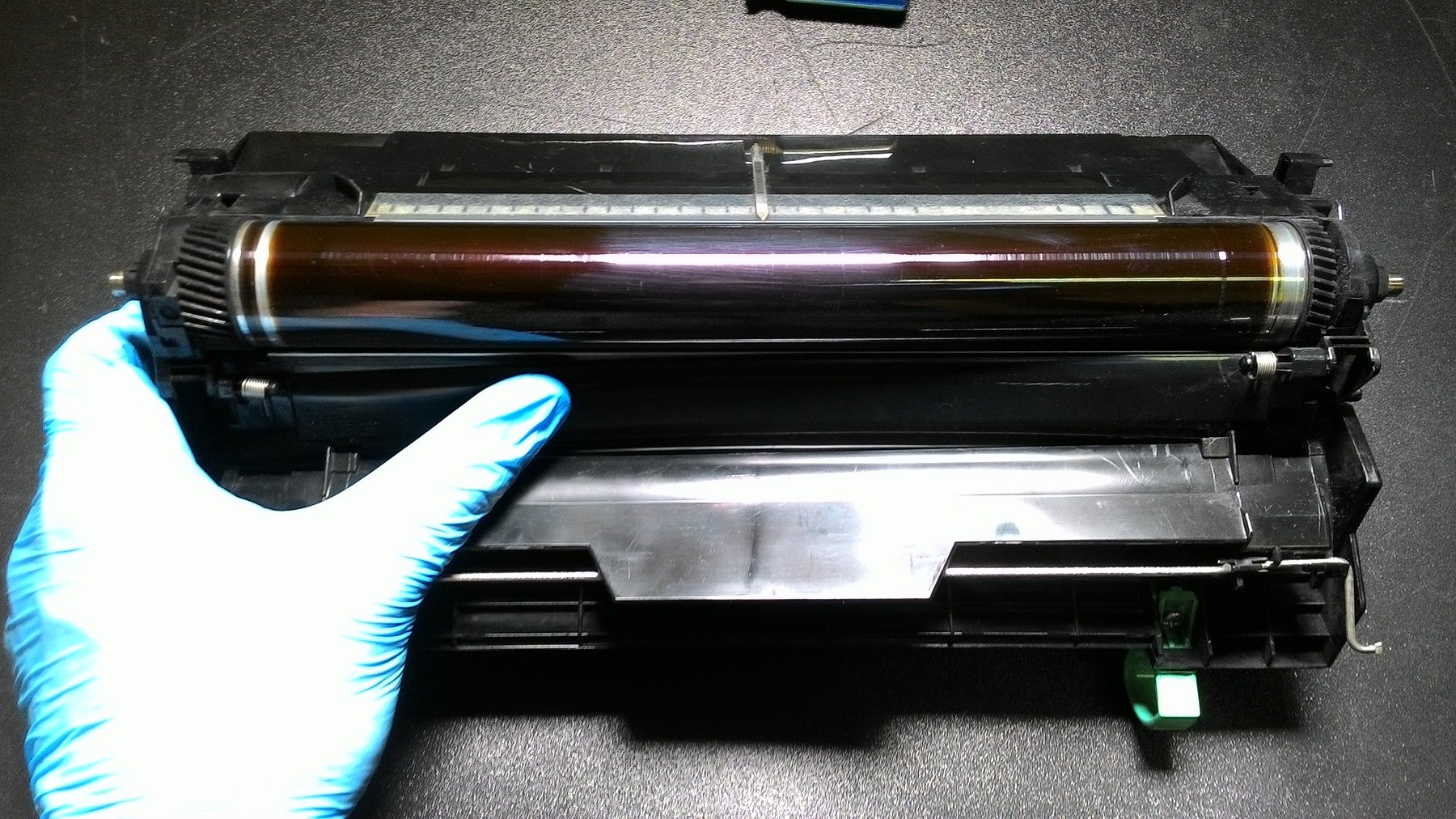

Когда крышки сняты, получаем возможность снять фотобарабан. Не забудьте протереть его сухой салфеткой.

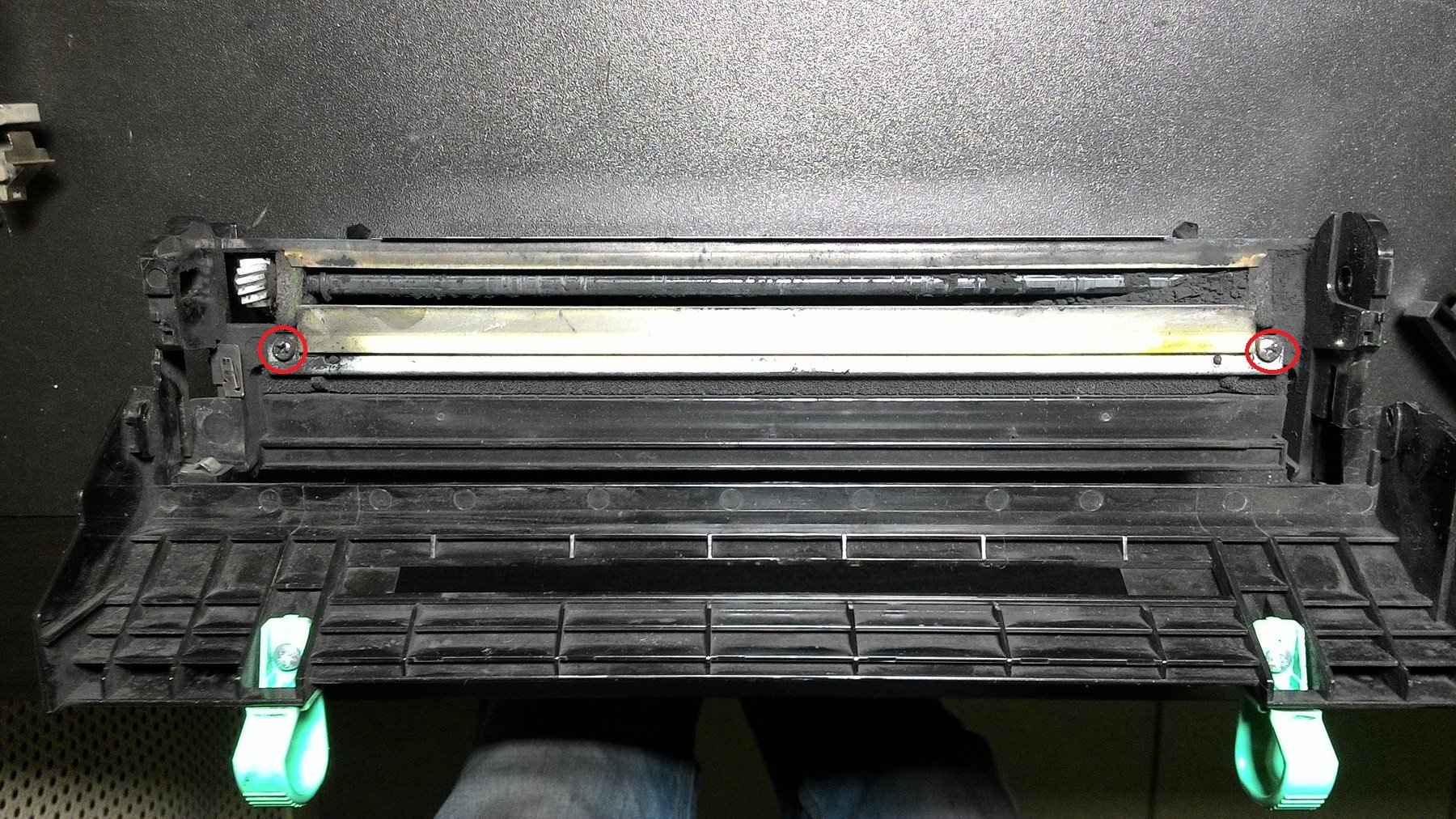

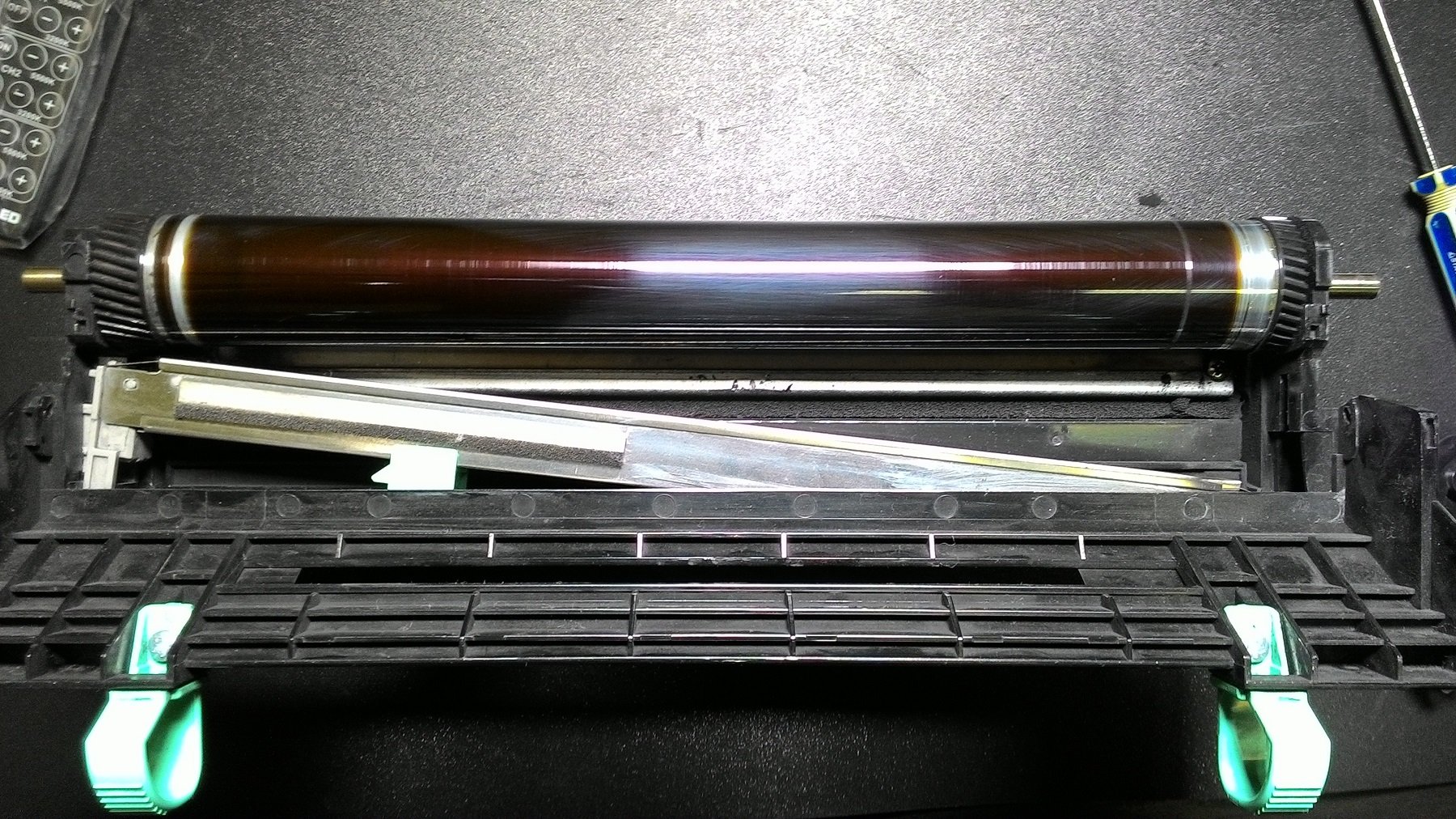

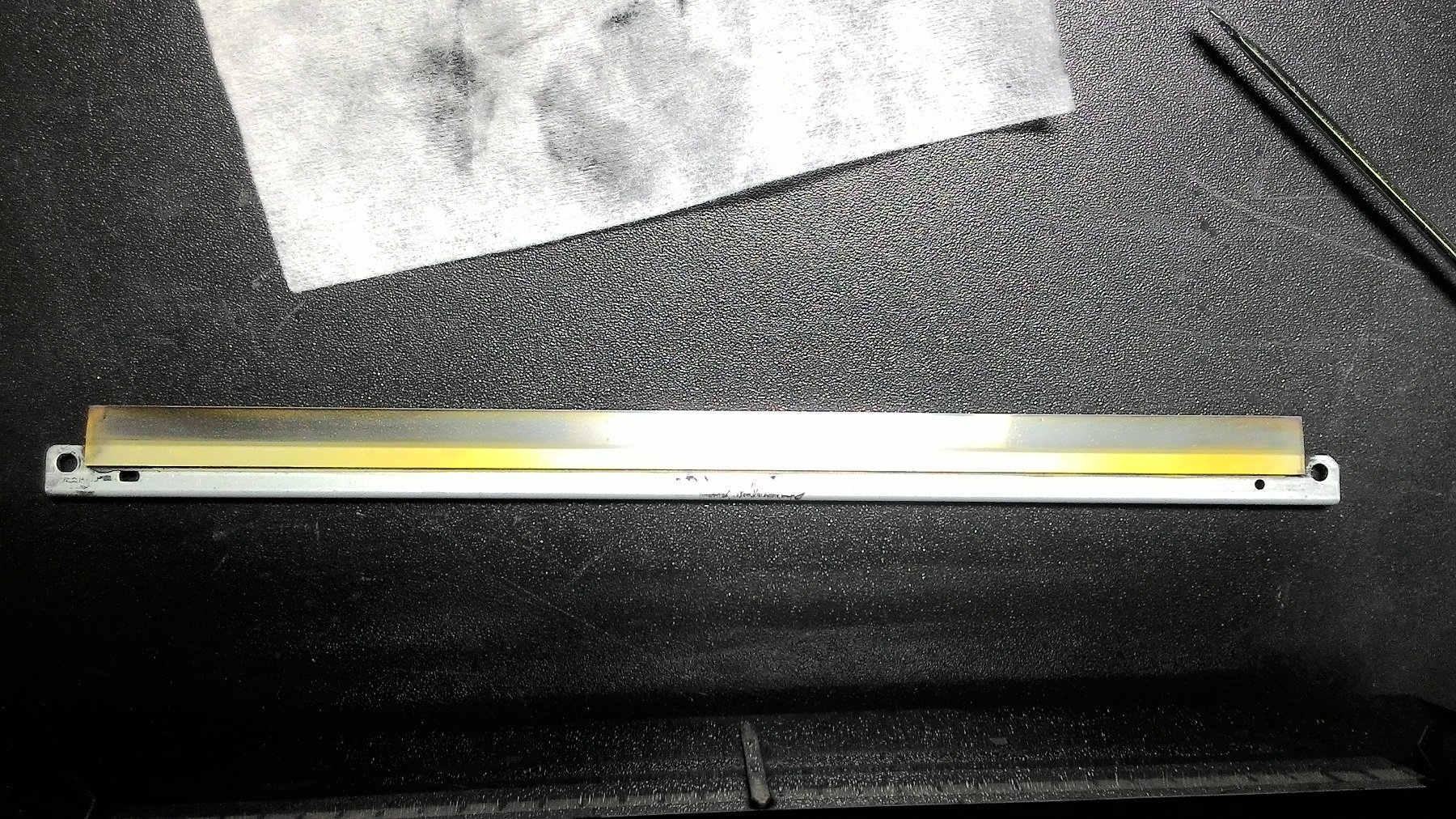

Сняв фотобарабан, отвинчиваем ракель. Он держится на паре шурупов.

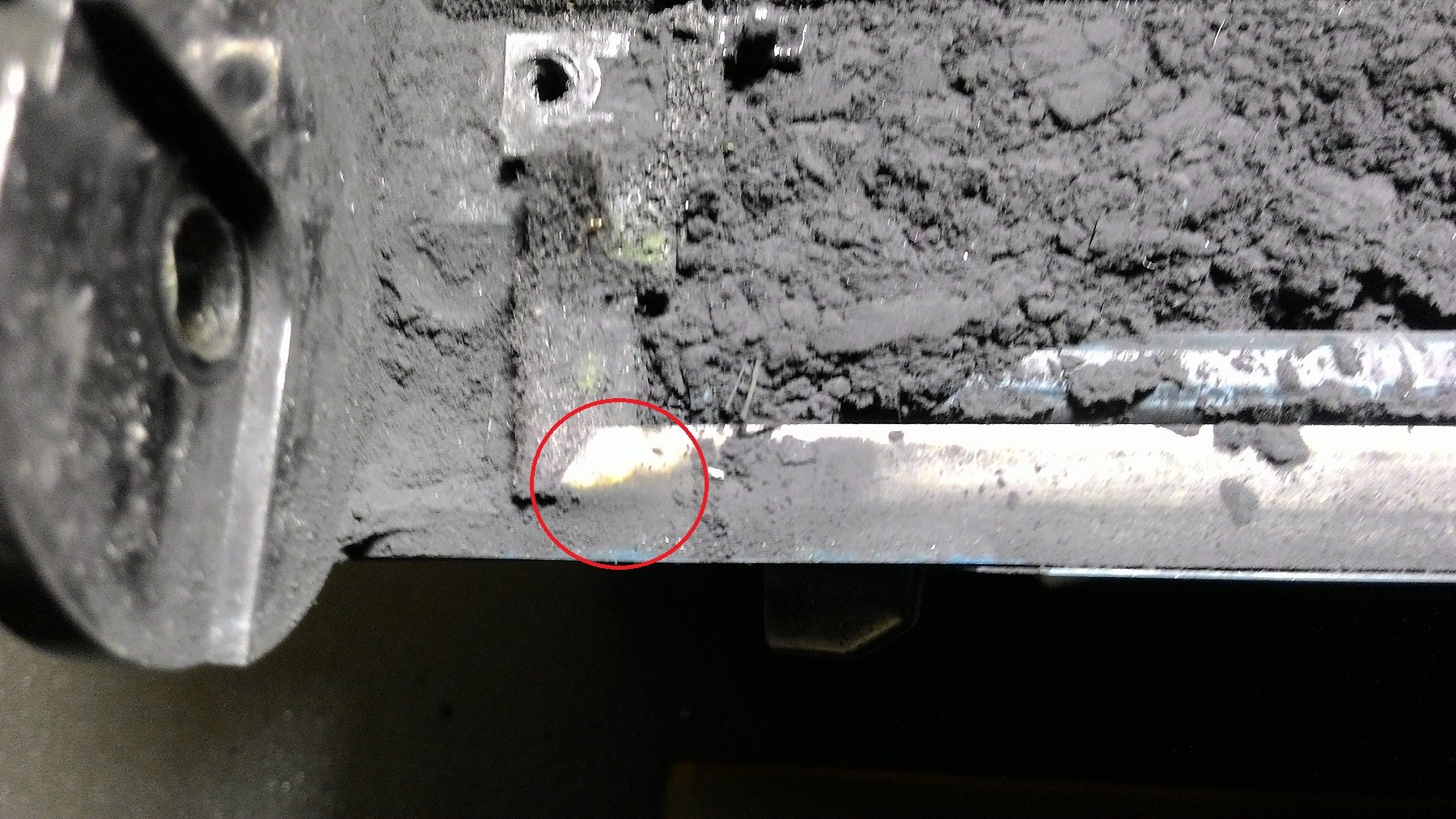

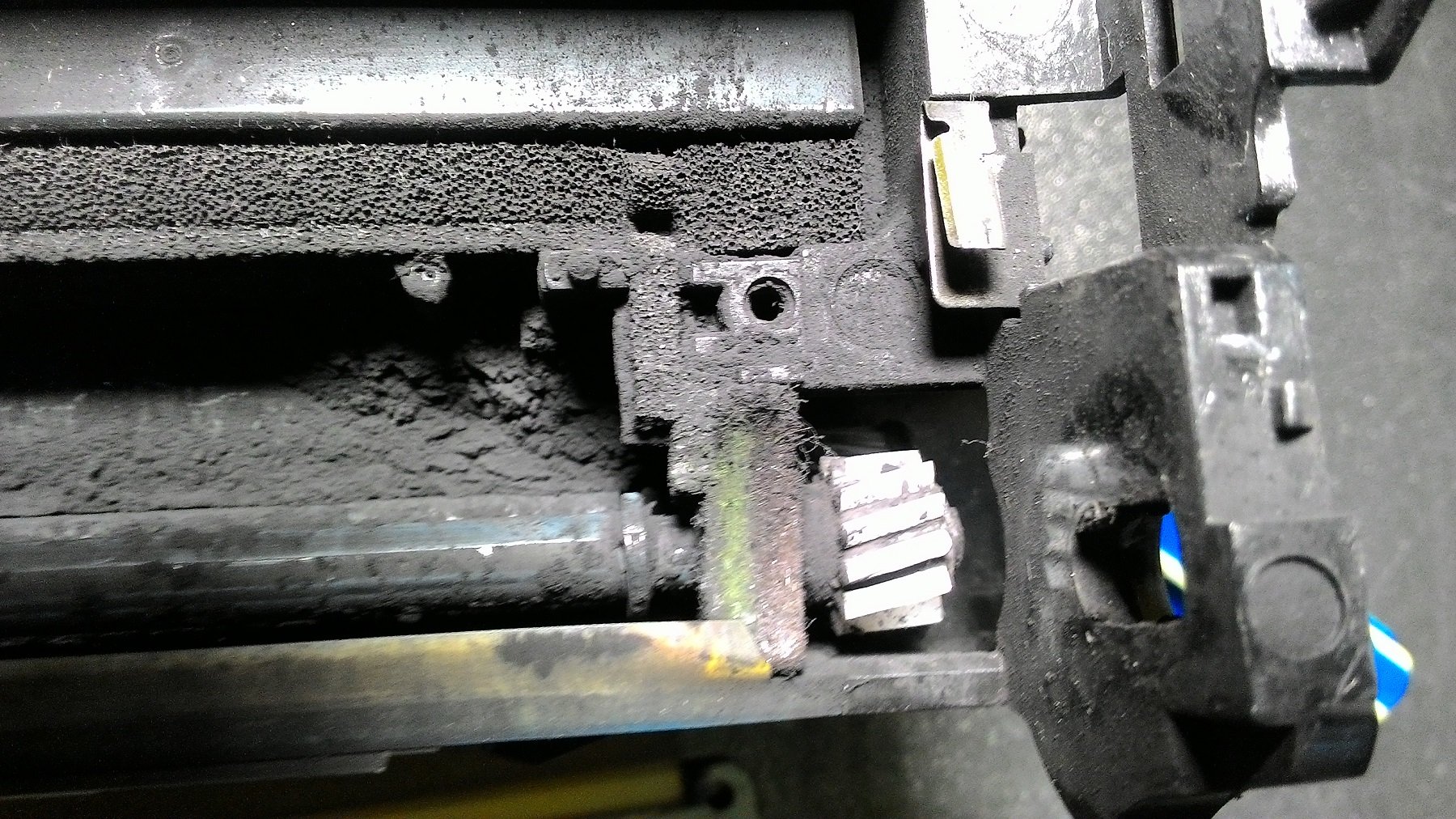

Теперь мы уже имеем относительно сносный доступ к отходнику, но этого всё же мало для того, чтобы полностью его очистить. Путь к отработанному тонеру нам преграждает пара пластиковых валов с шестерёнками. Их можно и нужно поднять. Именно приподнять, а не вынуть, поскольку они держатся на тонких крючках.

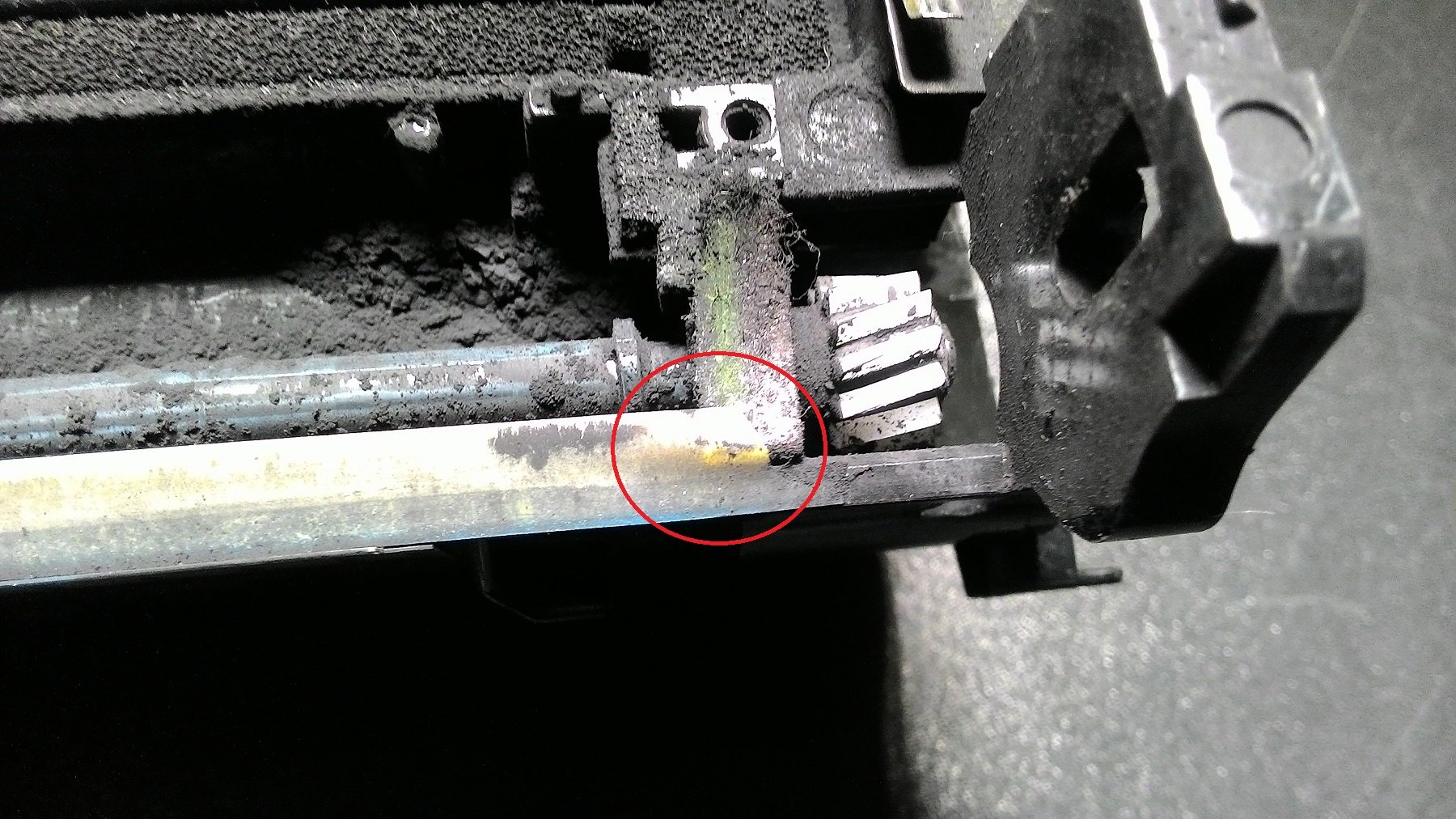

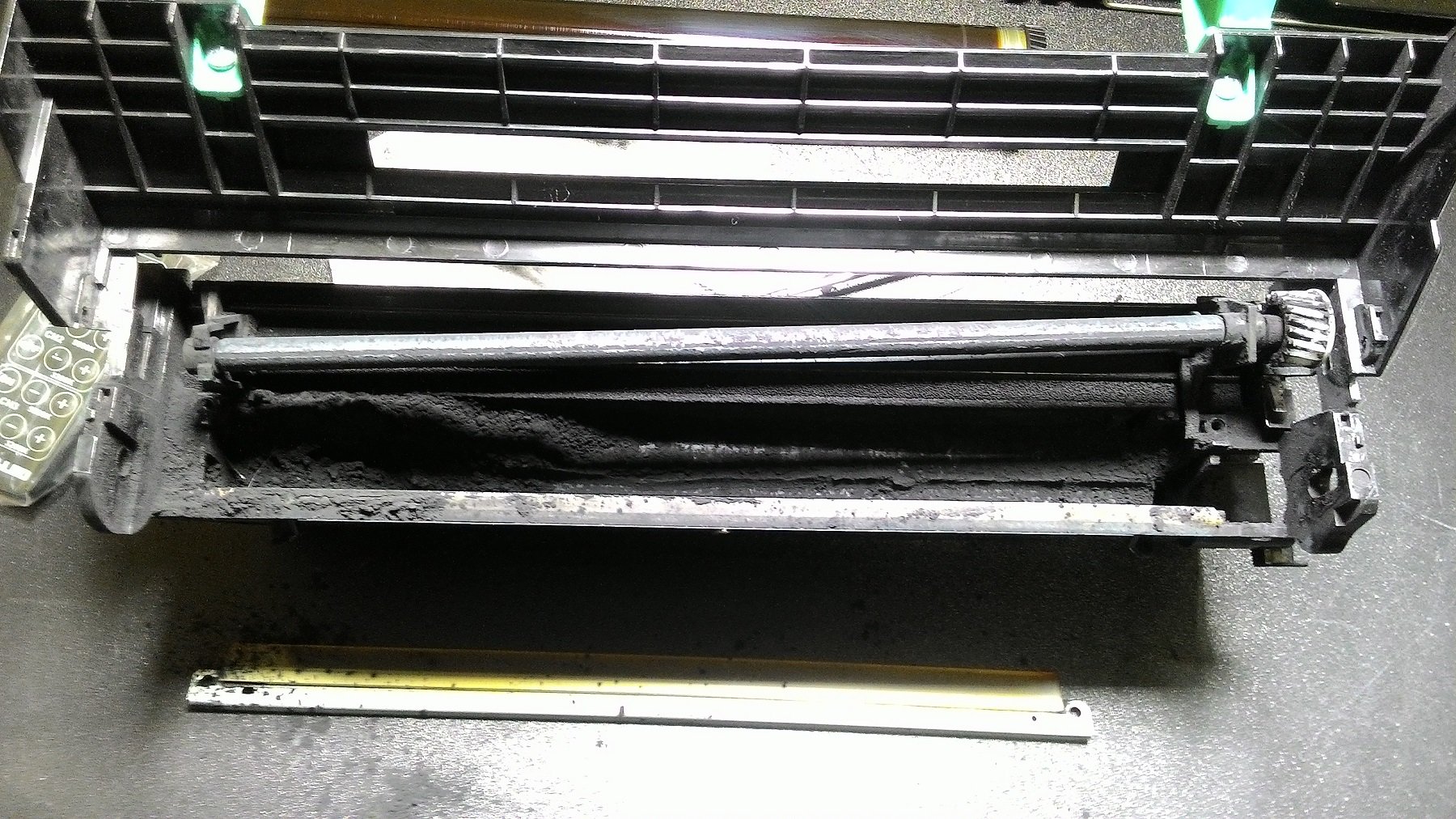

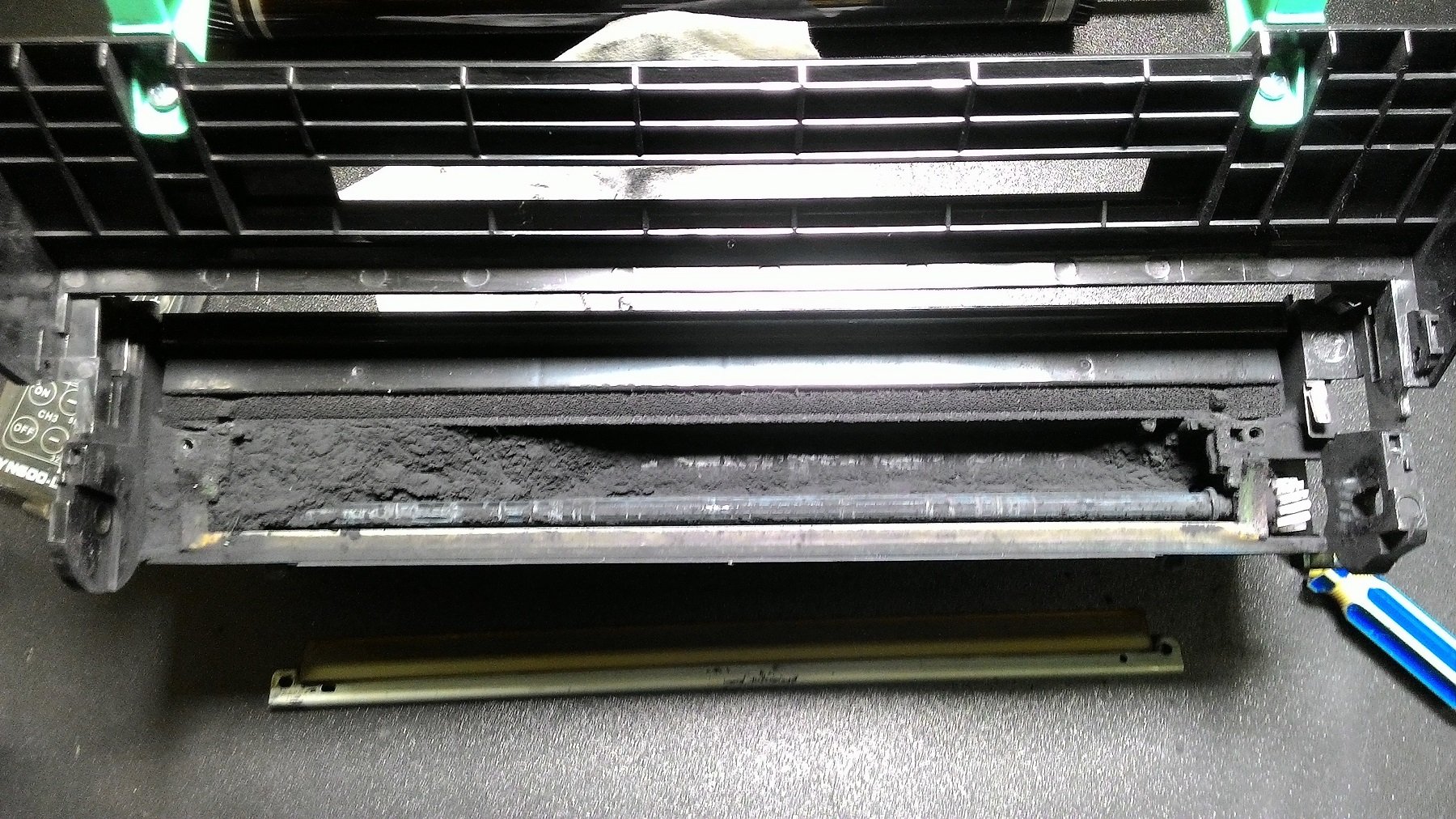

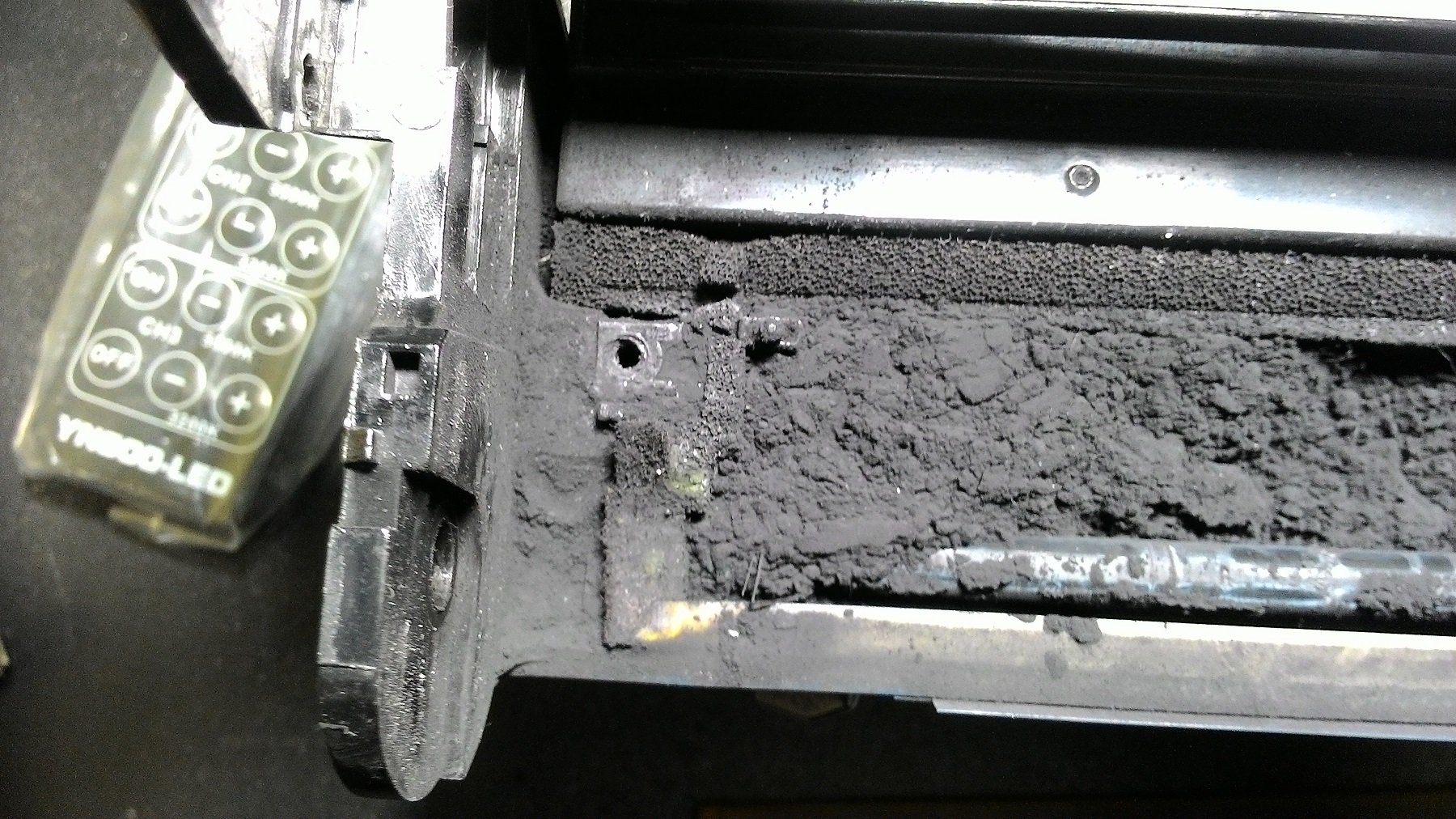

Края валов подвижны и могут, смещаясь вбок, мешать их извлечению. Неспеша вынимаем валы и отодвигаем их вверх, не отрывая поролон. Вот теперь отходник полностью открыт, и мы можем высыпать оттуда весь отработанный тонер. Придерживайте при этом извлечённые ранее валы и шестерёнки, чтобы они не оторвались.

Когда весь отработанный тонер окажется в мусорном мешке, собираем драм-юнит обратно. В целом, все действия идентичны разборке, но есть пара моментов.

Установив пластины на место, проверьте их надёжность.

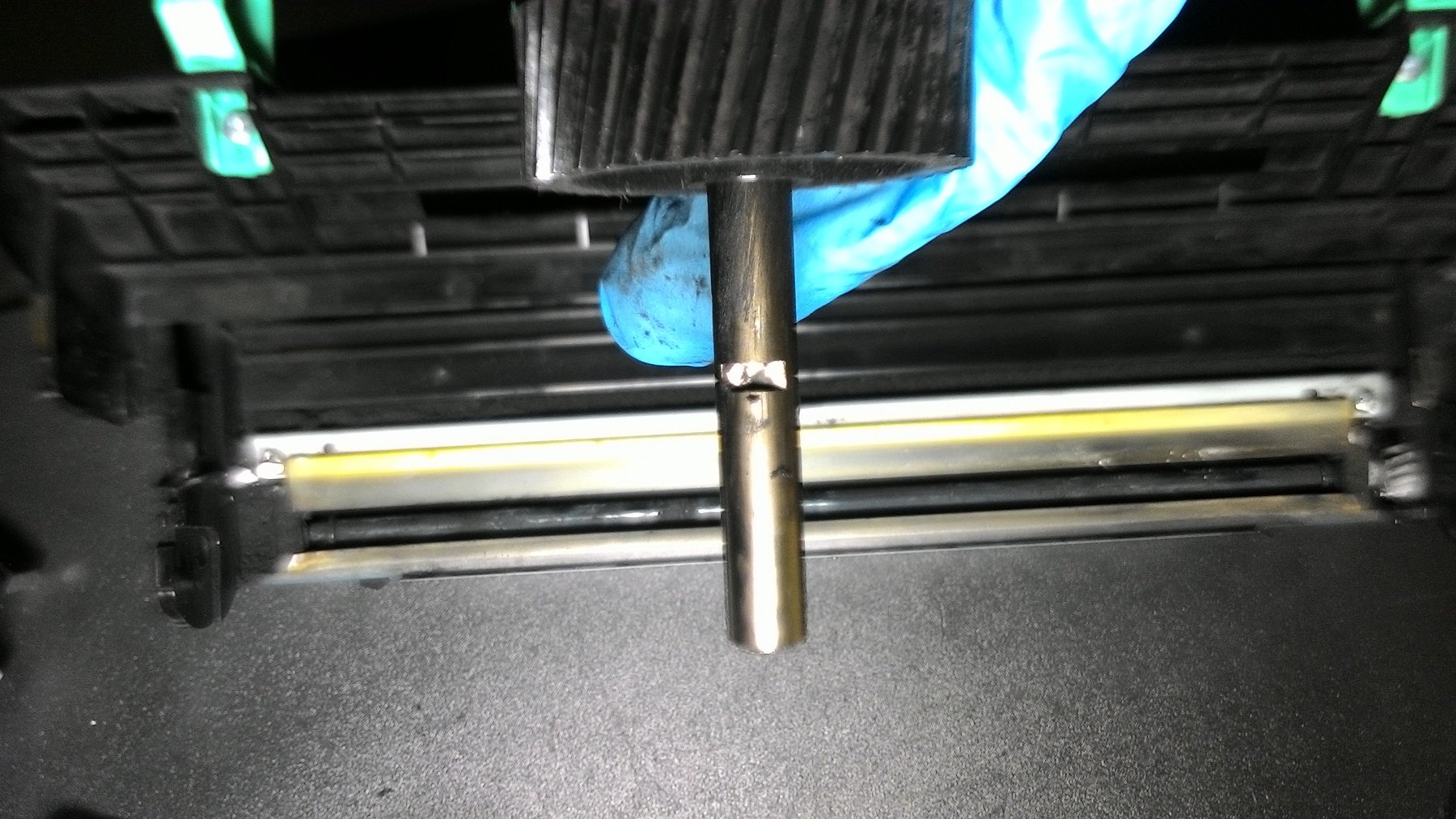

На стержне фотобарабана со стороны большой шестерёнки есть выемка. Устанавливая фотобарабан, нужно убедиться, что она совпала.

Так же отмечу, что и на место шторка сядет только в определённом опущенном положении, таком же, как и при её снятии.

На этом чистка драм-юнита закончена.
