Как заправить картридж Kyocera TK-1200: пошаговая инструкция для принтеров P2335D/M2835DW
Инструкция по заправке картриджа Kyocera TK-1200
Для принтеров моделей: P2335D, P2335DN, P2335DW, M2235DN, M2735DN, M2835DW.

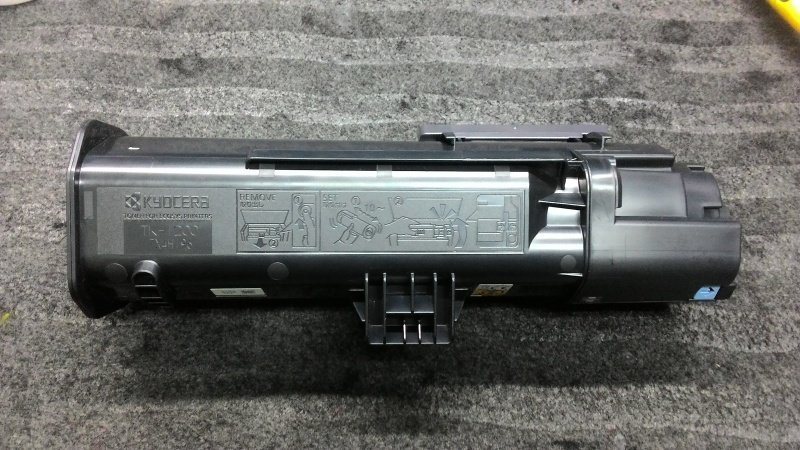

Особенности конструкции картриджа Kyocera TK-1200
В данном руководстве я подробно опишу, как правильно заправить картридж Kyocera TK-1200, а также объясню принцип его работы. Конструкторы компании применили в этой модели принципиально новую систему подачи тонера, которая значительно усложняет процесс заправки.
Важно помнить: нельзя просто засыпать тонер в отверстие подачи или проделывать дополнительные отверстия в корпусе. В таких случаях картридж не будет печатать, а принтер будет сообщать о недостатке тонера. Проблема не связана с чипом, а заключается в конструктивных особенностях поршня, блокирующего доступ тонера к выходу.
Принцип работы поршня
Схема картриджа показывает, что внутри него находится поршень, который передвигается по резьбовому стержню. По мере расхода тонера поршень смещается вперед, подавая порошок к мешалке. Когда тонер заканчивается, поршень останавливается прямо перед окном подачи.
Если пытаться засыпать тонер непосредственно в окно подачи или через дополнительные отверстия, он останется блокированным поршнем и не попадёт в принтер. Более того, в отверстие для подачи удастся поместить не более 30 г тонера из-за конструкции поршня.
Для корректной заправки поршень нужно переместить в крайнее левое положение. При этом необходимо вернуть на резьбу и правильно соединить с поршнем специальную гайку, которая толкает его при вращении стержня.
Подготовительные этапы

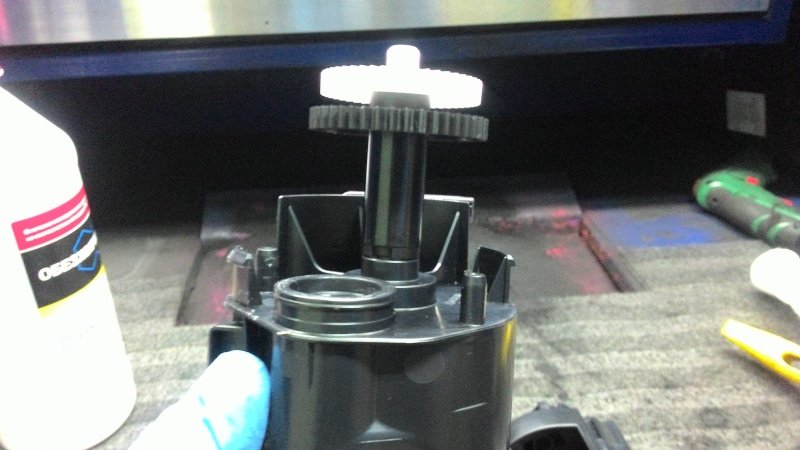

Поршень смещается по стержню с резьбой за счёт действия пластиковой гайки, которая крепится сзади поршня. Вращение стержня осуществляется через белую шестерню (расположена справа), а чёрная шестерня отвечает за мешалку внутри картриджа.

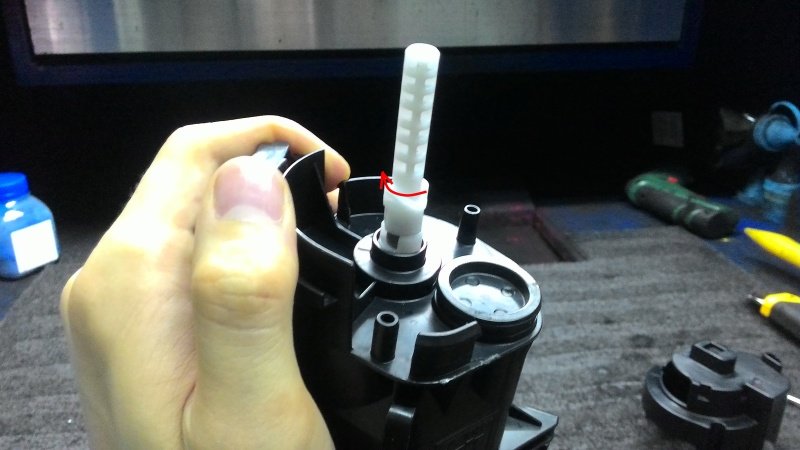

В крайнем правом положении поршень сходит с резьбы и перестаёт двигаться — это состояние наблюдается при полном расходе тонера. В крайнем левом положении с резьбы слетает гайка, что также блокирует поршень.
Практическая заправка картриджа

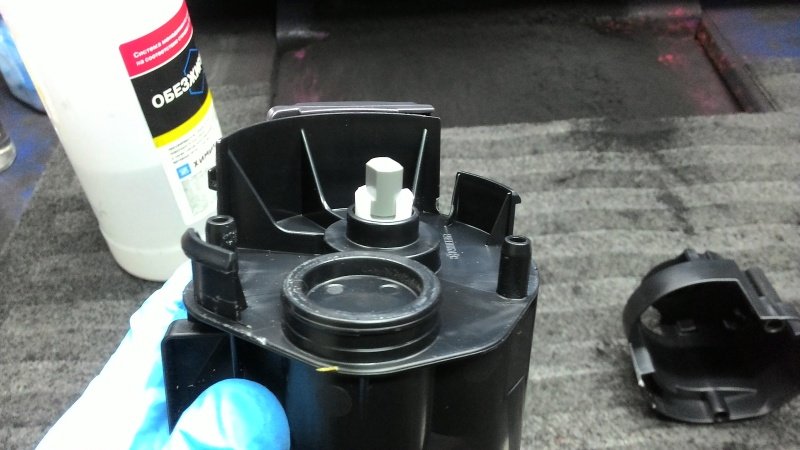

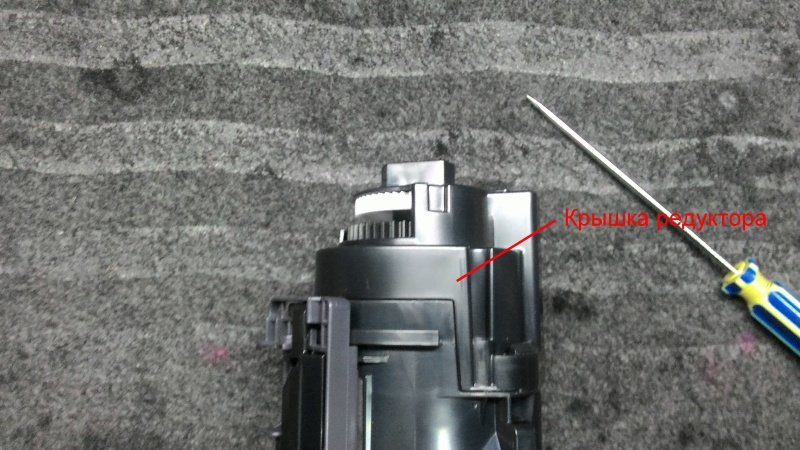

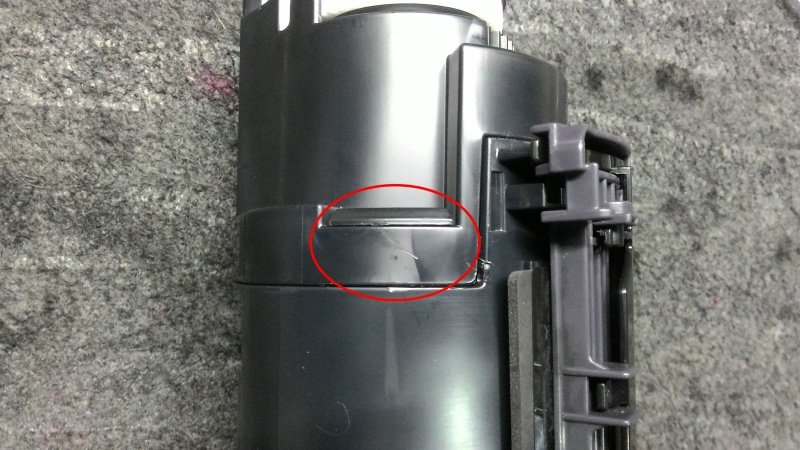

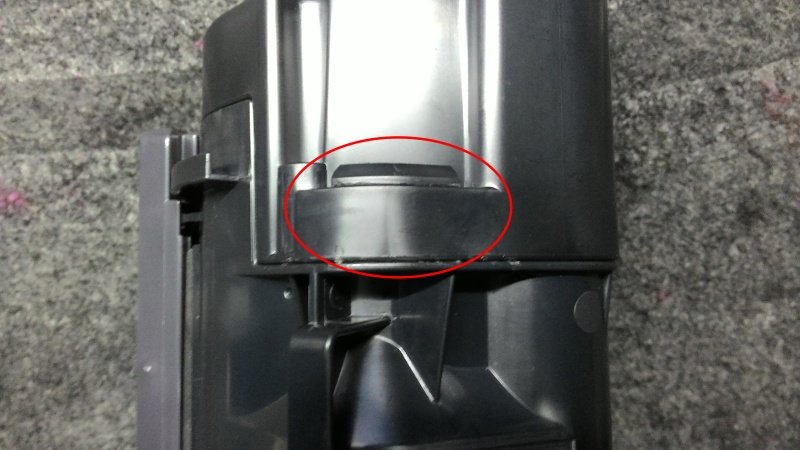

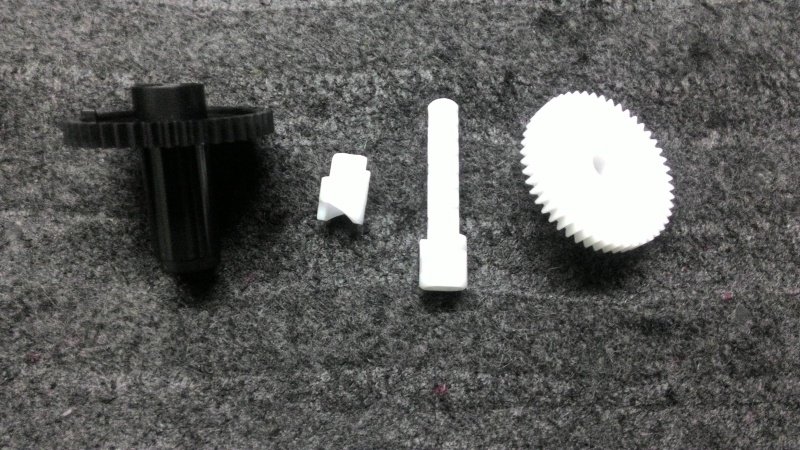

Шаг 1: Демонтаж шестерёнок. Для доступа к поршню необходимо снять крышку редуктора, отогнув два зацепа.

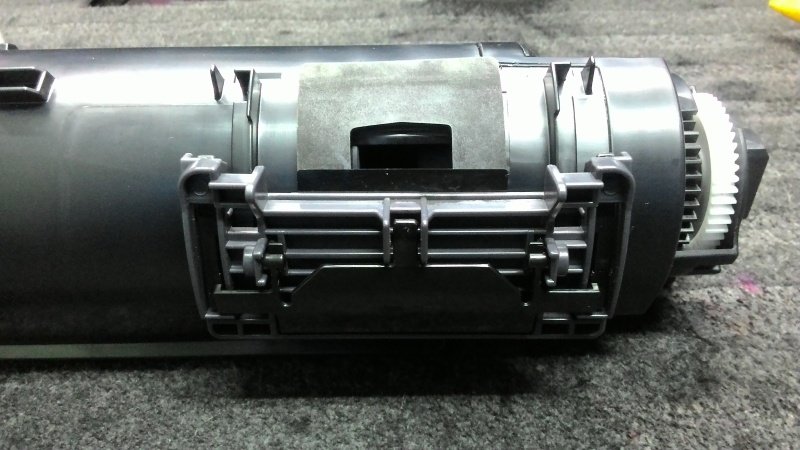

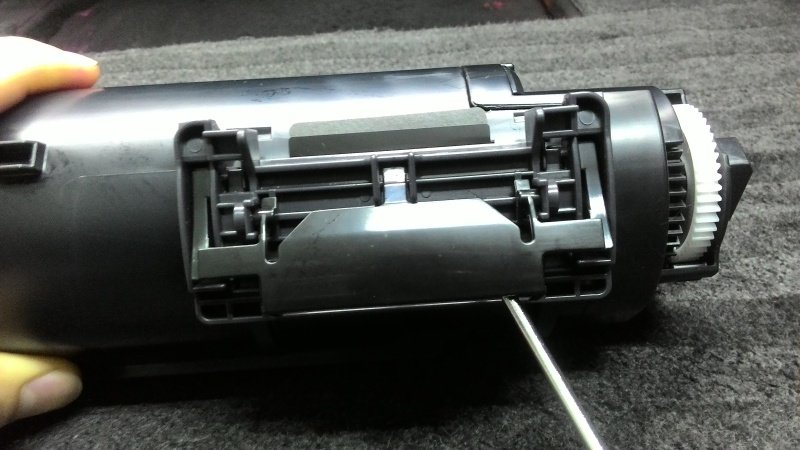

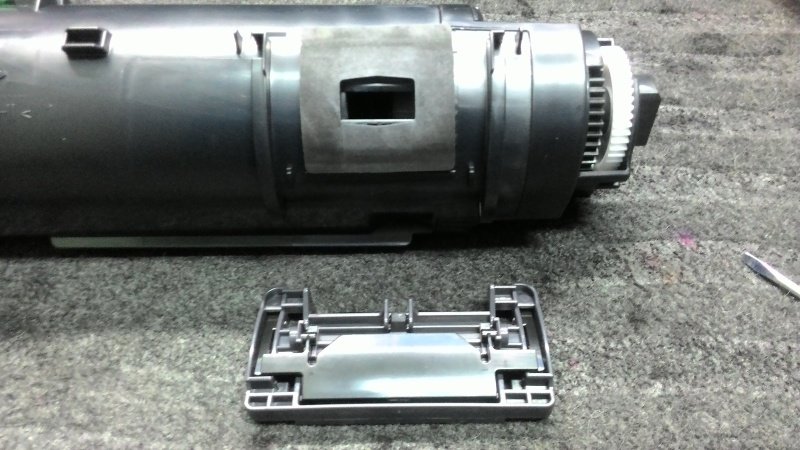

Шаг 2: Удаление заслонки подачи тонера. Аккуратно подденьте плоской отвёрткой подвижную часть заслонки и снимите её вниз.

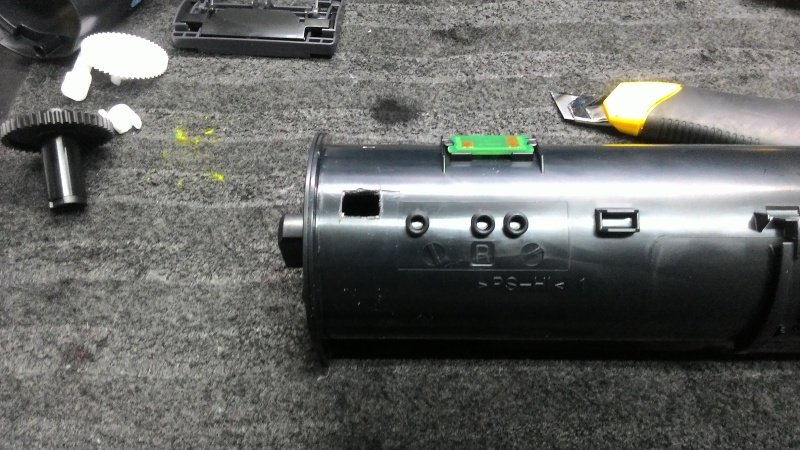

Шаг 3: Создание отверстия для доступа к гайке. В левой части корпуса проделайте небольшое отверстие для последующего возврата гайки на поршень.

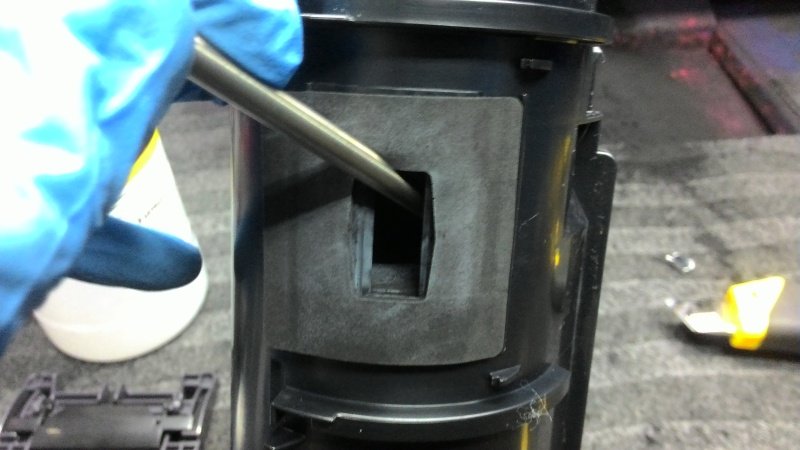

Шаг 4: Перемещение поршня. Проденьте в окно подачи тонера длинный тонкий предмет (например, спицу или отвёртку) и упритесь в поршень. Картридж поставьте вертикально (шестернями вверх). Одновременно надавливайте на поршень вниз и вращайте стержень по часовой стрелке.

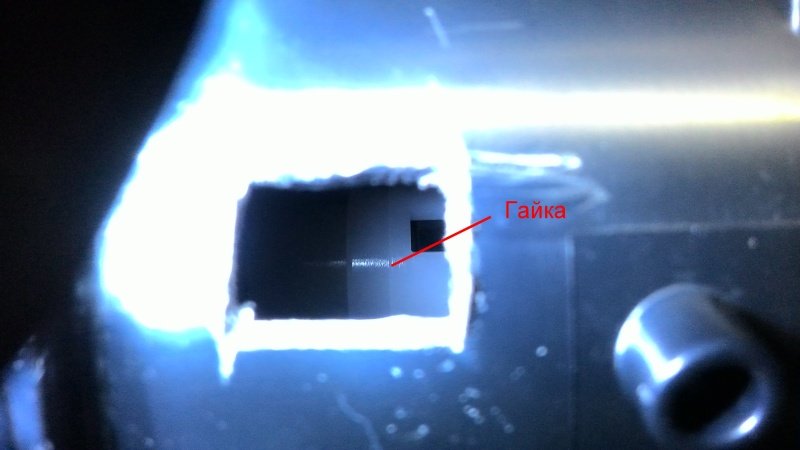

Если поршень достиг крайнего положения, гайка сойдёт с резьбы. Проверьте это через отверстие — гайка должна свободно болтаться на конце стержня.
Шаг 5: Возврат гайки на поршень. Через отверстие подденьте гайку плоской отвёрткой и верните её на резьбу, вращая стержень против часовой стрелки. Убедитесь, что поршень снова движется при вращении — проверьте на слух и по сопротивлению.
Шаг 6: Герметизация и заправка. Заклейте отверстие в корпусе скотчем. Герметичность не требуется, так как тонер будет находиться за поршнем.
Теперь можно заправить картридж: засыпьте около 150 г тонера в окно подачи и установите заслонку обратно.
Шаг 7: Сборка картриджа. Установите шестерёнки на место и защёлкните крышку редуктора.
Заправка завершена! Чип в данной модели не требует замены. Принтер не блокируется даже при израсходованном ресурсе микросхемы.
