Заправка картриджа Samsung SCX 4200: пошаговая инструкция

Заправка картриджа Samsung SCX 4200

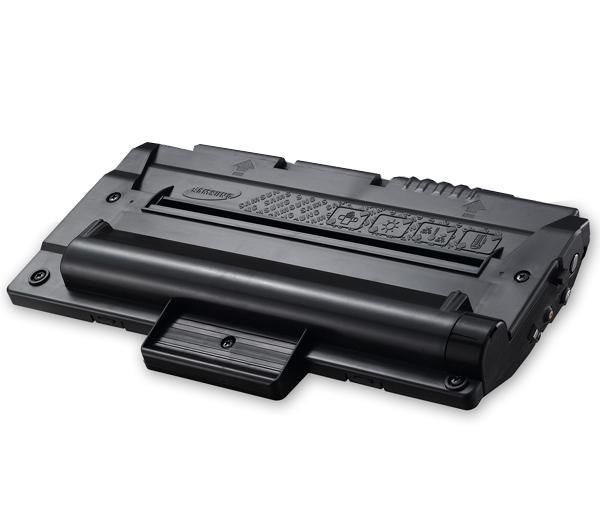

Заправка картриджа Samsung SCX 4200 — не такая сложная, как кажется. Тонер-картридж от Samsung SCX 4200 полностью аналогичен картриджу Xerox WC 3119. Одной отличительной чертой этого картриджа является то, что отработанный тонер и свежий тонер находятся в одном бункере. Поэтому при его заправке обязательно соблюдайте указания из инструкции: в противном случае придется повторно вскрывать уже заправленный картридж, что очень неудобно (тем более вероятность испачкаться значительно выше). Также на таком картридже имеется чип, который подлежит замене или перепрошивке. Ну, приступим!

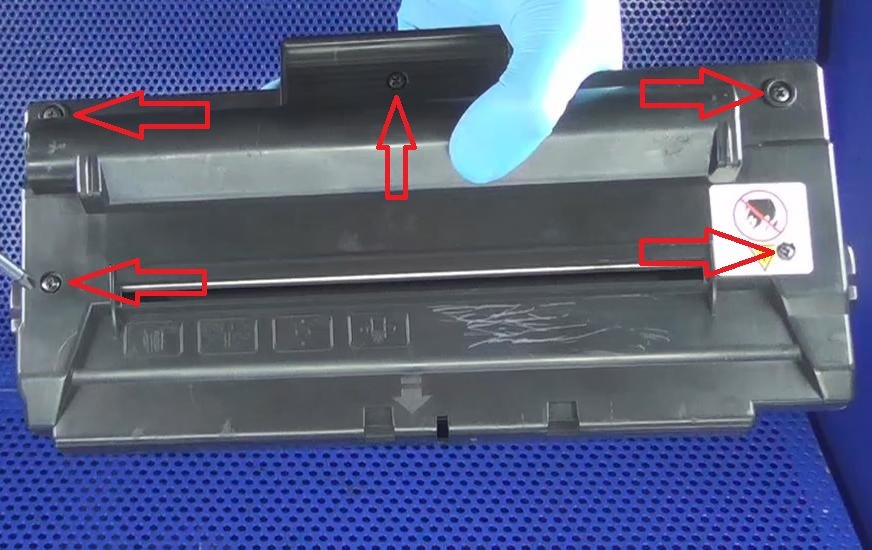

Первым делом открутите все шурупы на верхней крышке картриджа (обычно их 5).

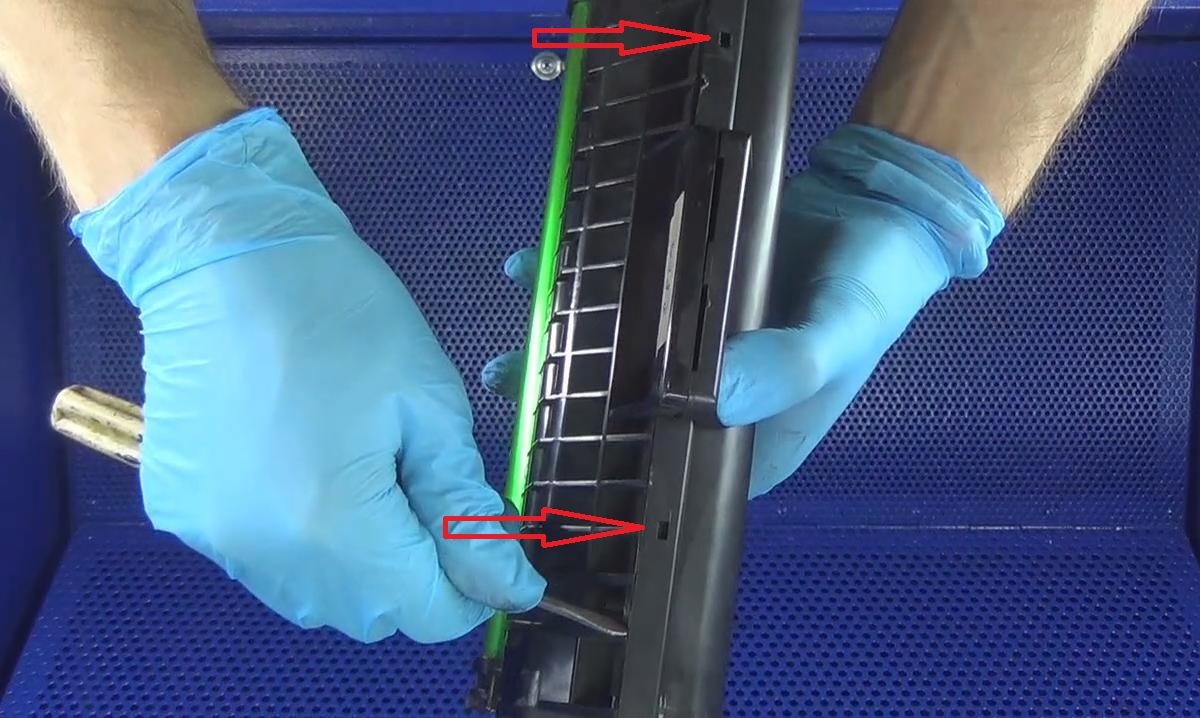

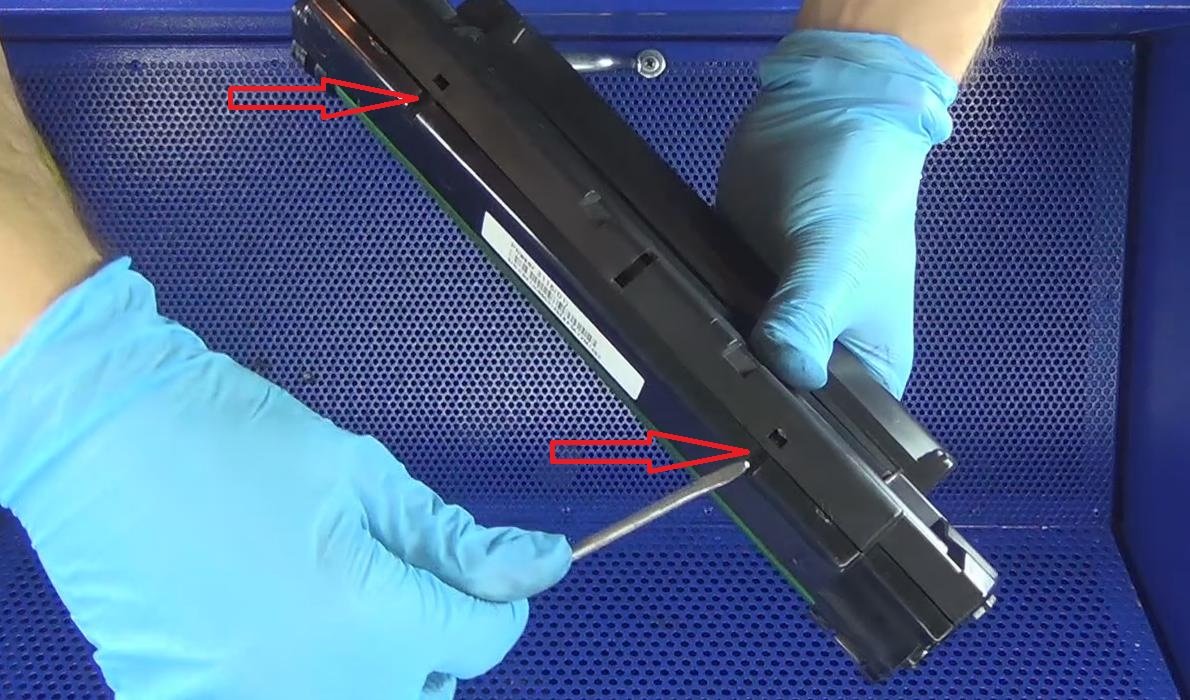

Теперь нужно аккуратно снять верхнюю крышку. Для этого отогните верхнюю часть корпуса в местах, где расположены защелки (с обеих сторон).

Поддевайте зацепы максимально аккуратно.

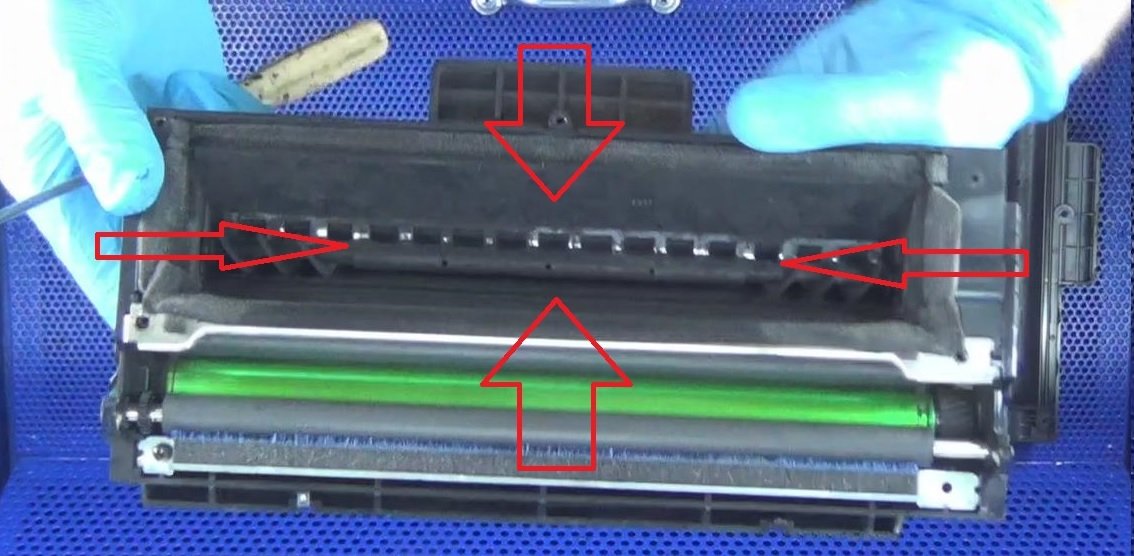

Сняв верхнюю крышку, вы увидите бункер, в котором будет небольшое количество отработанного тонера. Его, конечно же, нужно очистить.

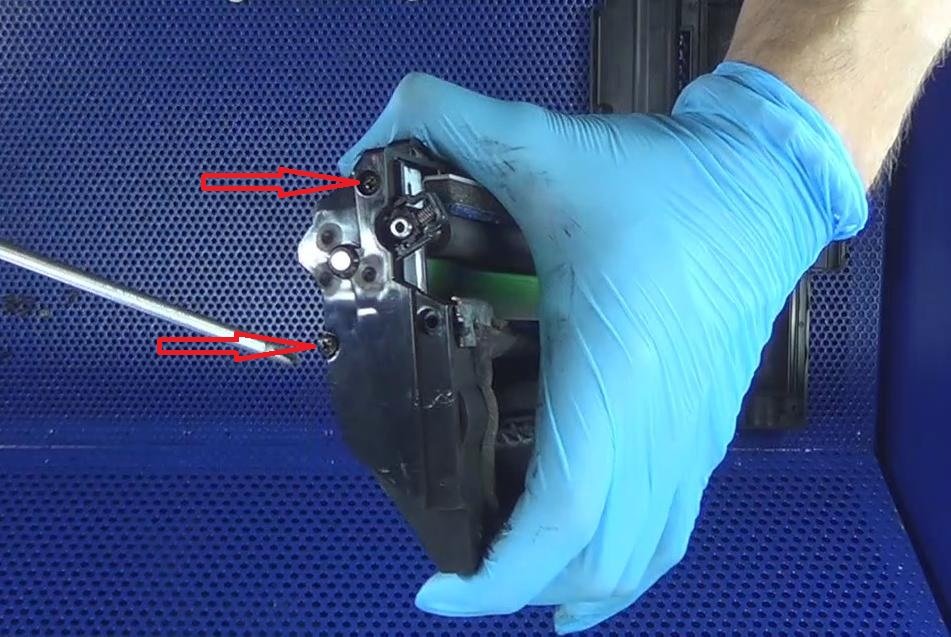

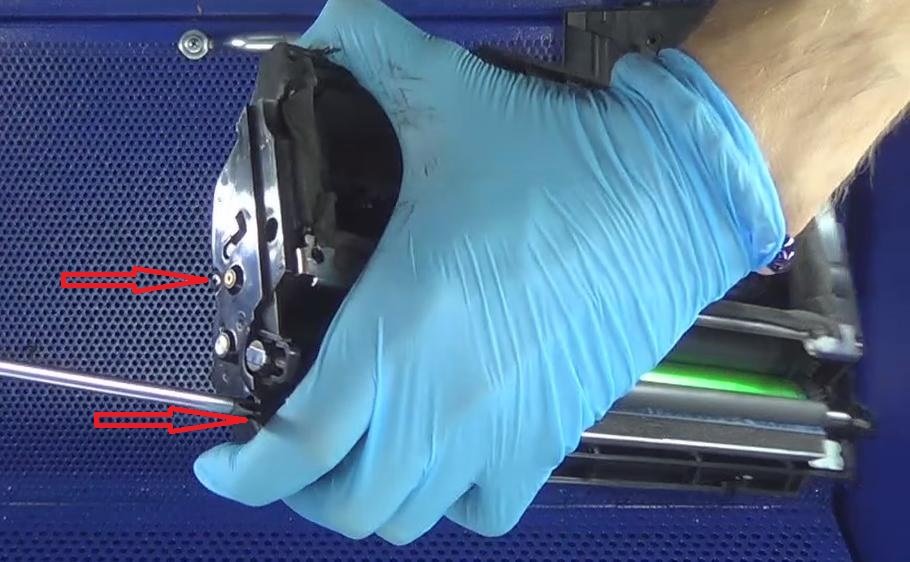

Теперь можно поочередно снять обе боковины, открутив по 2 шурупа на каждой (обратите внимание, какую боковину нужно снимать первой).

Будьте внимательны и разбирайте картридж аккуратно.

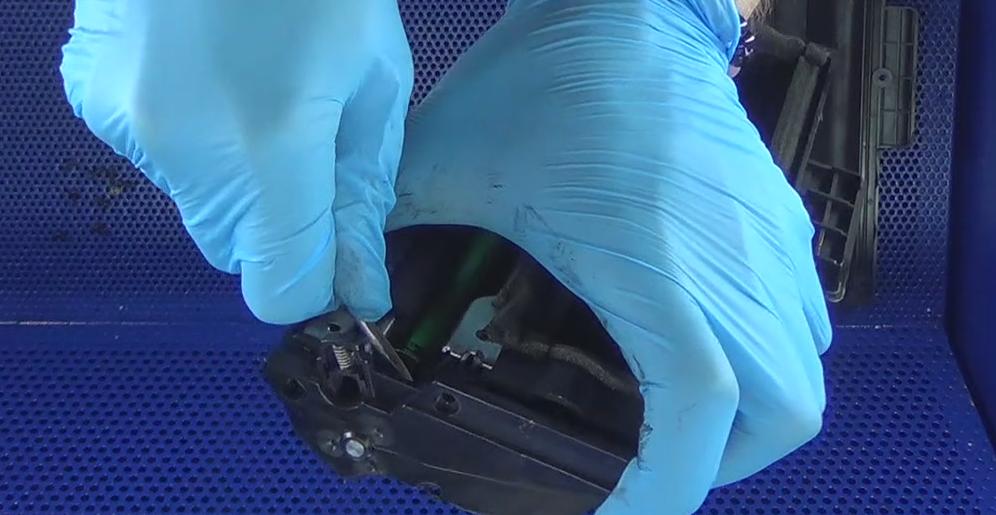

Снять ее можно либо аккуратно раскачивая, либо с помощью плоской отвертки.

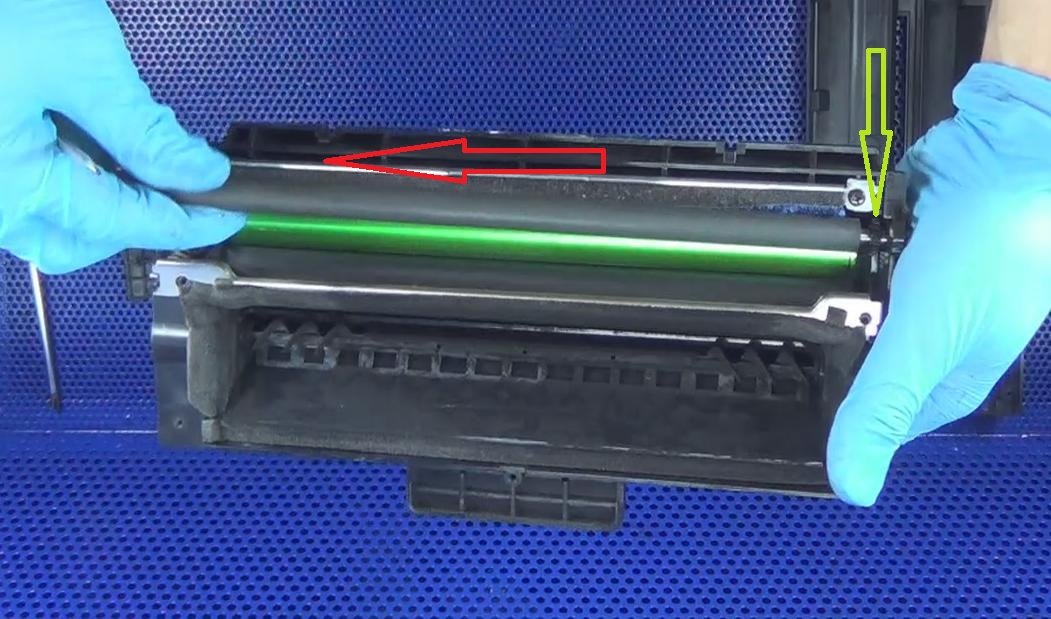

Достаем вал первичного заряда. Обратите внимание, как он установлен (зеленой стрелкой указано расположение маленькой шестеренки).

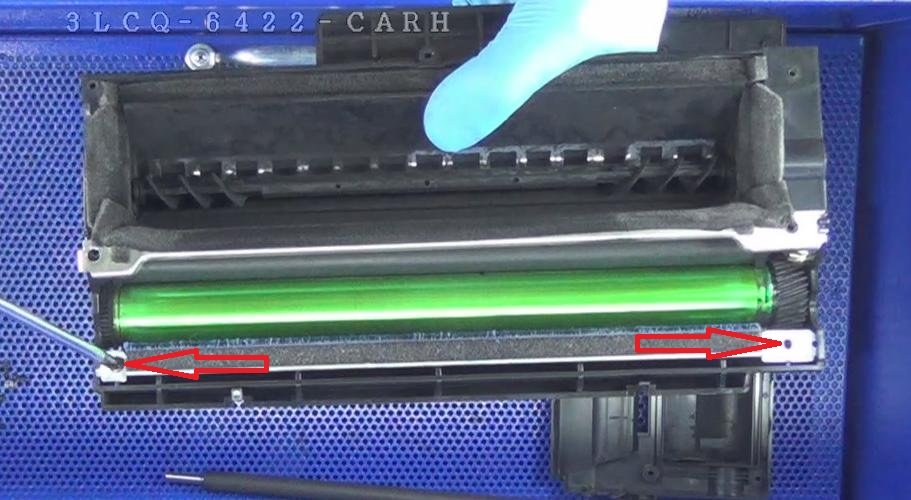

Вал первичного заряда нужно тщательно почистить, чтобы он был темного цвета (белого налета быть не должно). После открутите шуруп, который удерживает ракель (обратите внимание, что второй шуруп удерживал ракель через корпус).

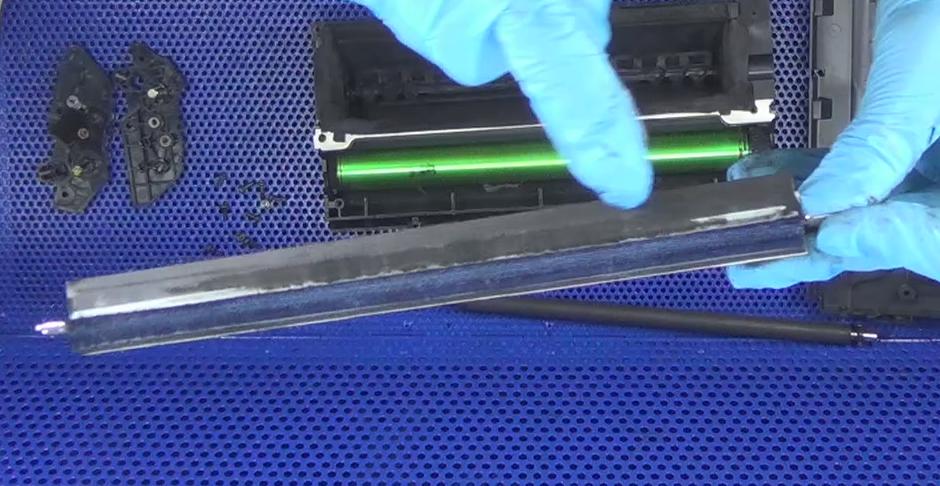

Снимите ракель и почистите его. На ракеле образуется нагар, пыль и грязь.

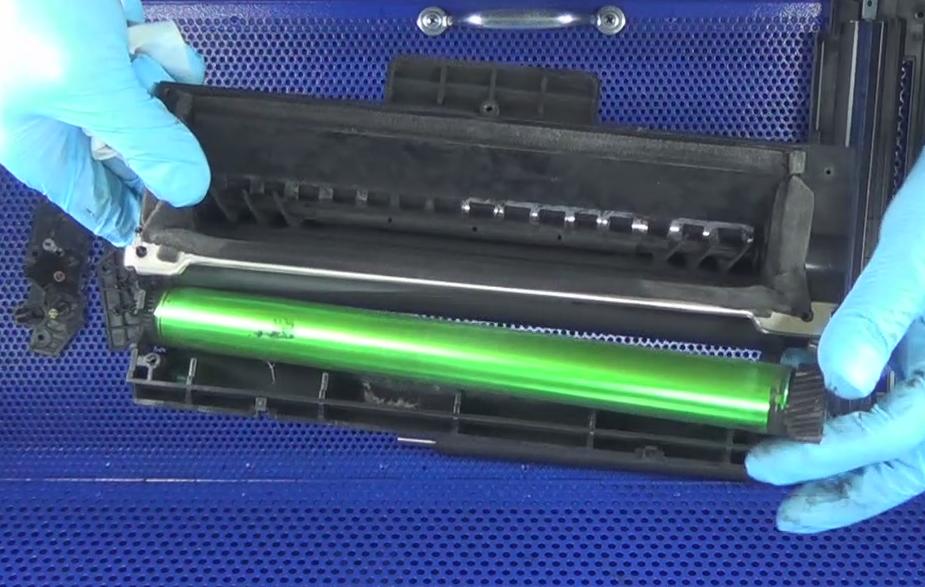

Теперь можно вынуть фотобарабан, который также требуется тщательно протереть сухой салфеткой.

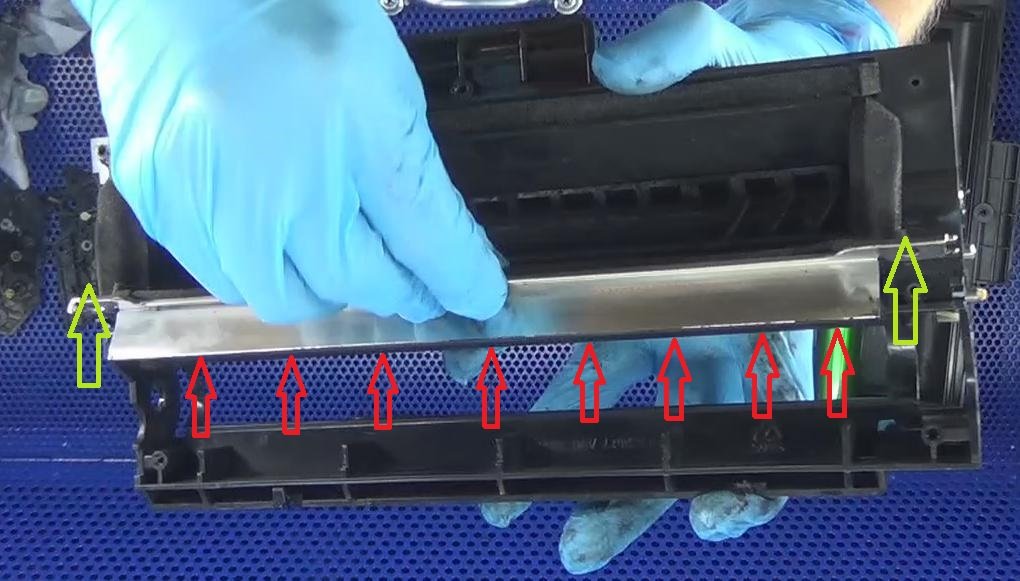

Очень аккуратно приподнимите дозатор за края и отогните его. Если приподнять его мешает прокладка, то можно ее подрезать, только чуть-чуть и по углам.

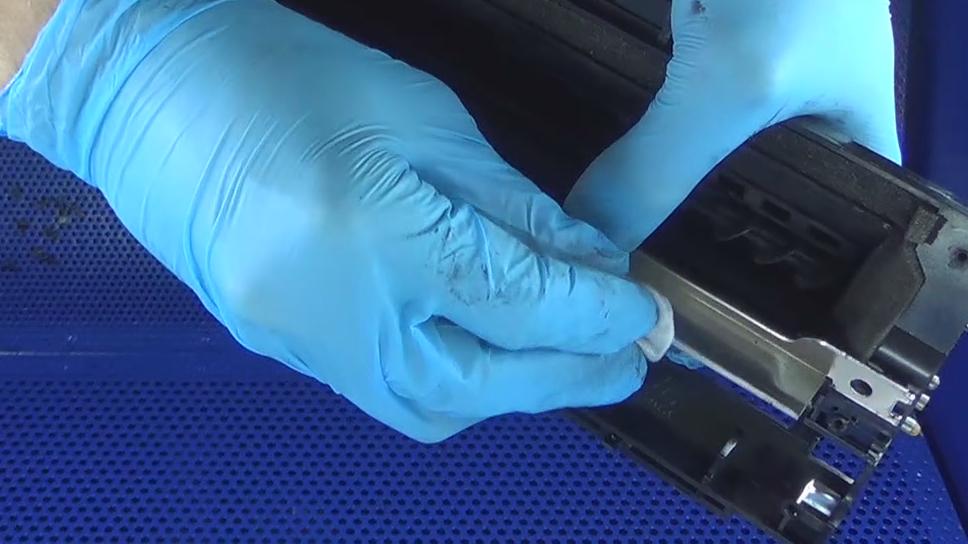

Очистите его от нагара. Сильно нажимать не нужно, чтобы не погнуть деталь (лучше воспользоваться обезжиривателем или спиртом).

Теперь засыпьте новый тонер в бункер и соберите картридж, проделав все действия в обратном порядке. В картриджах подобной конструкции иногда есть пробка в корпусе, через которую можно его заправить. Но чистить картридж нужно обязательно, иначе печатать он будет с погрешностями. Особое внимание уделите нагару на дозирующем лезвии, из-за него проблемы возникают чаще всего. Также практически любой Samsung будет печатать плохо, если вал первичного заряда будет с налетом. И при каждой заправке картриджа Samsung 4200 обращайте внимание на прокладки: если они износились, картридж будет сыпать.

P.S. На картридже установлен чип. Его необходимо заменить или прошить программатором. Без чипа картридж печатать не будет. Если вы решили самостоятельно заправить картридж, то покупайте тонер, на котором указано, что он подходит для картриджей Xerox 3119 или SCX 4200. Уделите большое внимание чистке дозирующего лезвия. На дозаторе от тонера образуется нагар, который препятствует нормальному поступлению тонера на вал проявки.
