ИНСТРУКЦИЯ ПО ЗАПРАВКЕ RICOH 311

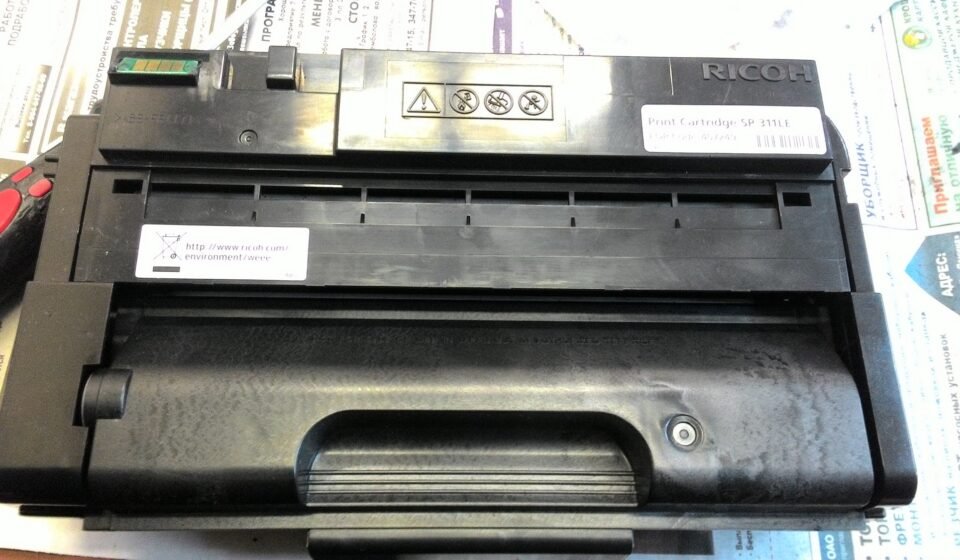

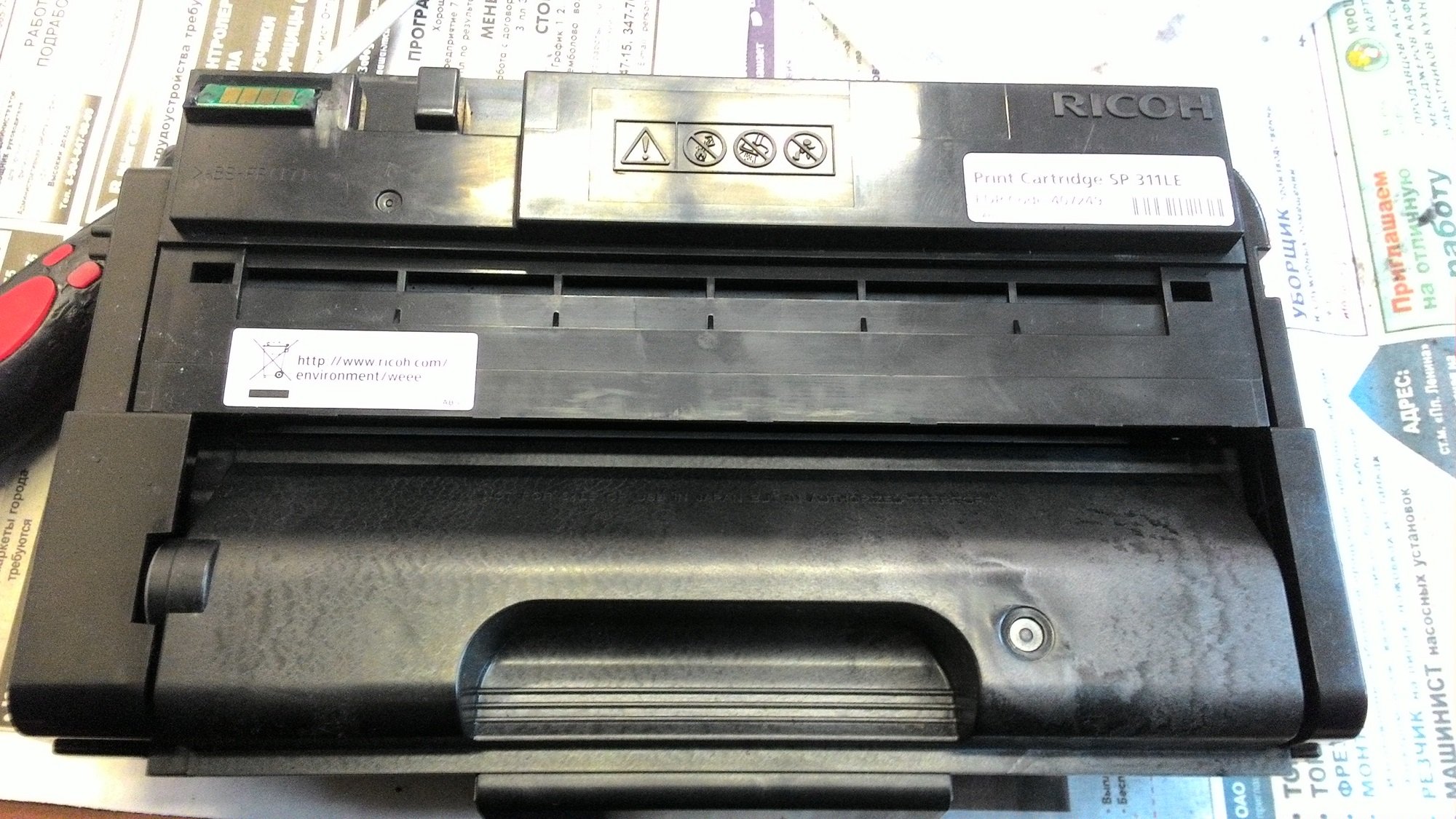

Сегодня мы с вами будем разбирать и заправлять картридж Ricoh 311. В целом конструкция и устройство этого картриджа схожи с аналогичными моделями.

Приступим.

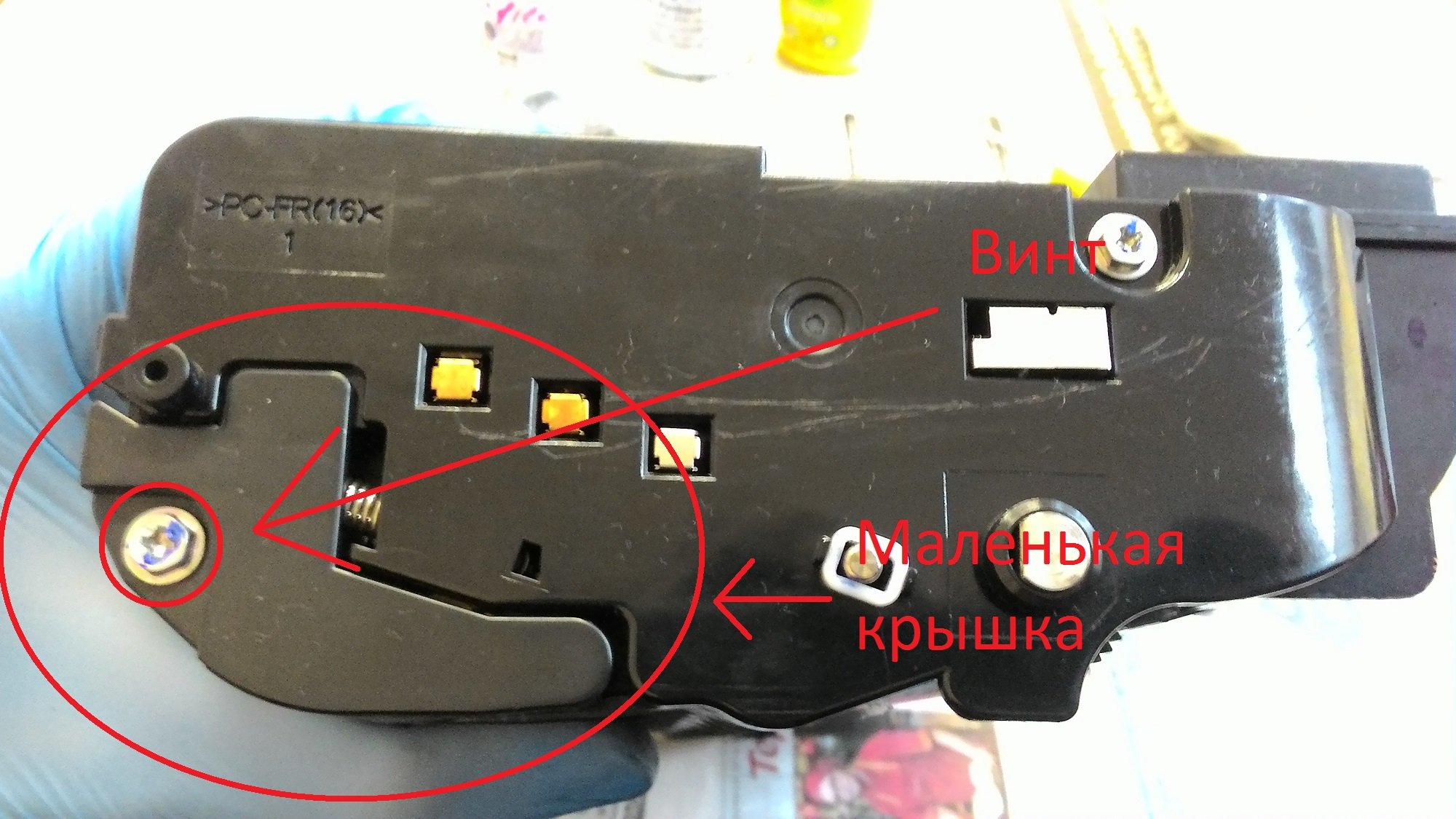

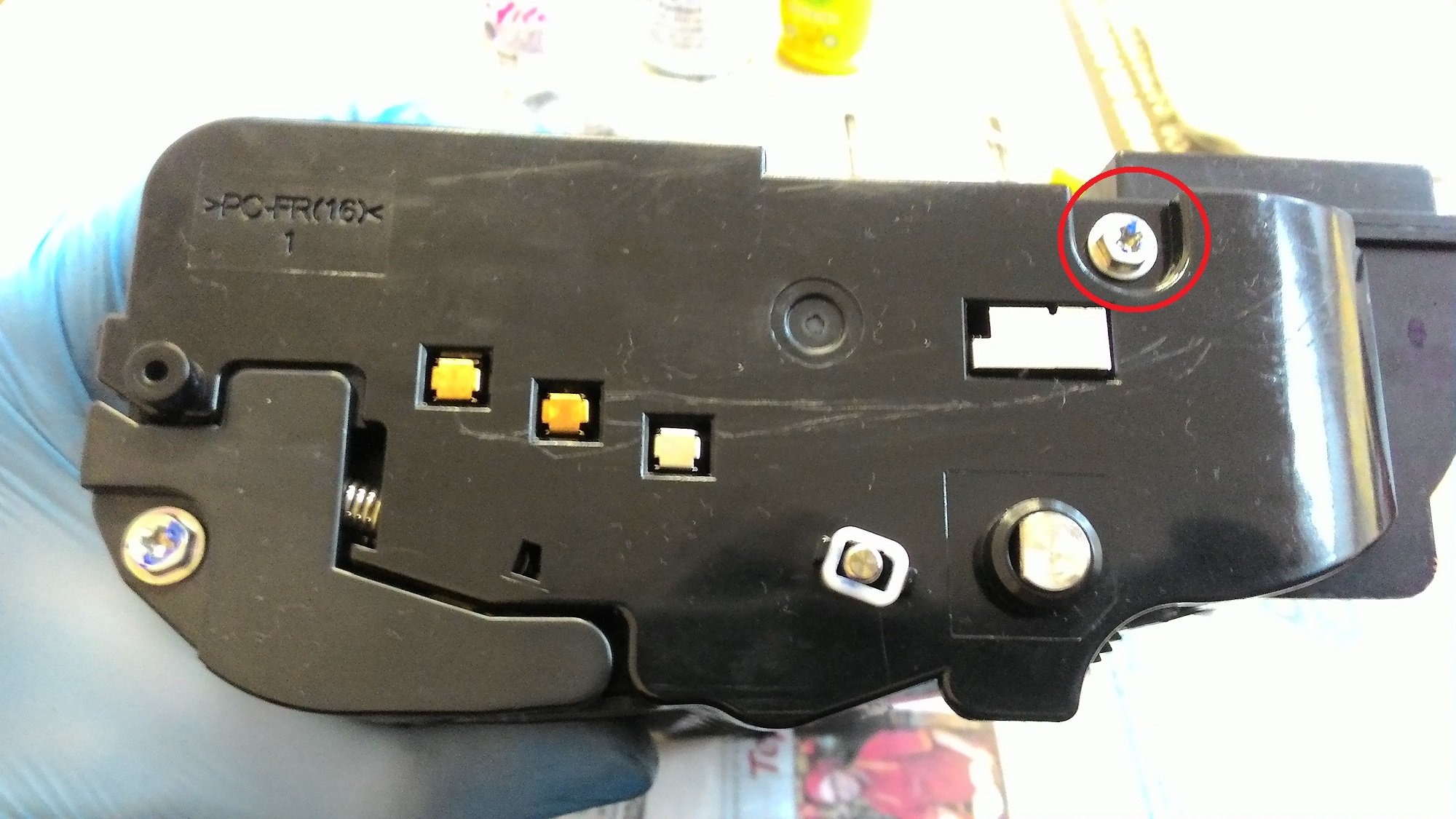

На боковинах есть по два винта на каждой. Отвинчиваем сначала те, что находятся сверху.

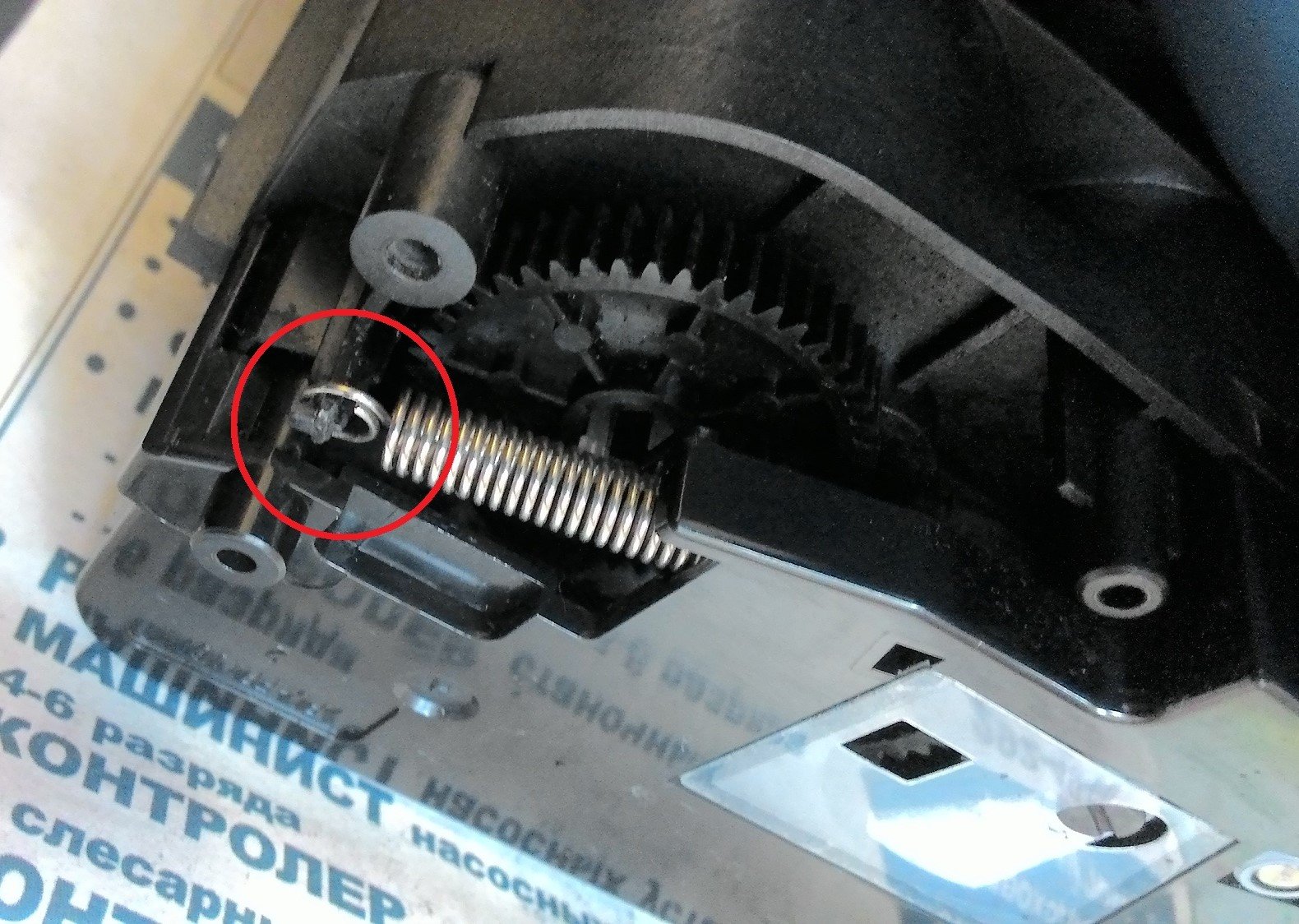

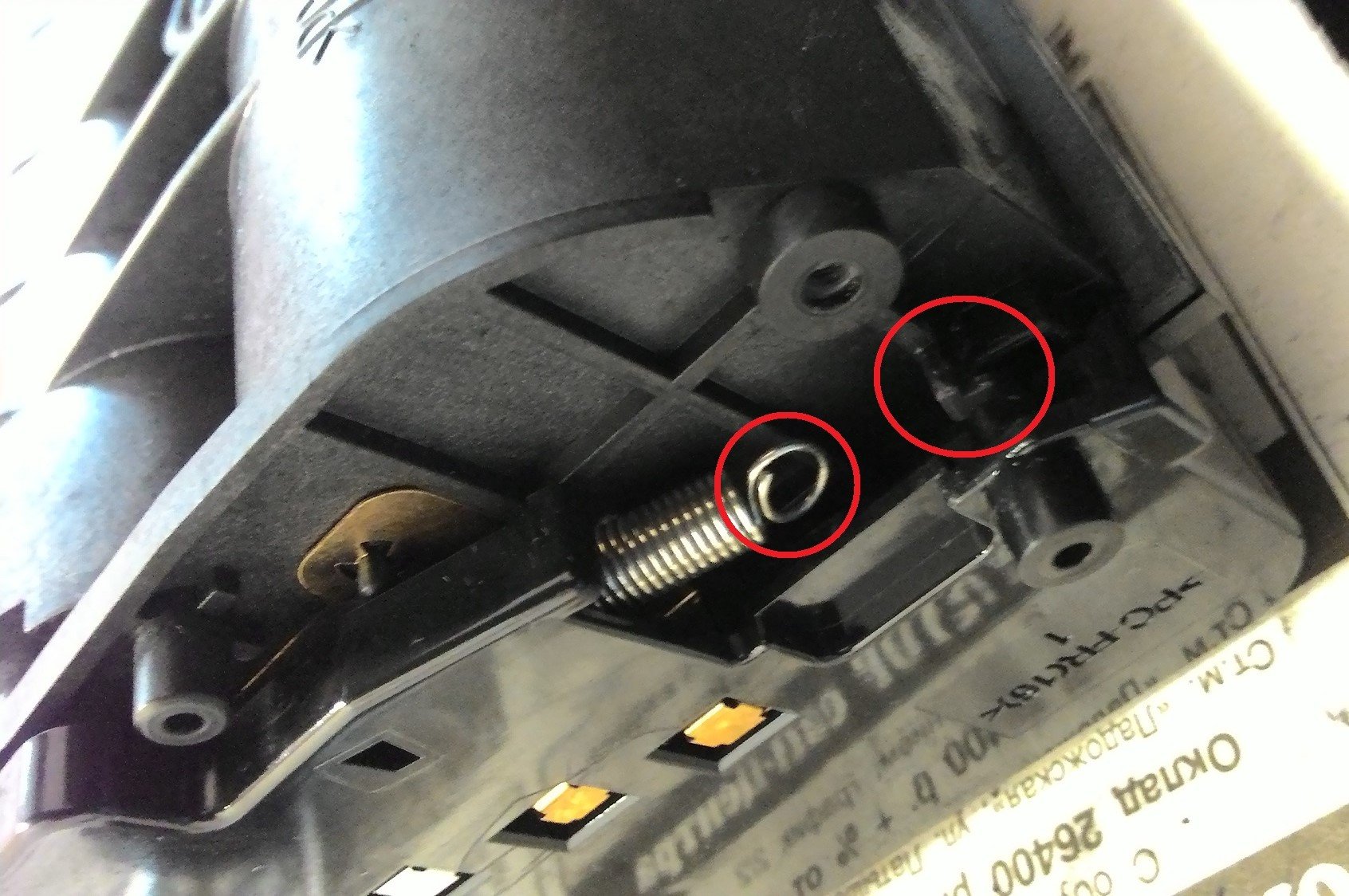

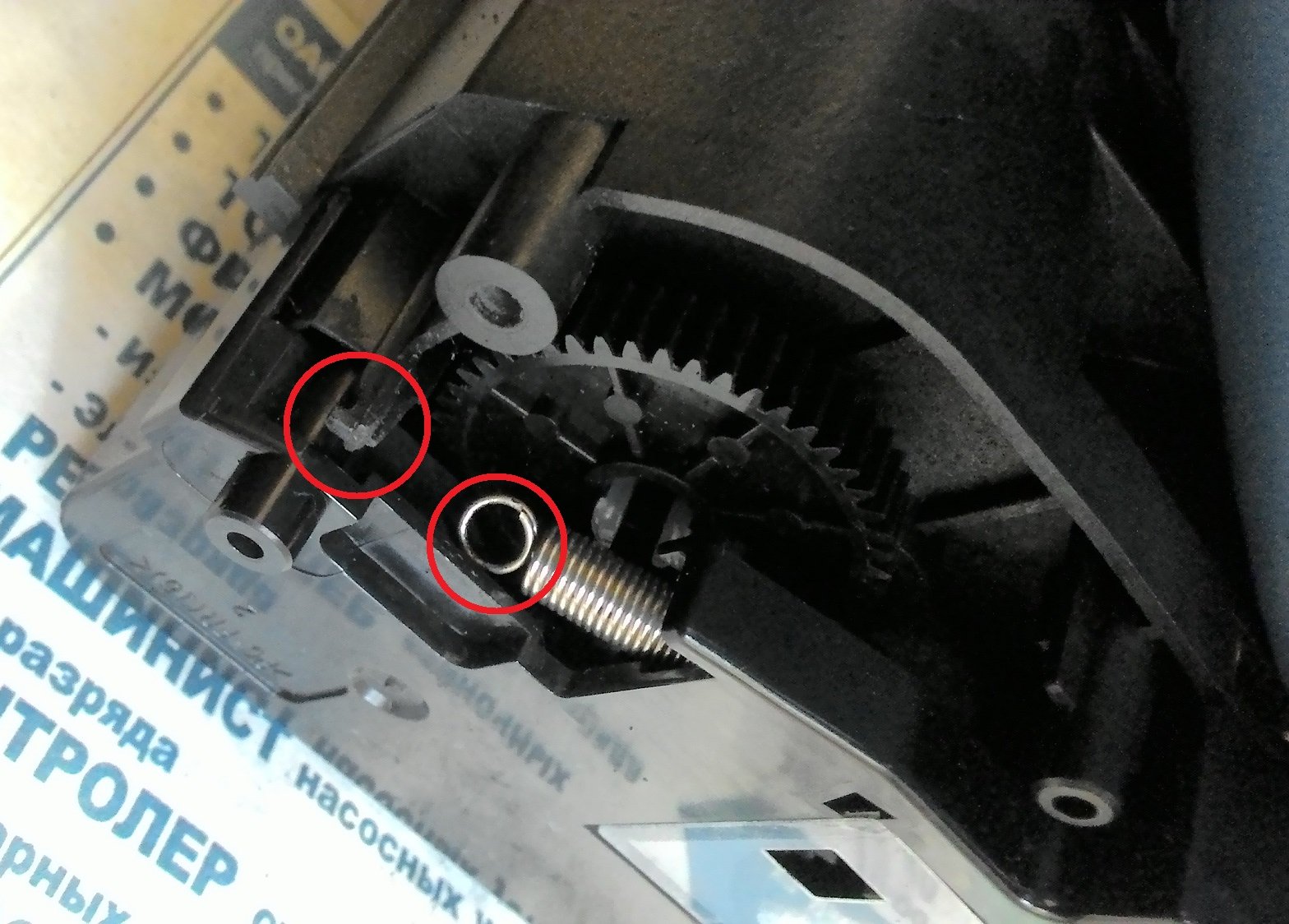

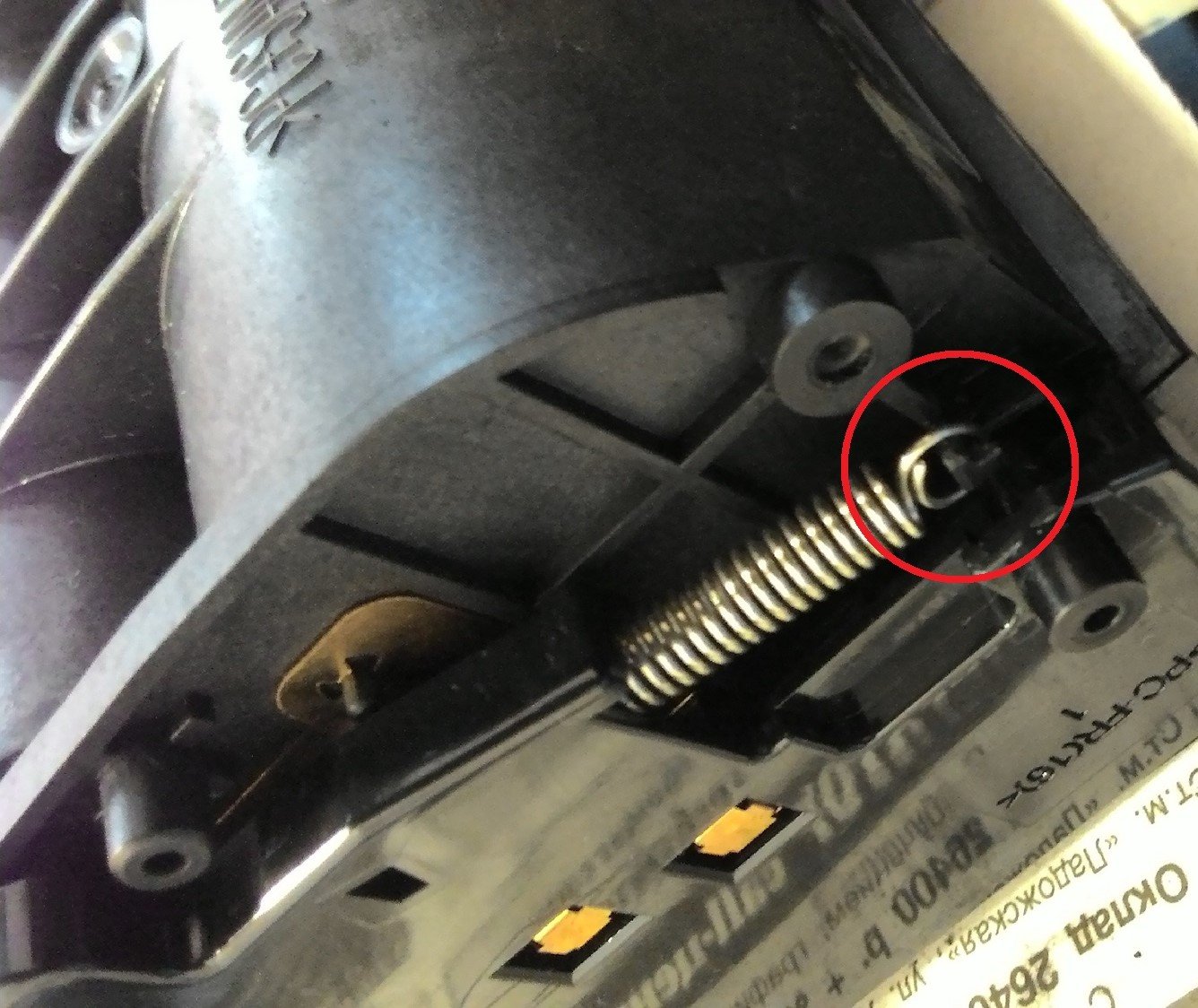

Под маленькими крышками с обеих сторон находятся пружины. Эти пружины нужно аккуратно отцепить.

Теперь боковые крышки ничем не удерживаются, и мы можем их снять. Делайте это аккуратно и над столом, потому что многие детали картриджа закреплены не слишком надёжно или вообще ничем, кроме боковин. Когда вы их снимете, все детали могут выпадать. Особенно внимательно следите за пружинами, которые мы отцепляли ранее: их ни в коем случае нельзя терять, они будут постоянно вываливаться.

После снятия боковых крышек картридж разделяется на две части: бункер с отработанным тонером и основной бункер, куда и засыпается тонер.

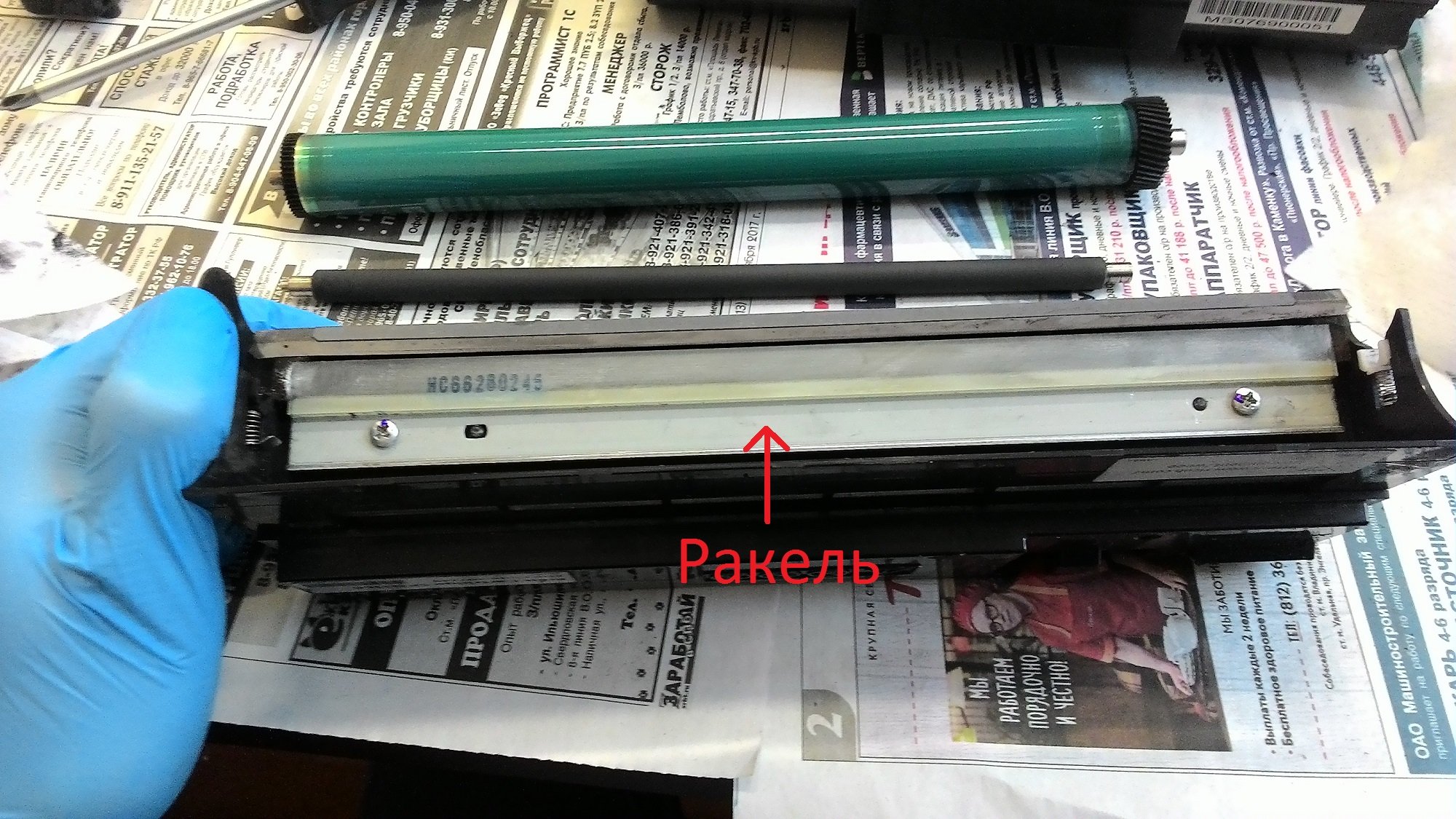

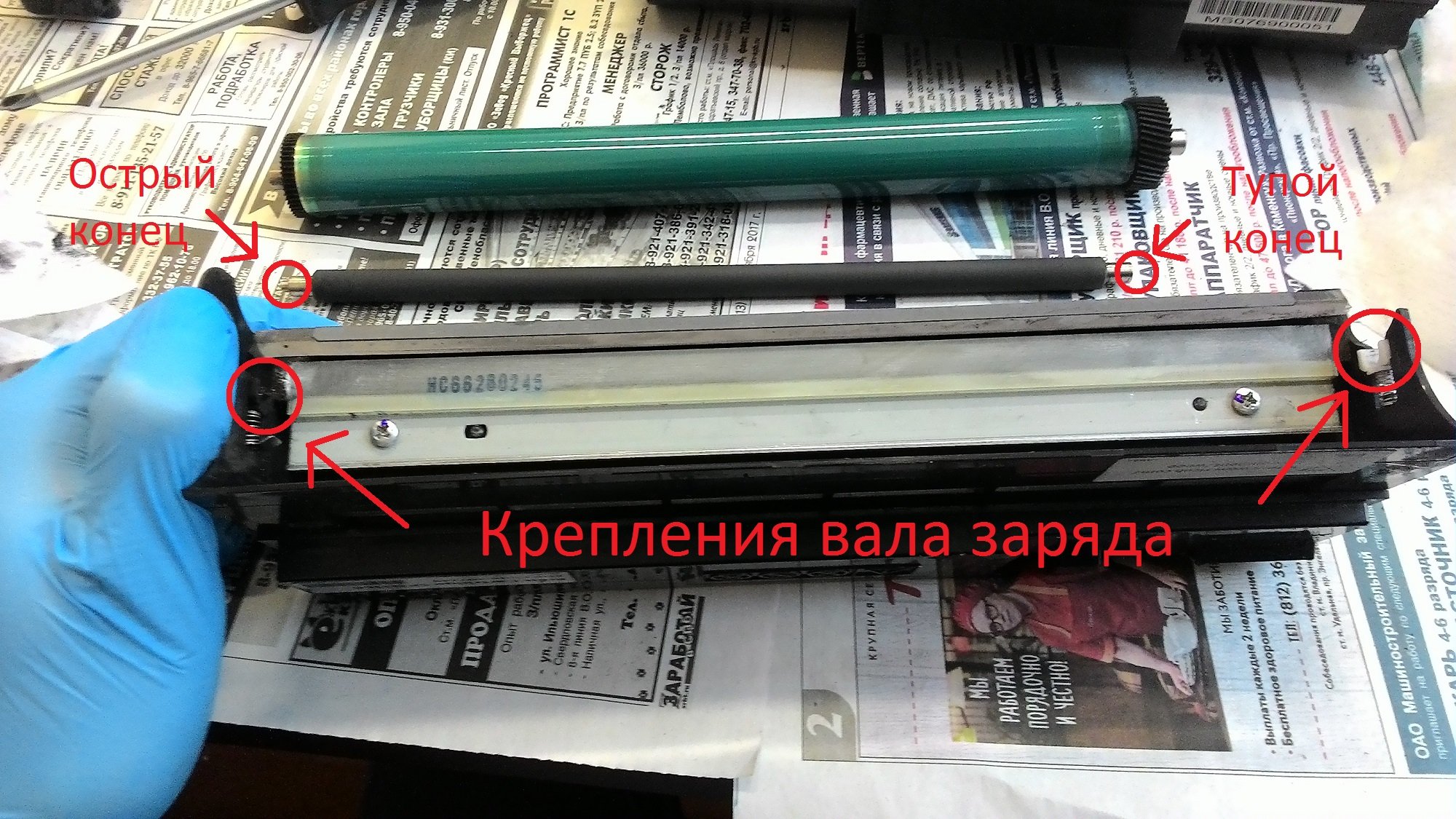

Снимаем фотобарабан. Он легко вынимается вместе со стержнем. Затем снимаем вал заряда, с ним тоже всё очень стандартно. Только следите, чтобы не выдрать вместе с валом заряда его крепления. Также обратите внимание, что вал заряда с разных концов выглядит по-разному, поэтому запомните, как он был установлен. «Острый» конец должен быть с правой стороны.

Затем собираем всё обратно. Не забудьте почистить сухой салфеткой все детали от остатков тонера.

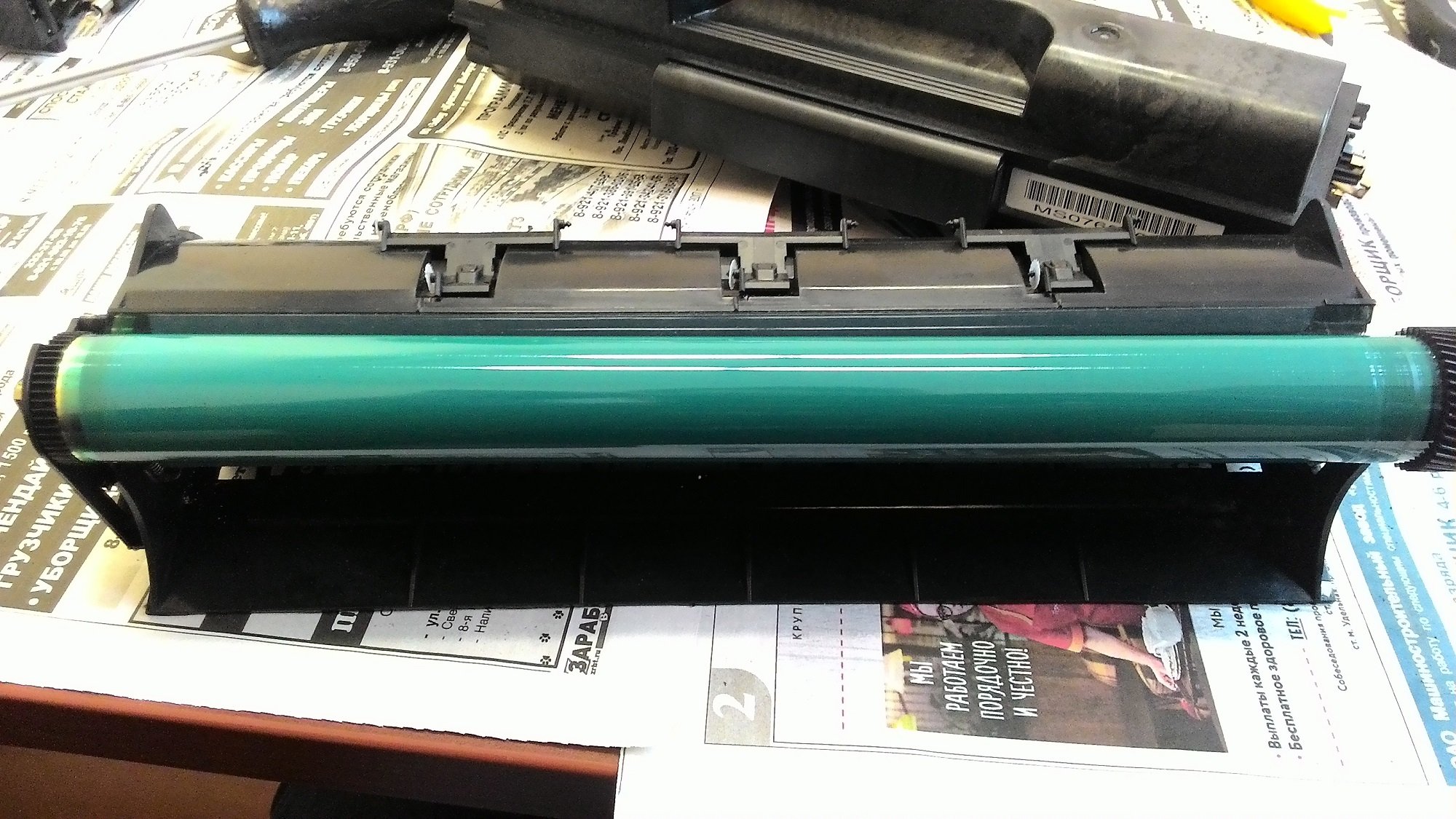

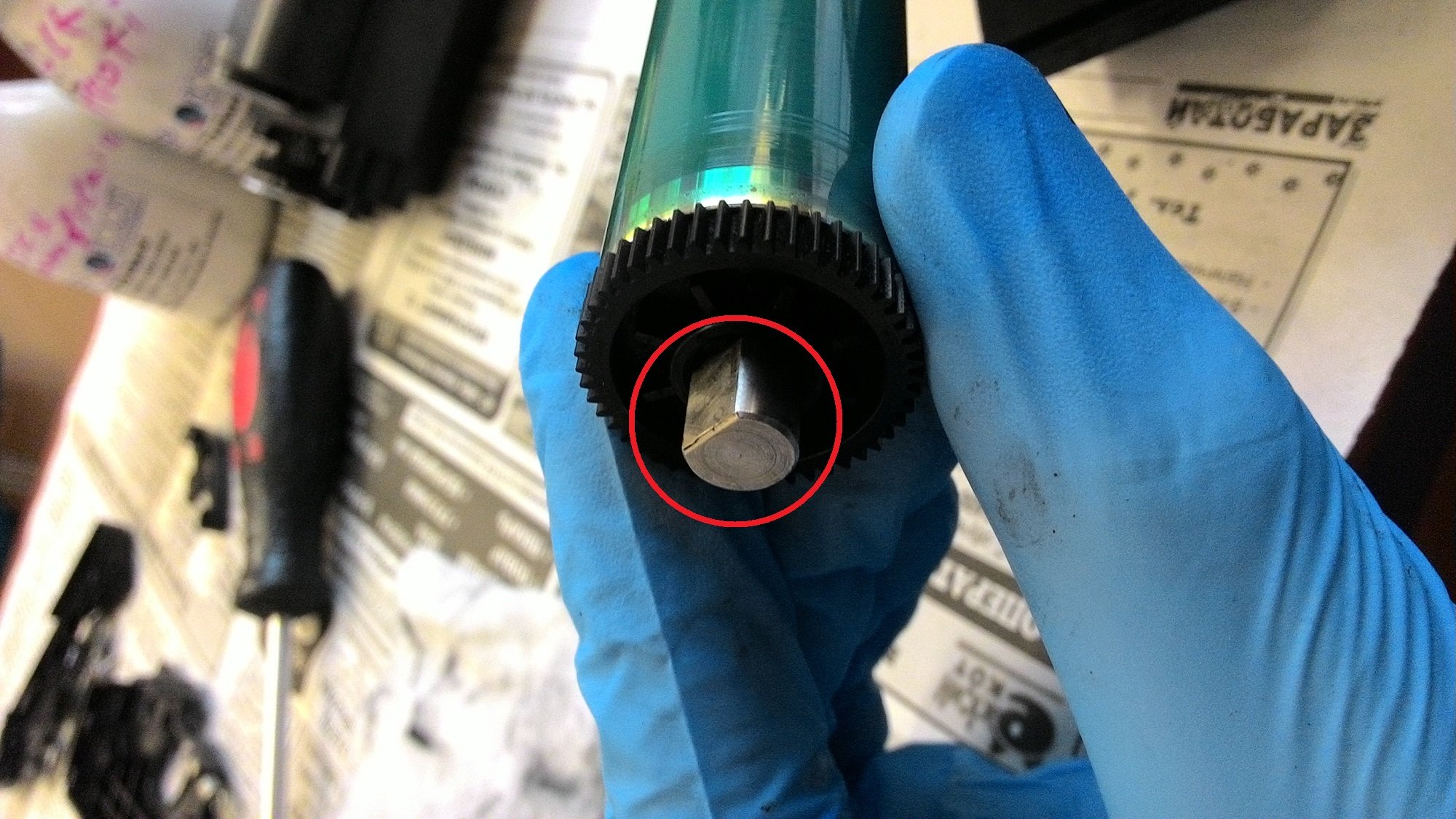

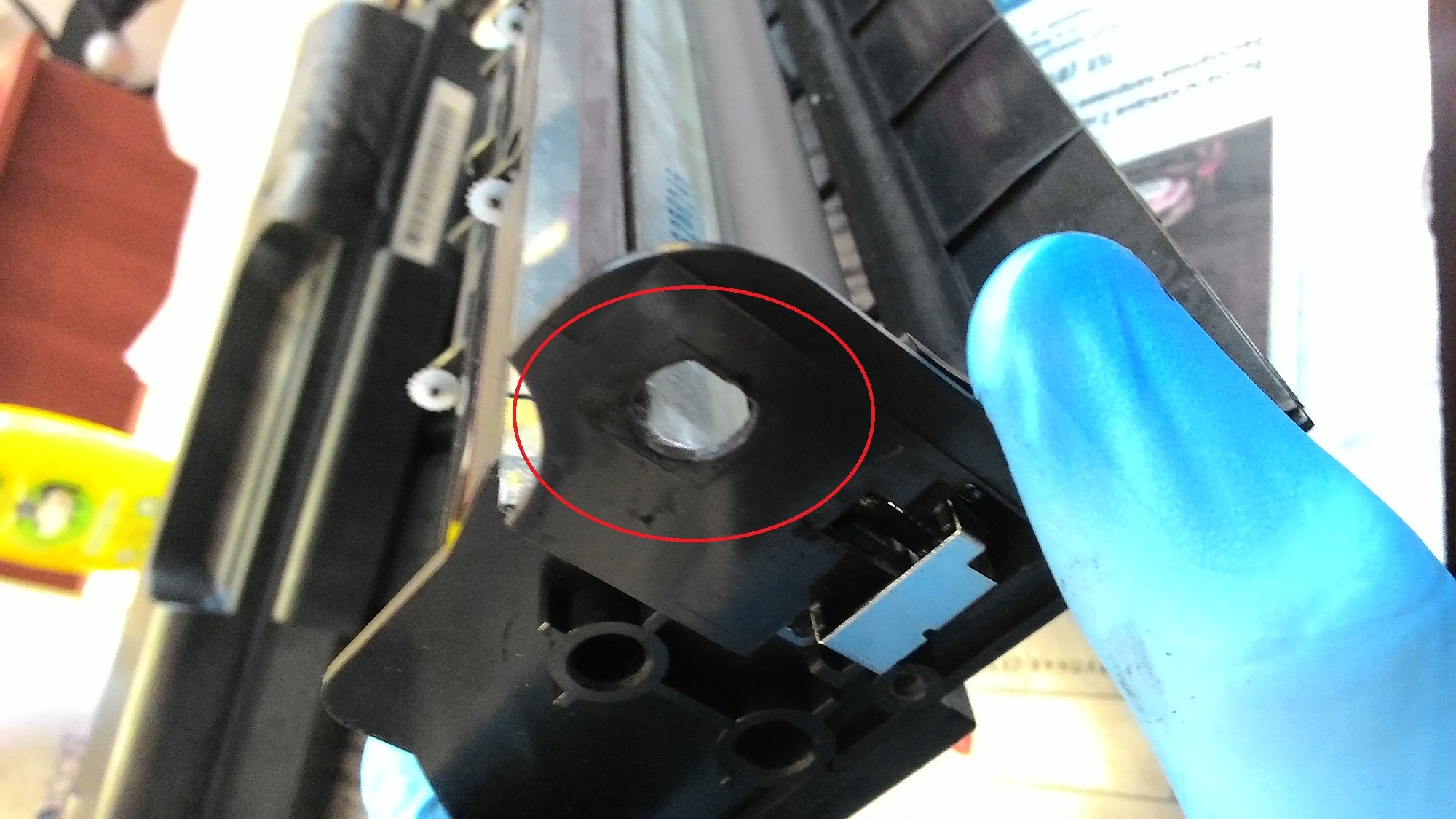

Устанавливая фотобарабан, вы должны попасть в это отверстие соответствующим срезом на самом барабане.

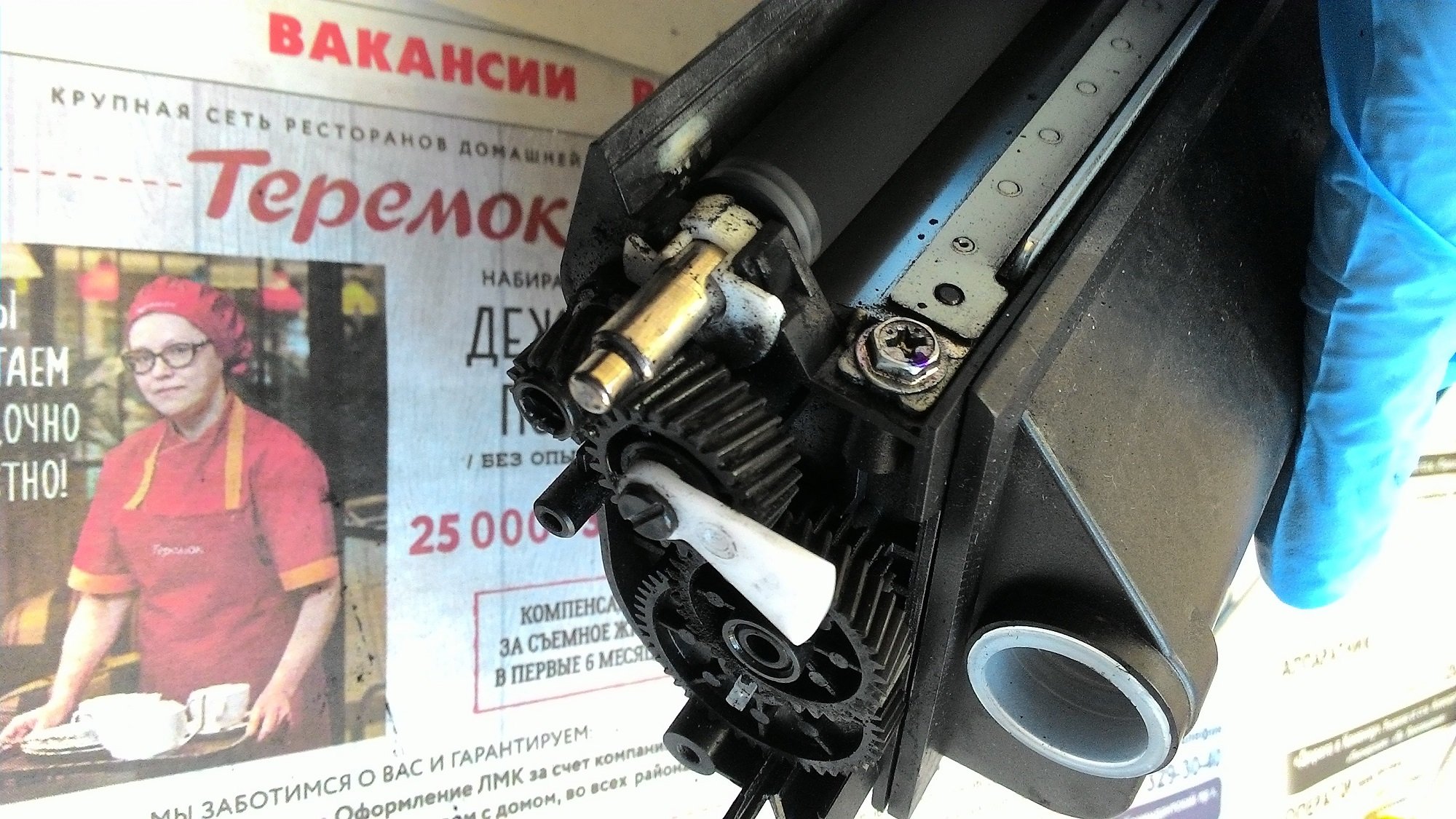

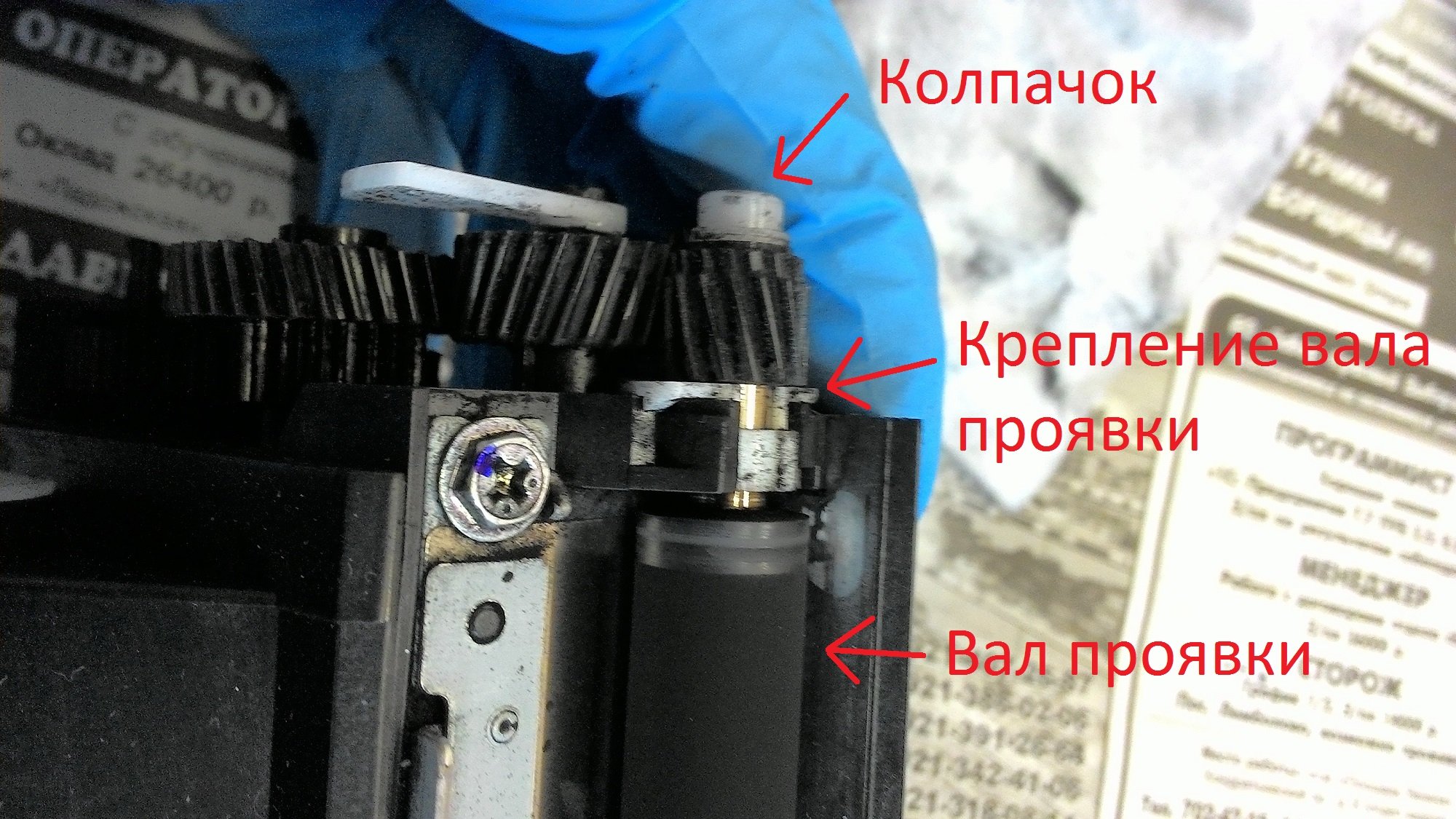

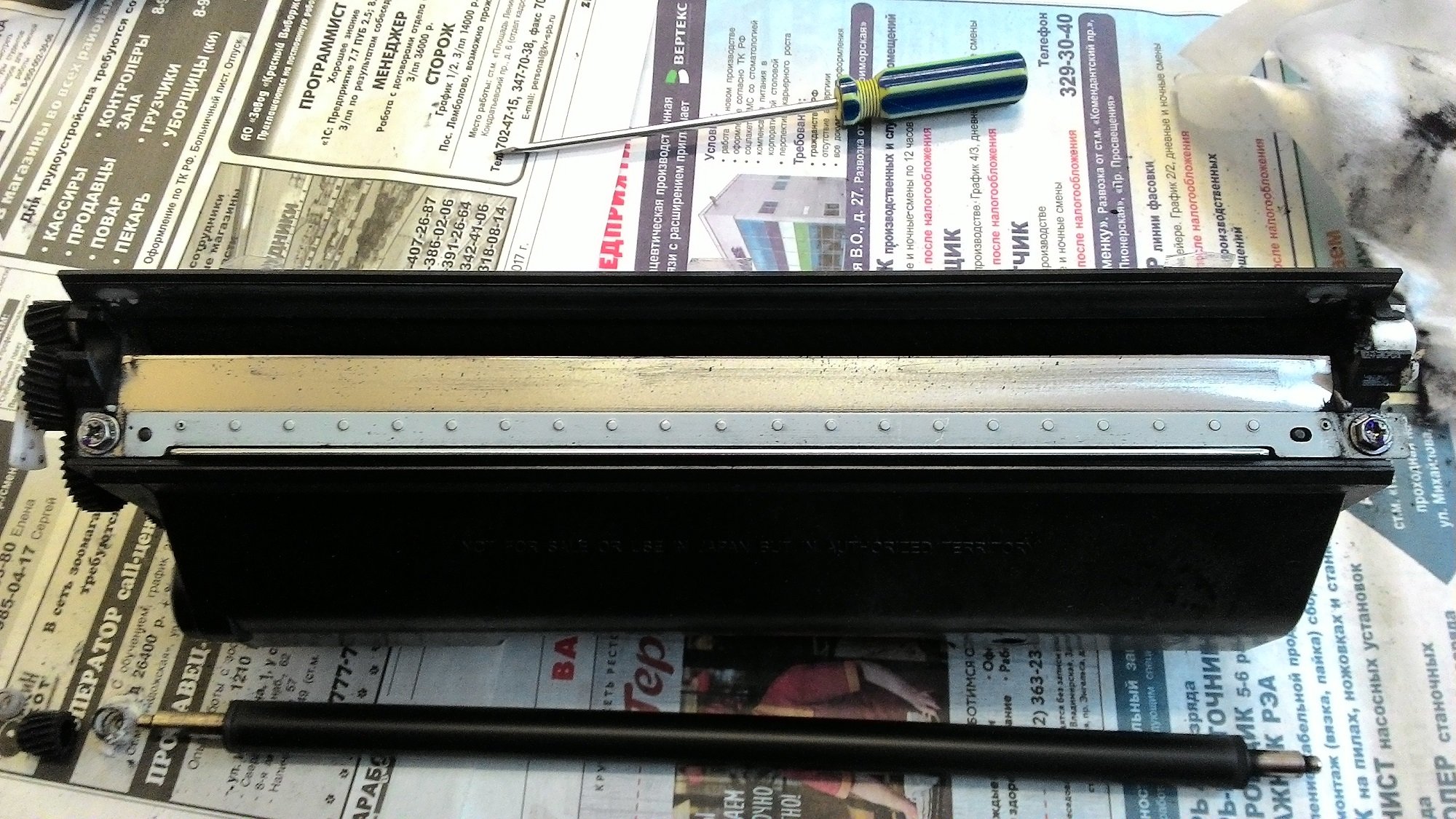

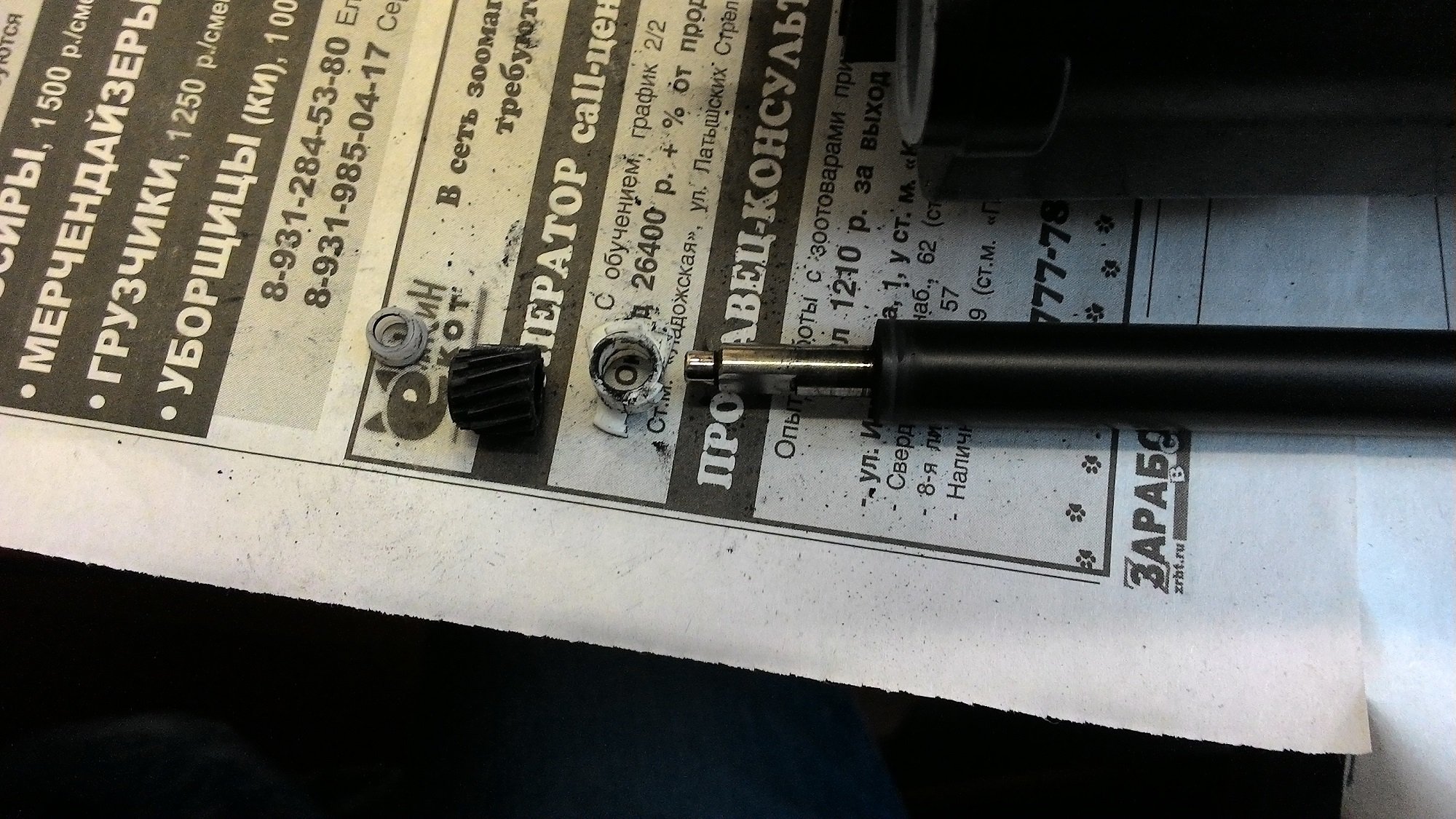

Теперь приступаем к основному бункеру. С левой стороны, там, где шестерёнки, снимаем с вала проявки крошечный колпачок и шестерню. Не теряйте колпачок.

Находящиеся рядом шестерёнки необходимо аккуратно отложить в сторону.

Высыпаем весь старый тонер и засыпаем новый. Тонера нужно примерно 120 грамм. Заправив картридж, устанавливаем вал проявки на место, фиксируем его креплением и ставим обратно все шестерёнки.

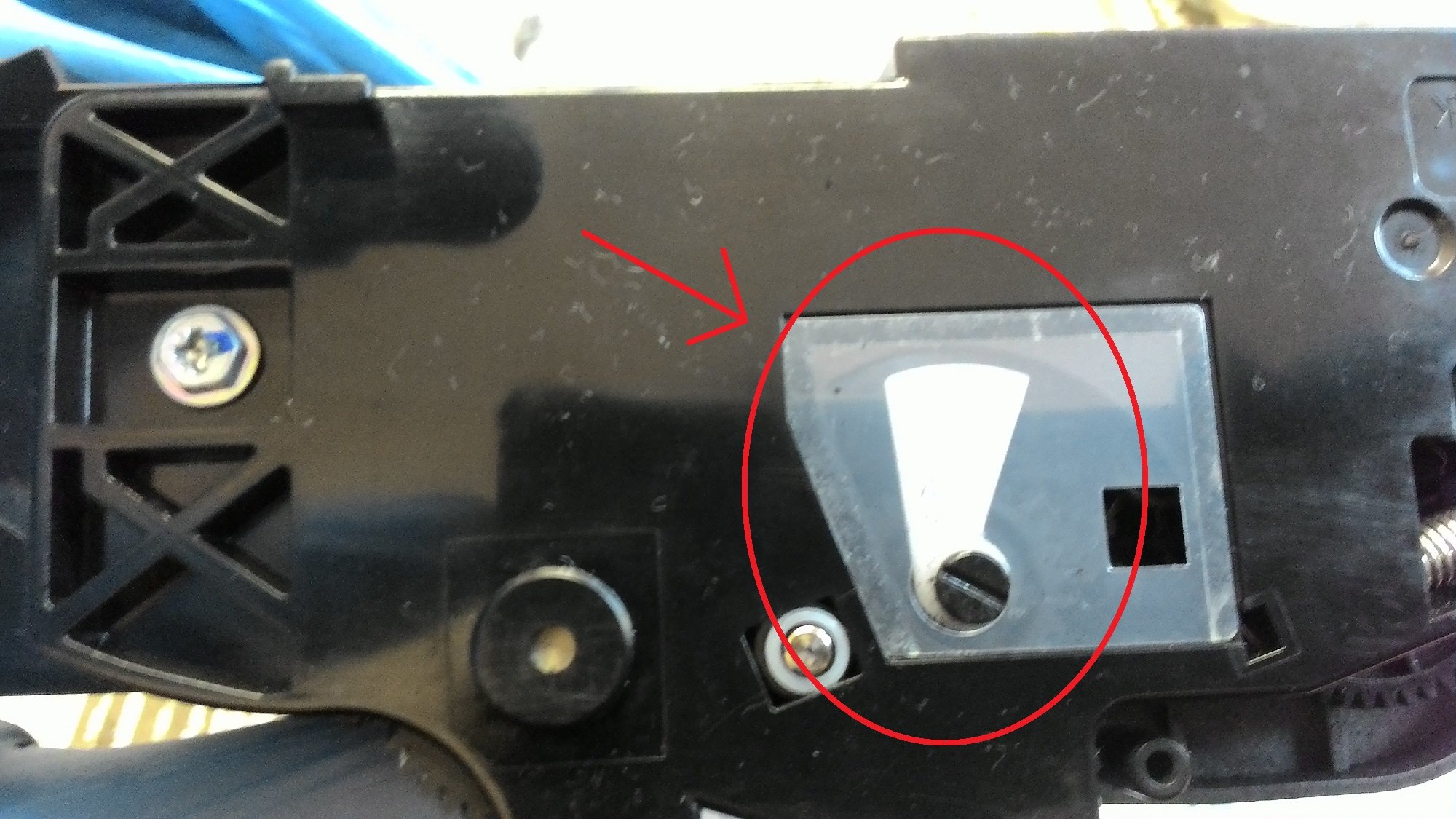

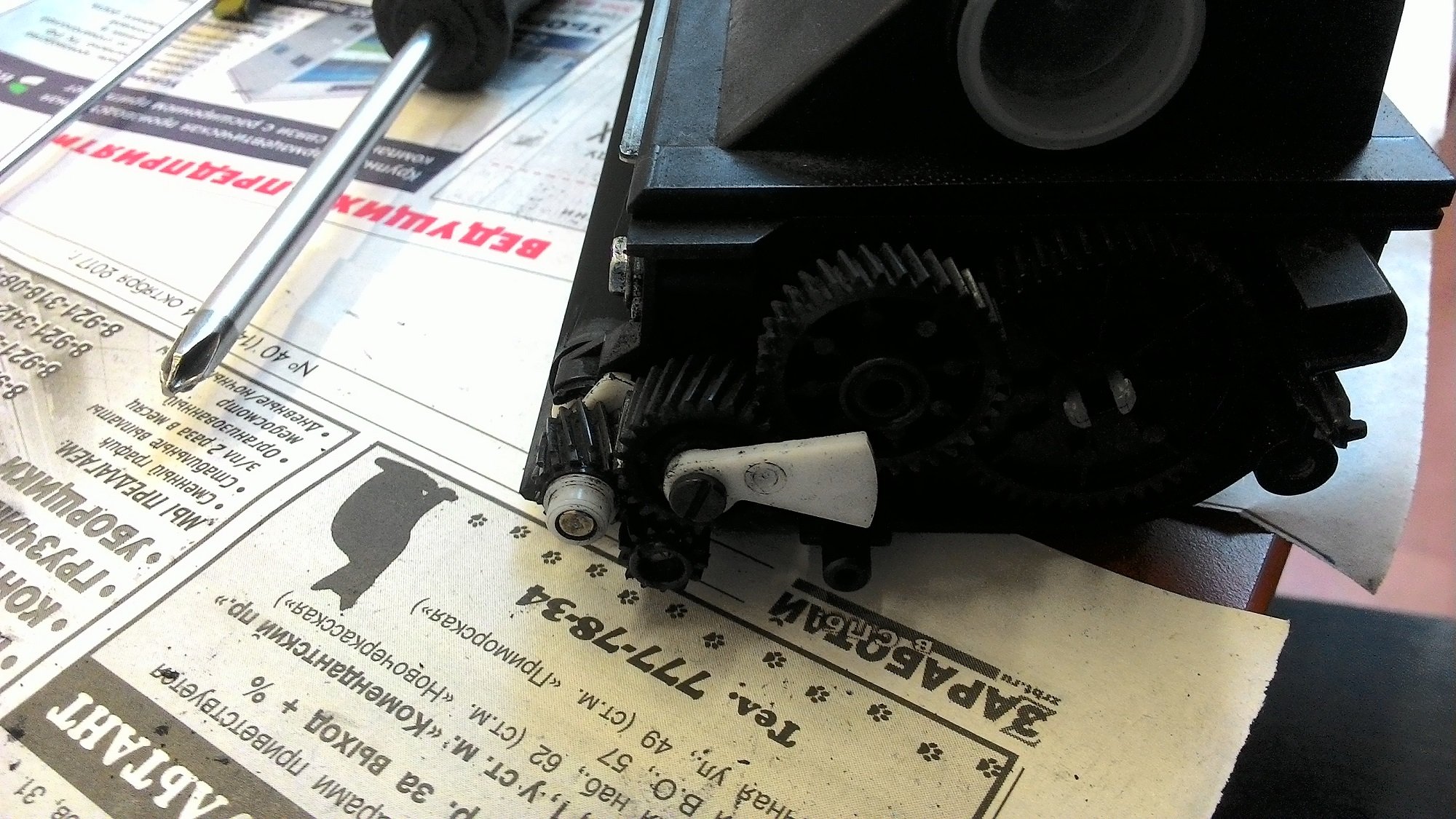

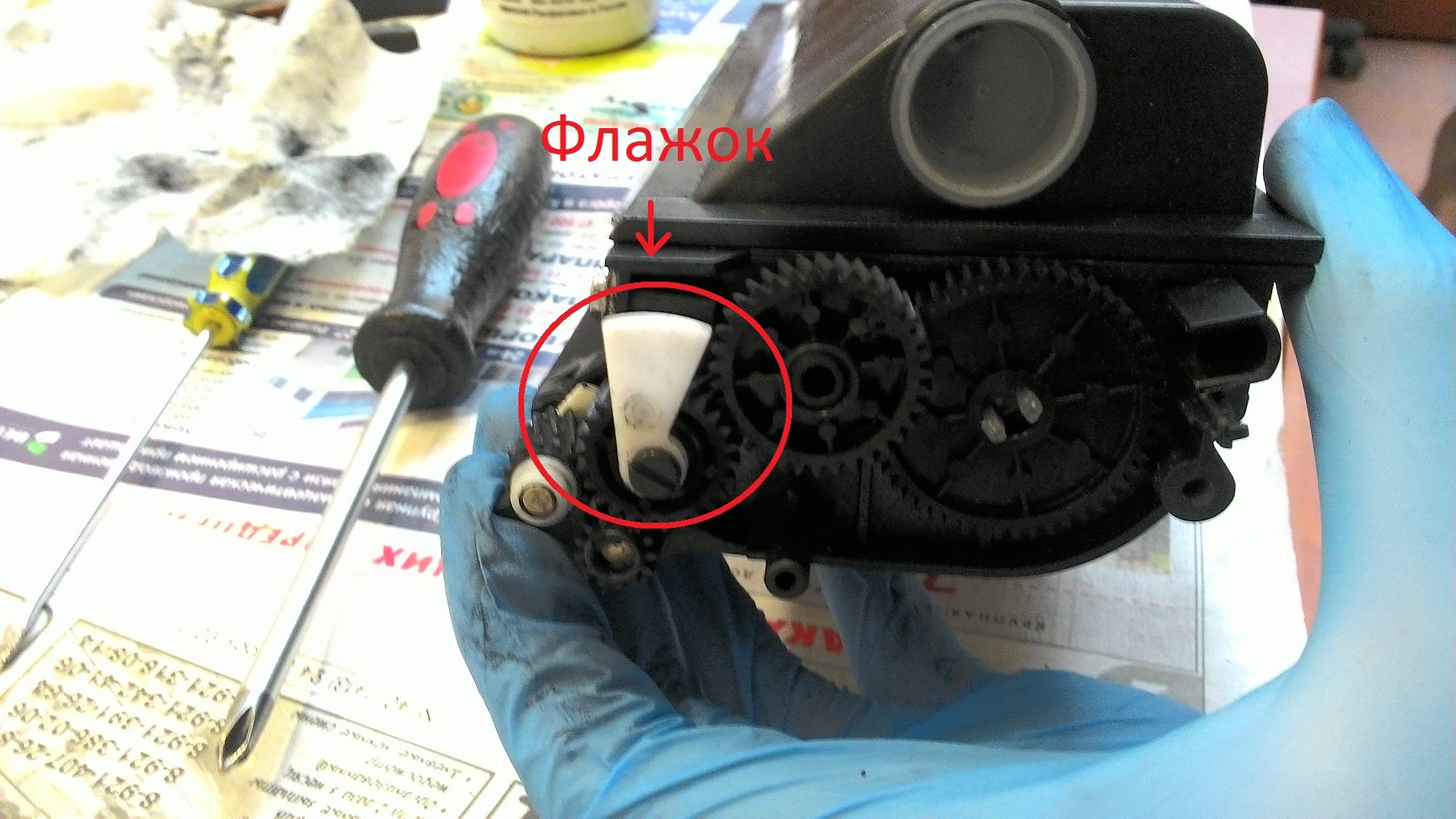

Чтобы сделать это, крутим вал проявки пальцами от себя до тех пор, пока флажок не окажется в приведённом на фото положении. Он будет сначала опускаться вниз, потом остановится, а затем поднимется в нужное положение. Если вы делаете это впервые, крайне рекомендуется покрутить вал проявки несколько циклов, чтобы понять, в каких положениях бывает и должен быть этот самый флажок.

Отмечу, что вариант снять флажок и нацепить его на шестерёнку в нужное положение не рассматривается. При попытке это сделать крепление для флажка неминуемо будет сломано, поскольку оно имеет вырез, позволяющий ставить флажок строго в одном положении. А главное — принтер таким образом обмануть не удастся.

А теперь о последствиях:

Если не установить флажок нужным образом, то после замены чипа и установки заправленного картриджа в принтер вы обнаружите, что картридж у вас «пустой», и принтер отказывается на нём печатать буквально после сотни листов. Данный флажок — индикатор количества тонера в картридже, и если не установить его правильно, то при установке картриджа в принтер на чип, даже если он новый и вы его только что поставили, будет записано, что чип этот — использованный, и ресурса на нём уже нет. Таким образом, вы не только не сможете заправить картридж, но и будете вынуждены приобрести ещё один новый чип — предыдущий будет совершенно бесполезен.

Хочу отметить, что флажок должен быть в правильном положении, приведённом выше, при каждой установке картриджа в принтер. То есть, если вы всё сделали правильно, а потом по каким-то причинам вынули картридж, то чтобы установить его снова, вам придётся картридж разобрать и снова установить флажок в нужное положение. Иначе — всё те же последствия, описанные выше.

Убедившись, что флажок стоит правильно, собираем картридж. С этим могут возникнуть проблемы, потому что бункеры ничем между собой не скреплены, кроме как боковыми крышками, которые нам и предстоит установить. Тут уж кому как сподручнее, кто как изловчится. Лично я просто кладу части картриджа на стол в том положении, в котором они должны быть в собранном виде, и надеваю крышки. Обязательно убедитесь, что все стержни попали в соответствующие им пазы на крышках.

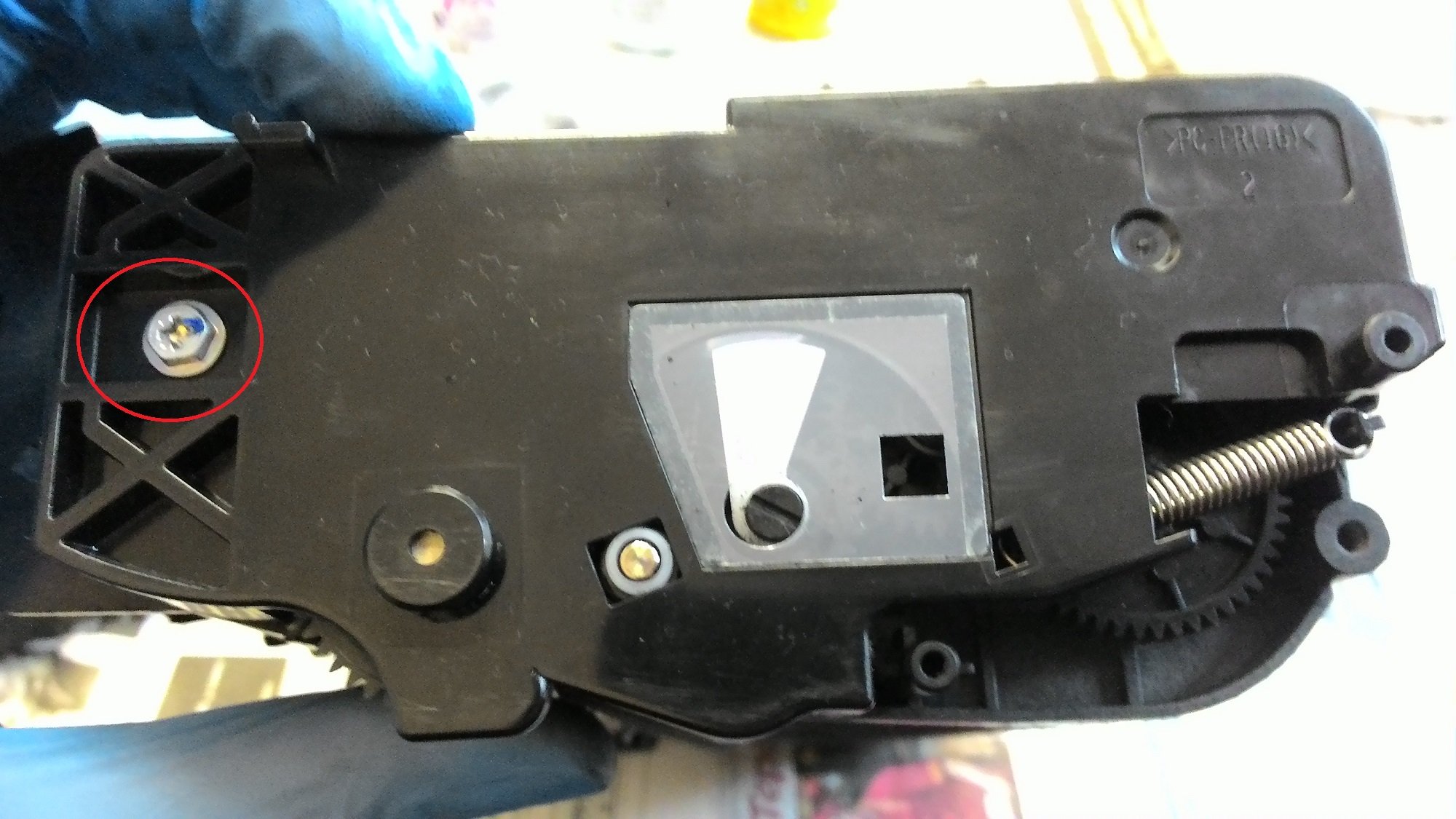

Ставя крышки, не забудьте про находящиеся на них пружины — они должны быть уже установлены, потому как прицепить их ко внутренней части крышки потом уже не получится. Когда крышки встали на свои места, привинчиваем их винтом с каждой стороны. Затем всё теми же кусачками или шилом цепляем пружины к ножкам так, как они и были зацеплены изначально. Закрываем пружинные заглушки.

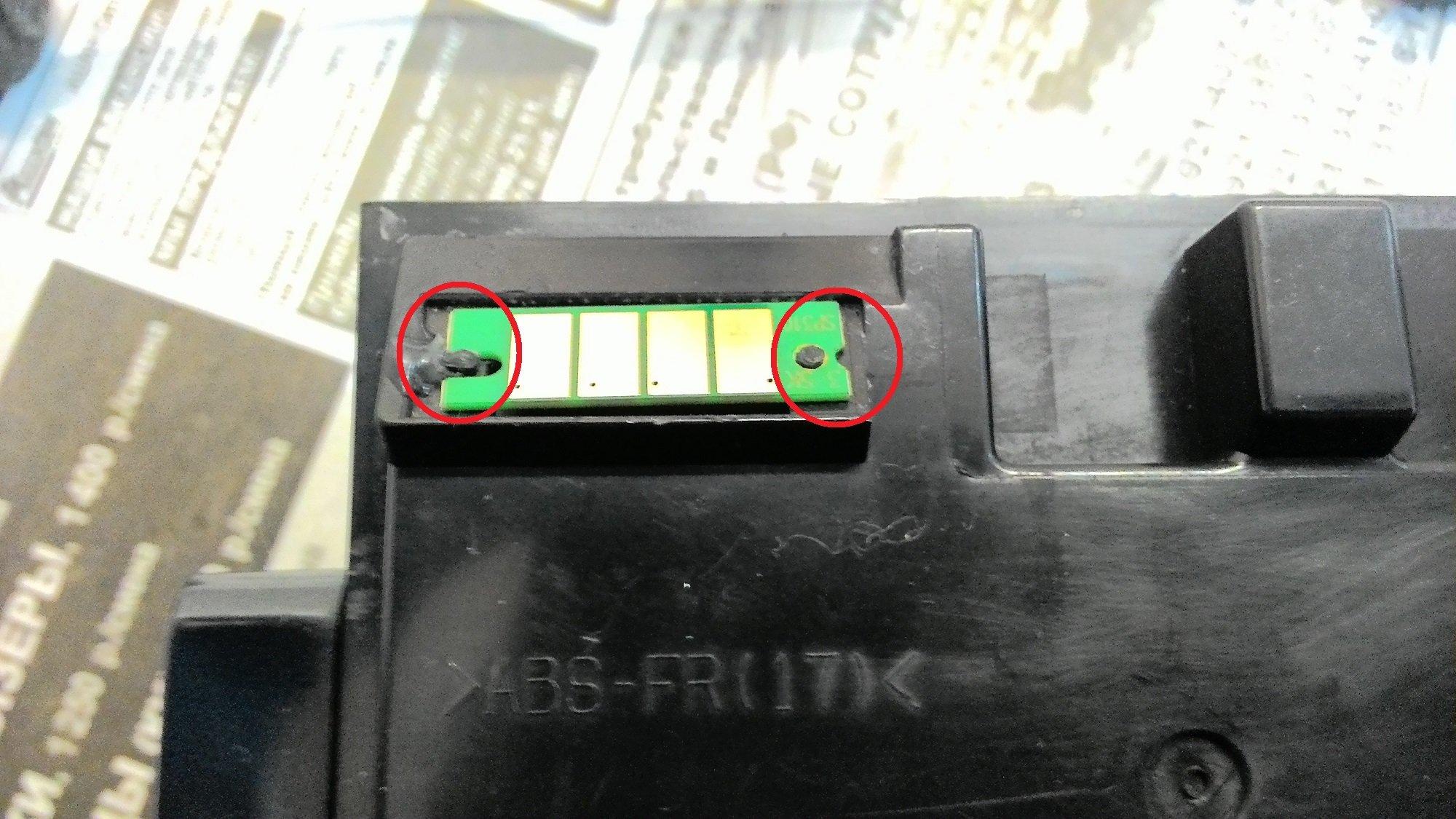

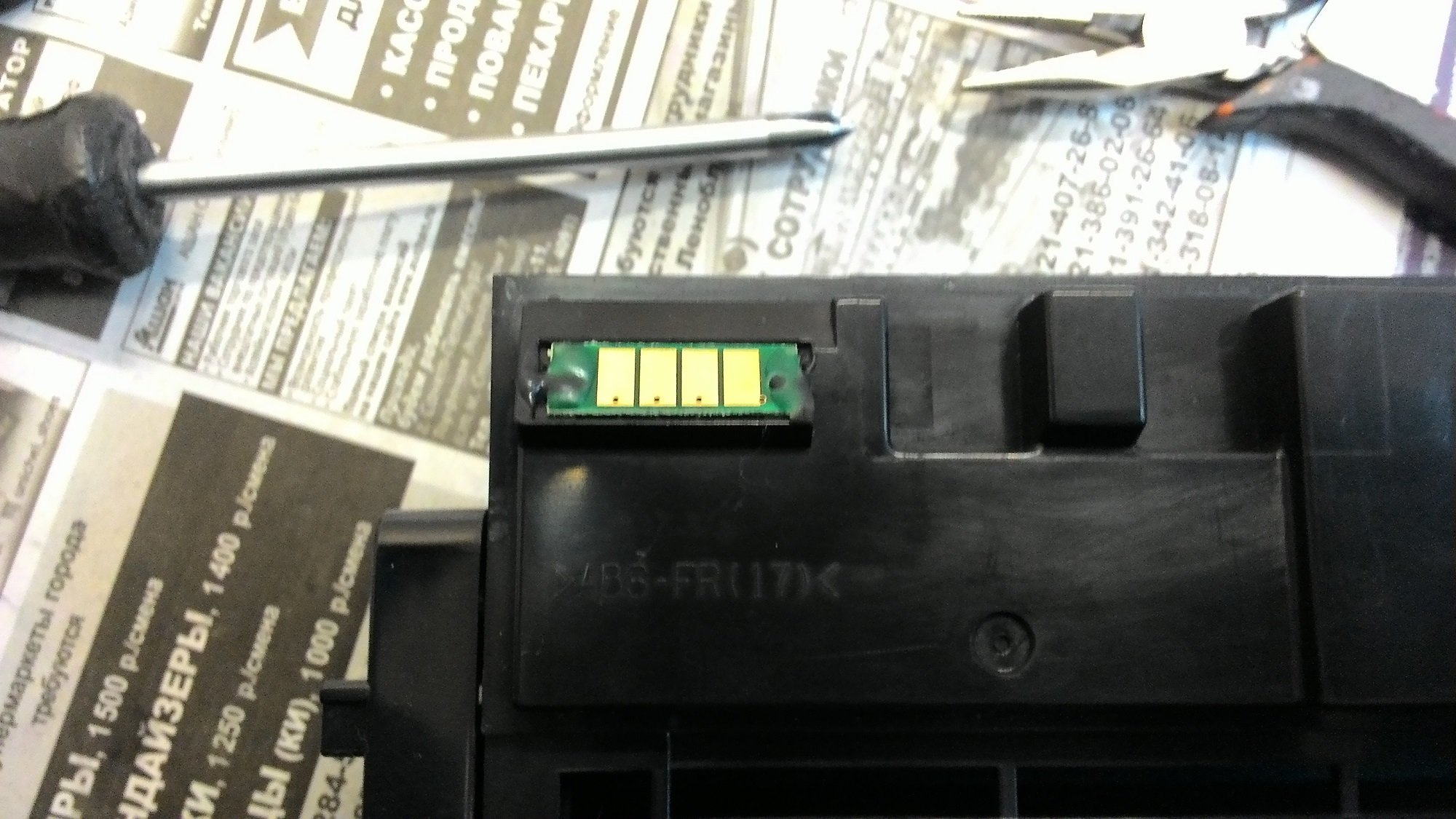

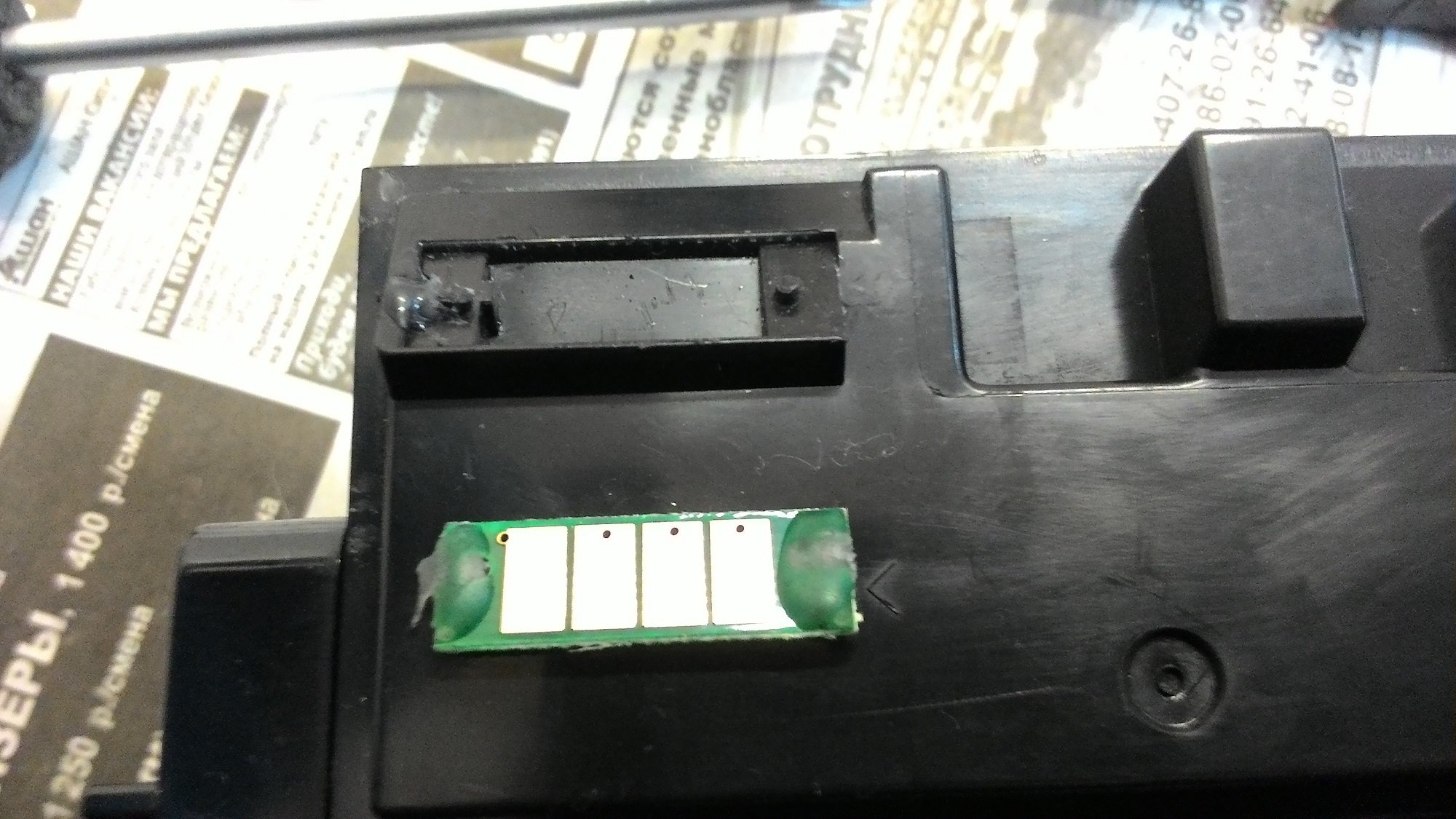

Теперь устанавливаем новый чип. Обратите внимание, что отверстия на чипе не одинаковые. Убедитесь, что чип установлен правильно.

Обязательно закрепите чип термоклеем.

На этом заправка картриджа Ricoh 311 закончена. Не забывайте про флажок, тщательно чистите детали картриджа, и вы сможете заправить его без особых проблем. В заключение всё же скажу, что я бы не рекомендовал браться за данный картридж людям, которые ни разу до этого не имели дела с разборкой картриджей.
